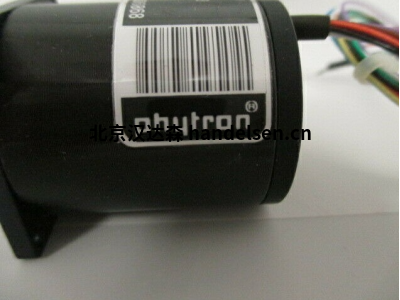

Phytron ZSS 步進電機

技術細節

用于單極或雙極性控制模式的兩相混合步進電機

保持扭矩從 3.8 至 700 mNm

尺寸 ZSS 19 至 56 mm

每種尺寸最多 3 種電機類型和 3 種標準繞組

標準步數/轉： 200， 步距角： 1.8°

特殊步長取決于電機尺寸

最低保護模式：IP40

允許環境溫度：-30 °C 至 +80 °C

可選：齒輪、電機制動器、編碼器、第二軸、散熱器、聯軸器等。

可用型號

尺寸、臺階數、繞組：參見數據手冊中的表格

自由電線末端或保護蓋，散熱器，第二軸

齒輪、電機制動器、編碼器

市場

醫學和實驗室技術

4D超聲掃描儀

光學和測量技術

光學測量系統



Phytron ZSS 步進電機 （19 - 56 mm） 提供高精度和平穩運行。ZSS 電機具有多達 102.400 個可接近的位置（200 步進電機，以微步進模式驅動，具有 1/512 步進分辨率和編碼器），可為您的應用提供高精度定位功能?；谄鋷缀涡螤?，ZSS系列具有平滑的低共振運行性能。受益于低噪聲產生、典型的平穩運行和由此產生的最佳結果，特別是對于光學高精度應用。



德國Phytron部分型號示例：

Phytron步進電機 ZSH 87/2.200.6,5-B-E50

Phytron步進電機 ZSH 87/2.200.6,5-B-TB-T1

Phytron步進電機 ZSH 87/3.200.10

Phytron步進電機 ZSH 87/3.200.10-B-E50

Phytron步進電機 ZSH 87/3.200.5

Phytron步進電機 ZSH 87/3.200.8.4-E50

Phytron步進電機 ZSS32.200.1,2

Phytron步進電機 RSS80.200.5

Phytron步進電機 VSS25.200.1.2

Phytron步進電機 VSS42.200.2.5

Phytron步進電機 VSH80.200.5-HV
