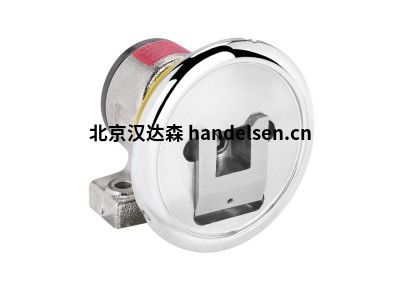

Boschert 安全卡盤VT-7系列輥軸軸頸由圓形部分和方形部分組成



最小起訂貨量

  • 無限制

您可能還關注相似產品
  • 主營產品|歐洲進口工業品
  • 公司榮譽| 明星產品
供應產品分類
  • 暫無分類
本頁信息為北京漢達森-申紫東原廠生產的產品“Boschert 安全卡盤VT-7系列輥軸軸頸由圓形部分和方形部分組成”產品信息，如您想了解更多關于“Boschert 安全卡盤VT-7系列輥軸軸頸由圓形部分和方形部分組成”價格、型號、廠家的相關信息，請致電我們，或QQ在線交談。
品牌Boschert 有效期至長期有效 最后更新2022-09-09 13:16
瀏覽次數0

Boschert 安全卡盤VT-7系列輥軸軸頸由圓形部分和方形部分組成

Boschert 安全卡盤VT-7系列輥軸軸頸由圓形部分和方形部分組成

Boschert 推出其 VT-7 可更換刀片設計。輥軸軸頸由圓形部分和方形部分組成。圓形部分接受輥軸的承重腳印。方形部分通過安全卡盤將扭矩傳遞到輥軸。
操作扭矩（方形部分）與輥軸（圓形部分）的承載腳印分開，防止輥軸軸頸的圓形部分磨損。

這是一種提供更持久同心度的高效設計。當其他閥座（口袋）形狀在操作過程中因扭矩而磨損時，這種設計允許安全卡盤和滾動軸之間的同心度幾乎與新時一樣精確 - 在 VT-7 可更換刀片的整個生命周期內。

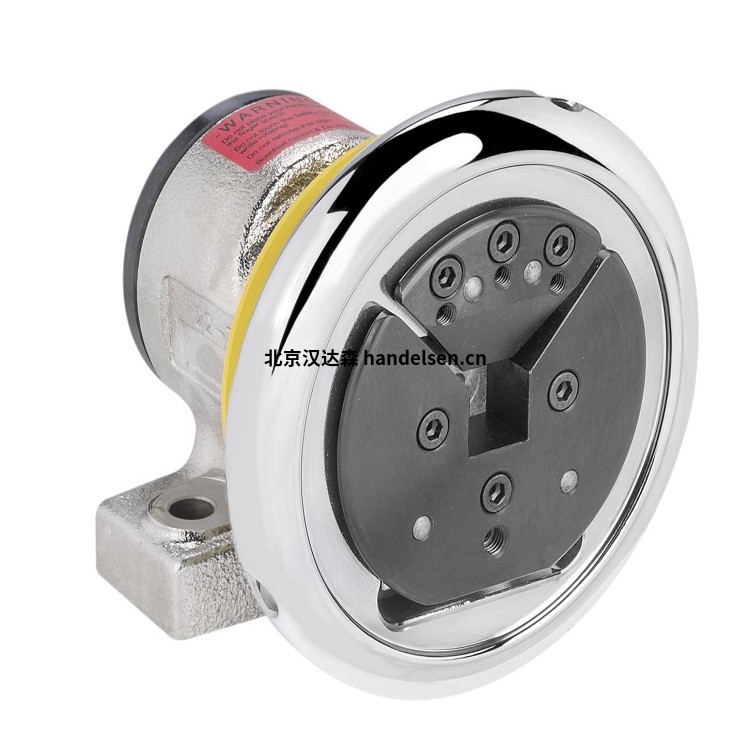

VT-7系列夾頭

您實際上可以讓您的操作磨損 VT-7 閥座的方形部分，而不會嚴重影響輥軸軸頸和 VT-7 刀片圓形部分之間的同心度！

這表示：

  • 輥軸軸頸更換和可更換刀片更換之間的使用壽命更長！
  • 在 VT-7 插件的生命周期內對您的卷筒紙進行更精確的質量控制。
  • 與高速運行相關的質量問題更少。

軸端設計

每個安全卡盤尺寸只有一個尺寸 VT-7。下面是VT-7易損件的尺寸和軸端的設計


一個
b
C
d
和x 30 o
Ø f h7
G
Ø h -0,2
一世
22 - 30
30 +0.1/+0.3
32.5
14 +0.2/+0.3
8 -0.1
4
30
8 +0.1
26 -0.2
 6
30 - 40
40 +0.1/+0.3
37
18 +0.2/+0.3
11 -0.1
5
40
8 +0.1
36 -0.2
 6
40 - 50
50 +0.1/+0.3
38
17 +0.2/+0.3
13 -0.1
5
50
8 +0.1
46 -0.5
 6
50 - 80
50 +0.2/-0.2
55
23 +0.2/+0.3
17 -0.1
6
50
 15 +0.1
45 -0.2
 9

80 +0.1/+0.3
55
23 +0.2/+0.3
17 -0.1
6
80
 15 +0.1
74 -0.2
 9

安全卡盤尺寸

STO/FLO（不帶軸）或 STW/FLW 型號（帶軸）提供所有尺寸
尺寸 最大
重量/磅		 最大
扭矩
英尺/磅。		 最大
轉速		 可用
方形開口
22-30 1400 91 1350 30mm
30-40 2800 175 1350 40mm
40-50 4960 560 1350 50mm
50-80 12320 1190 1100 50 毫米和 80 毫米
80-120 21160 5110 900 120mm

特征

  • 最大偏心率 0.002"
  • 鍍鉻鋼手輪
  • 橡膠護指
  • VT 零件可更換刀片
  • 硬化到您的規格在 58 Rockwell C 中現成可用
  • 公差：指定尺寸 -0" + 0.000984"

可用尺寸

  • 22-30 安全卡盤尺寸為 30 平方毫米
  • 30-40 安全卡盤尺寸為 40 平方毫米
  • 40-50 安全卡盤尺寸為 50 平方毫米
  • 50-80 安全卡盤尺寸為 50 毫米和 80 毫米見方
