motrona轉換器繼電器系列IT210產品供應

通過監控速度、運動和定位來保證最高水平的可靠性和安全性。此外，帶有模擬輸出的安全繼電器提供額外的反饋，可用于控制目的。

所有 motrona 安全繼電器和速度監視器都設計為易于安裝在控制柜中。



使用速度監視器的典型應用如下：

離心機

起重機（門式起重機、橋式起重機、工藝起重機、單/雙梁橋式起重機、改造）

粉絲

風力發電機

高架存儲系統

運輸系統和輸送系統

鋸/木工機

測試臺

平衡機、研磨機、攪拌機、灌裝機等等。

由于自動化程度的提高和技術的進步，安全和降低風險等方面變得越來越重要。因此，安全繼電器的應用領域和需求不斷增加。



速度監視器

DZ 系列的速度監控器專為安裝在控制柜中而設計。它們用于監控機器的超速、欠速、旋轉方向或停機。具有模擬輸出的特殊型號的速度監視器也可用于控制任務。



我們的速度監視器的特點是頻率范圍非常高，響應速度快，并且可以根據使用的輸入信號輕松調節速度、方向和靜止參數。





DZ210：方向和靜止監視器

用于監控左/右旋轉和靜止的電子監視器。具有適用于所有常見增量編碼器和傳感器的通用脈沖輸入。







脈沖輸入格式為 A、B、90° [HTL] 或 A、/A、B、/B [RS422]，

也可用于單通道

輸入頻率高達 500 kHz

2 個帶無電位轉換觸點的輸出繼電器和

2 個帶高側驅動器的晶體管輸出，防短路，[7 ... 30 VDC]

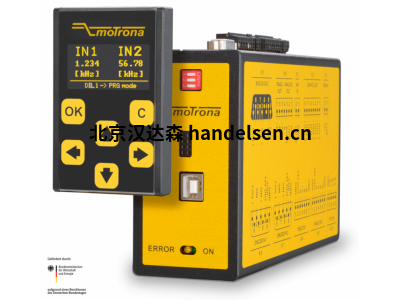

DS240 - 246 系列設備旨在連接到經過 SIL3/PLe 認證的正弦余弦編碼器或傳感器。DS240 配備一個繼電器、4 個晶體管輸出、一個模擬輸出和一個信號分配器。



SIL3 和 PLe 認證

安全功能等同于 EN 61800-5-2

（SS1、SS2、SOS、SLS、SDl、SSM、SLI、SBC、STO、SMS）

2 個編碼器輸入，格式為 SIN+、SIN-、COS+、COS- [1 Vss]

2 個脈沖或控制輸入，格式為 A、B、90°

[HTL / PNP]（用于旋轉編碼器、接近開關或命令）

輸入頻率高達 500 kHz

強制引導冗余輸出繼電器 (NO)

4 個具有推挽特性、防短路、

[HTL] 的控制輸出，每個控制輸出反向和冗余

安全相關的 14 位模擬輸出，用于 ??4 ... 20 mA（可擴展）

帶信號分離器

電源 18 ... 30 V

緊湊型外殼，用于 35 mm 安裝頂帽式導軌

（根據 EN 60715）





電子和脈沖計數器、過程和位置指示器通過提供高動態范圍、短響應時間和高達 1 MHz 的輸入頻率而與眾不同。我們的顯示設備能夠執行復雜的數據處理，例如求和、差分、濾波、線性化和累加以及輸入變量之間的比較。此外，數字顯示器為繼電器和晶體管輸出提供多達四個預設值。設置過程很簡單，使用直觀的菜單系統輸入和調整參數。配備串行接口的顯示設備還允許使用我們的操作系統用戶軟件進行操作和配置。





應用領域

我們的數字顯示器的應用有很多。根據顯示器的類型，可以可靠地執行以下任務：



片/長度檢測

速度/轉速表

處理時間/定時器

位置/長度/角度測量

流量或混合比的測定

填充液位和壓力的測定



AX350：帶兩個 16 位模擬輸入的 touchMATRIX® 過程指示器

默認情況下，touchMATRIX® 系列的顯示設備提供 186 x 64 像素的圖形顯示。因此明文、符號和單位可以以可變的方式顯示。LED 背光顯示屏可實現紅色、綠色和黃色的圖形表示。由于直觀的參數化，這些顏色變化可以簡單地用于事件相關（例如在極限值的情況下）?？扇我饨M合的模塊化配置與模擬輸出、開關輸出、繼電器、串行接口 (Modbus) 和 115 ... 230 VAC 證明了連接和應用的最大靈活性。借助電阻式觸控面板和 IP65，touchMATRIX® 顯示器非常適合用于食品行業。



2 個通用 16 位模擬輸入，用于 ±10 V 或 0/4 … 20 mA

3 個用于 HTL / PNP 信號的控制輸入

電源 18 ... 30 VDC

用于編碼器電源的 24 V 輔助輸出



用于電位計 > 1 kOhm的高精度參考輸出 10 V

3.78 x 1.89 英寸標準面板外殼和 IP65 防護等級

具有事件相關顏色變化的明亮和高對比度顯示

模擬 7 段顯示，包括圖標和單位

通過純文本和觸摸屏進行直觀且簡單的參數化

可視化 INPUT 1、INPUT 2 或

IN1 + IN2、IN1 - IN2、IN1 x IN2、IN1 組合的操作模式：IN2

許多功能，例如 tara、過濾器、平均

具有 24 個控制點的線性化

選項 AC：電源 115 ... 230 VAC
