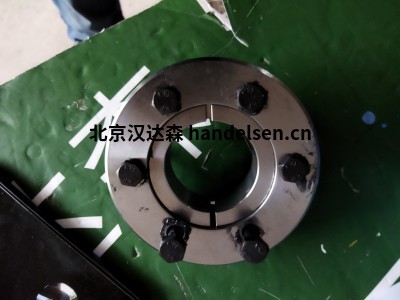

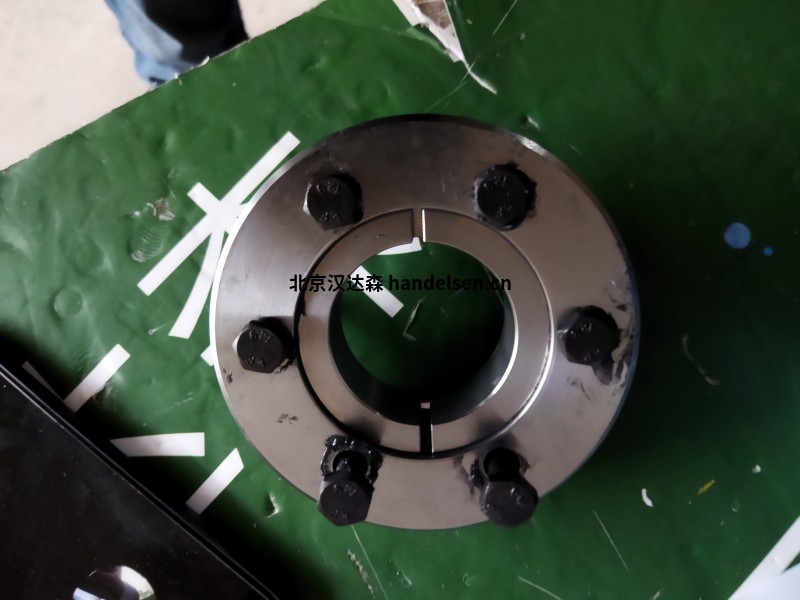

Stuewe收縮盤SDG 71/72

      Stuewe憑借 60 年的專業知識和 85 名員工，STÜWE® 為特別應用開發高度專業化的摩擦連接。自 1967 年收縮盤問世以來，STÜWE® 一直在德國制造，我們的供應商是根據高質量標準選擇的，我們通過定期審計對其進行監控。因此，多年來，我們的老客戶一直信賴我們高水平的知識和質量，尤其是在困難條件下的大型驅動系統。例如，在風力發電廠和船舶的情況下。





二、Stuewe產品系列及型號

      Stuewe收縮盤-機械 HSD

      Stuewe收縮盤-液壓 HYD

      Stuewe收縮盤-分裂 SDG

      Stuewe外部鎖定裝置 AS

      Stuewe聯軸器 WK/WKL

      Stuewe法蘭聯軸器 FKH/FKHA/FKHYD

      Stuewe萬向聯軸器 GF

      Stuewe內部鎖定單元 IS

三、產品應用領域

      風力發電機、庫欣設備、傳動技術、造船、運輸系統、鋼鐵廠和扎鋼廠混合加工設備，計量監測設備等行業應用

四、產品型號及技術參數

      Stuewe收縮盤-機械 HSD系列型號及參數

      系列         軸徑                  傳遞扭矩                特性

      HSD 20    20 - 250 mm      0.15 - 18.3 kNm    低扭矩

      HSD 21    110 - 730 mm    16 - 4033 kNm      中等扭矩

      HSD 22    9 - 1050 mm      0.02 -16493 kNm   高扭矩

      HSD 23    100 - 1050 mm   26 -19684 kNm     非常高的扭矩

      HSD 81    38 - 1050 mm    1.5 -19958 kNm     與系列 22 相同，但扭矩提高 20 - 30%

      HSD 83    100 - 1050 mm   30 - 23811 kNm    與系列 23 相同，但扭矩提高 20 - 30%



      Stuewe收縮盤-液壓 HYD系列型號及參數

      系列          軸徑                   傳遞扭矩

      HYD 12     90 - 680 毫米     16 - 6211 千牛米

      HYD 22     50 - 860 毫米     2.7 - 12349 千牛米



      Stuewe收縮盤-分裂 SDG系列型號及參數

      系列             軸徑                 傳遞扭矩               特性

      SDG 71/72   19 - 470 mm    0.26 - 2386 kNm   高扭矩

      SDG 91        95 - 320 mm    23 - 919 kNm        最大扭矩
