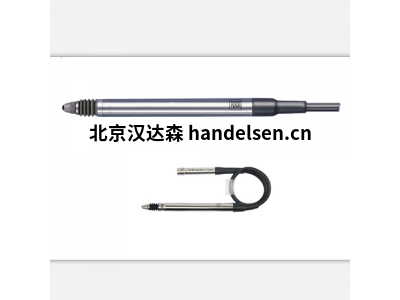

正品瑞士TESA測量探頭 GT31系列
1、杠桿探頭，± 0.3 mm，0.3 mm 螺栓行程
規格
標準 DIN 32876
材料 金屬外殼：亞光鍍鉻測量螺栓：不銹鋼球插入件：碳化鎢
方面 球插入 Ø 2 mm 電纜：2 m 連接器：5p DIN45322
防護等級 IP40
重量 ：12克
電源 供電頻率：13 kHz (± 5 %) Max. 機械頻率：25赫茲
評論） CAD 文件可應要求提供 可從 www.tesatechnology.com 下載數據表
包含在交付中 測量報告 符合性聲明
型號：
03210801 GT31 探頭，± 0,3 mm，F(xiàn) = 0,02 N，斜角電纜
03210802 GT31 探頭，± 0,3 mm，F(xiàn) = 0,1 N，斜角電纜
03210803 GT31 探頭，± 0.3 mm，F(xiàn) = 0.2 N，斜角電纜
03240100 帶燕尾夾和圓柱孔的固定支架
2、直流杠桿探頭，± 0,3 mm，0,7 mm 螺栓行程
規格
曹雪莉
QQ：2850590587
手機： 15711496495
電話：010-64714988-213
傳真：010-64714988-668
郵件：tk5@handelsen.cn |
 |
 |
標準 DIN 32876
材料 金屬外殼：鍍鎳 測量螺栓：不銹鋼 球嵌件：碳化鎢
方面 球插入 Ø 2 mm 電纜：2 m 連接器：5p DIN45322
防護等級 IP40
重量 手機重量：12克
電源 穩壓電源電壓：± 15 V 功耗：15 mAh 可調負載：> 1kΩ 輸出電壓：± 1 V
3、標準軸向探頭
GT21 標準探頭，± 1 mm，4.3 mm 螺栓行程，軸向電纜
探測
- 安裝在滾珠軸承上的測量螺栓
- 與外殼分離的導向裝置，即使探頭沒有適當夾緊，測量螺栓的移動也很容易
- 導向?qū)κ┘釉跍y量螺栓上的任何徑向力不敏感
- Ø 8 mm 探頭外殼，可在整個長度上夾緊
- 通過密封波紋管有效地保護導軌免受液體（油）或固體（灰塵）的滲透
- 提供帶可拆卸電纜的版本（取決于型號）
• 測量
- 軸向運動
- 可以通過更換彈簧來調整測量力（取決于型號）
- 測量插件可以更換或更換
規格
滯后 0,02 微米
標準 DIN 32876
最大限度。燙發。錯誤 L in mm 0,2 + 3 x (L x L x L) µm
重復性 0,01 微米
線膨脹系數 0.15 µm/°C
材料 固定柄：鍍鎳 測量螺栓：不銹鋼 保護波紋管：丁腈 球嵌件：碳化鎢
方面 固定柄：Ø 8 mm 插入螺紋：M2,5 帶球頭的插入：Ø 3 mm 電纜：2 m（可拆卸型號不帶電纜） 連接器：5p DIN45322
防護等級 IP65
重量 手機重量：6克
電源 供電頻率：13 kHz (± 5 %) Max. 機械頻率：60赫茲
其他產品系列：
GT22 標準探頭，± 1 mm，4.3 mm 螺栓行程，徑向電纜
GTL 標準線性探頭，± 2 mm，4.3 mm 螺栓行程，軸向電纜
GTL 標準線性探頭，± 2 mm，4.3 mm 螺栓行程，徑向電纜
GT21標準探頭，± 2 mm，10.3 mm 螺栓行程，軸向電纜
GT21標準探頭，± 2 mm，10.3 mm 螺栓行程，徑向電纜
GT21標準探頭，± 5 mm，10.3 mm 螺栓行程，軸向電纜
GT21標準探頭，± 5 mm，10.3 mm 螺栓行程，徑向電纜
GT21 HP 高精度探頭，± 0.2 mm，4.3 mm 螺栓行程，軸向電纜
GT22 HP 高精度探頭，± 0.2 mm，4.3 mm 螺栓行程，徑向電纜
GT41 微型探頭，± 0.3 mm，0.7 mm 螺栓行程，軸向電纜
GT42 微型探頭，± 0.3 mm，0.7 mm 螺栓行程，徑向電纜
GT43 微型探頭，± 1 mm，2.1 mm 螺栓行程，軸向電纜
GT44 微型探頭，± 1 mm，2.1 mm 螺栓行程，徑向電纜
正品瑞士TESA測量探頭 GT31系列
