使用扭力彈簧

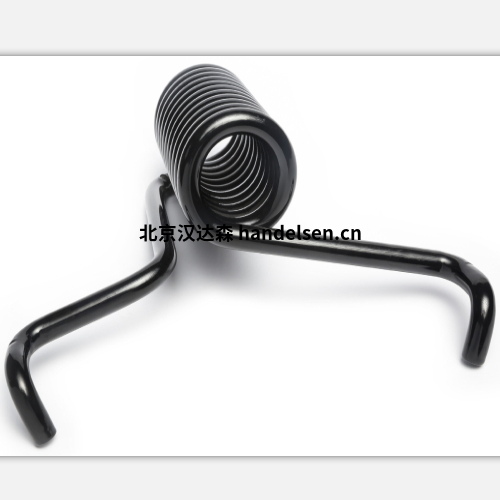

扭力彈簧用于獲得徑向力或角偏轉。通常扭力彈簧安裝在軸周圍。在軸周圍使用扭力彈簧時，必須確保扭力彈簧的內徑與軸之間有間隙。當扭轉彈簧加載時，軸變小以提供反作用力。



計算扭簧力

在計算扭力彈簧時，只要不超過彈性，力是線性的。在計算中，扭力彈簧桿從其靜止位置旋轉的度數等于扭力彈簧傳遞的以牛頓為單位的力。例如，如果一條腿旋轉 10 度，它會傳遞 1 N/mm 的扭矩，當相同的扭力彈簧旋轉 20 度時，它會傳遞 2 N/mm 的扭矩。



加載扭力彈簧的方法

扭力彈簧可以承受靜載荷。扭力彈簧可以承受循環載荷。



計算扭力彈簧

圓柱形纏繞扭轉用于獲得徑向力或角度變形。如果彈簧張緊，材料就會彎曲。通常，彈簧的內徑圍繞軸安裝。彈簧的安裝方式必須使彈簧的內徑和軸之間始終保持松弛。如果電壓沿該方向增加，則應以固定扭轉電壓的方式施加負載。為了盡量減少與軸的摩擦，建議在恒定壓力下使用 pockcan 的末端。Torsionals 具有直彈簧特性。例如，如果一個彈簧在 10° 的否決作用下產生 1 N/mm 的力矩，那么這個彈簧在 20° 的每次回旋處的力矩是 2N/mm。

A Moment 等于力 x 撲克長度，即 M = F x A

負載施加的距離越近，反作用力就越小。如果使用最大變形 (φ)，則最多允許 10,000 次變形。如果允許的失真僅為 80%，則壽命將上升到 200,000-400,000 稅。如果只使用 70% 的允許失真，那么可以假設幾乎無限的理論壽命。



參數介紹：

產品編號                軸徑 (mm) 線徑 自由長度 凈重 腿長 材料 彈簧系數(牛毫米/°)"

TS100100L 1.5 0.4 1.2 2 16 不銹鋼 0.29

TS100100R 1.5 0.4 1.2 2 16 不銹鋼 0.29

TS100110L 1.5 0.4 1.2 2.25 16 不銹鋼 0.26

TS100110R 1.5 0.4 1.2 2.25 16 不銹鋼 0.26

TS100120L 1.5 0.4 1.2 2.5 16 不銹鋼 0.23

TS100120R 1.5 0.4 1.2 2.5 16 不銹鋼 0.23

TS100130L 1.5 0.4 1.6 2.75 16 不銹鋼 0.21

TS100130R 1.5 0.4 1.6 2.75 16 不銹鋼 0.21

TS100140L 1.5 0.4 1.6 3 16 不銹鋼 0.19

TS100140R 1.5 0.4 1.6 3 16 不銹鋼 0.19

TS100150L 1.5 0.4 2 4.25 16 不銹鋼 0.14

TS100150R 1.5 0.4 2 4.25 16 不銹鋼 0.14



雙纏繞扭力彈簧

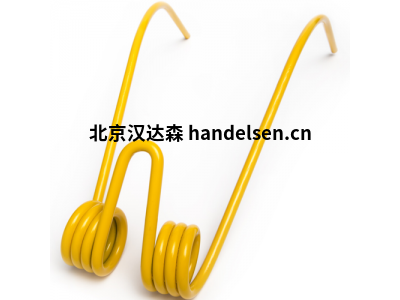

雙繞扭力彈簧的名字來源于兩個獨立的線圈。標準扭力彈簧的兩個獨立線圈由 U 形線分開。該分離允許構造的彈簧將扭轉應力的力傳遞到U形或從U形傳遞。



參數介紹：

產品編號           軸徑 (mm) 線材粗細 C (牛毫米/°)腿長 寬度框架 幀長 空載長度 材料

DWT200660 15 2.5 106.36 70 21 24 36 不銹鋼

DWT200670 15 2.5 94.87 70 21 24 36 不銹鋼

DWT200680 15 2.5 85.61 70 21 24 36 不銹鋼

DWT200690 15 2.5 78 70 21 24 41 不銹鋼

DWT200700 15 2.5 70.2 70 21 24 41 不銹鋼

DWT200710 15 2.5 50.14 70 21 24 46 不銹鋼

DWT200720 15 2.5 32.8 70 21 24 56 不銹鋼

DWT200730 20 3 166.51 80 26 30 44 不銹鋼

DWT200740 20 3 145.7 80 26 30 44 不銹鋼

DWT200750 20 3 132.46 80 26 30 44 不銹鋼

DWT200760 20 3 121.42 80 26 30 50 不銹鋼

DWT200770 20 3 109.96 80 26 30 50 不銹鋼
