Imo三螺桿泵3G系列規格

Imo三螺桿泵3G系列規格

   Imo AB總部位于瑞典斯德哥爾摩，Imo AB生產三軸螺桿泵，適用于泵送所有具有潤滑特性的非腐蝕性流體。

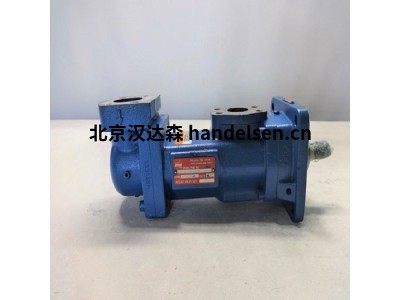

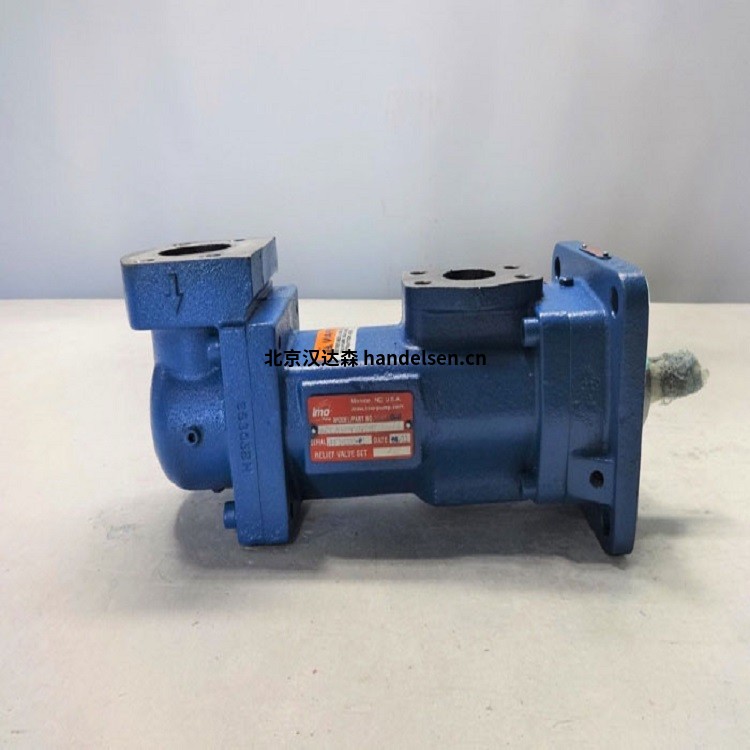

   Imo 3G系列三螺桿泵的壓差可達 250 PSIG (17.2 Bar)，流速可達 55 GPM (208 L/M)。安裝包括底腳或法蘭。外殼材料為鑄鐵或鋼。這三個螺桿泵用于餾分燃油輸送和燃燒器服務、機械潤滑和其他工業泵送應用。大多數尺寸都配有防篡改內置泄壓閥，用于保護泵免受瞬時壓力過載。



Imo 3G系列三螺桿泵規格

外殼-鑄鐵或鑄鋼。

轉子 -動力轉子是球墨鑄鐵。惰輪轉子是灰鐵。轉子經過氮化硬化處理，可用于 32-60 SSU (2-10 CST) 范圍的燃油或鋼殼泵。

軸密封件 - L 型：鋼背聚四氟乙烯雙唇密封僅用于鑄鐵泵，推薦用于清潔潤滑油。V 型：氟橡膠波紋管機械密封，在 niresist 表面上帶有碳，氟橡膠 O 形圈，推薦用于粘度低于 3000 SSU (650 CST) 的情況。H 型：金屬波紋管平衡、正向驅動機械密封，碳化硅表面采用碳，氟橡膠 O 形圈，推薦用于 3000 SSU (650 CST) 以上的粘度或更符合 API 的要求。

軸承 -內部，球型。

泄壓閥 - 可選的內部、防篡改、內置泄壓閥，適用于不超過 3000 SSU (650 CST) 的粘度。以 15 PSI (1.03 BAR) 為增量指定壓差，即 45、60、75…255。該溢流閥旨在為泵提供瞬時保護，防止過壓。它不是壓力控制裝置。zui小設定壓力為 45 PSID (3.1 BAR)。zui大設定壓力為 255 PSID (17.6 BAR)。鋼殼泵可以包括一個可選的內置防篡改安全閥，帶有外部返回油箱連接。

粘度- zui大 15,000 SSU (3200 CST)，密封類型 V 除外。

入口壓力- L 型密封 10 PSIG (0.7 BAR)。V 型和 H 型 50 PSIG(3.4 BAR) zui大值

出口壓力- zui大 250 PSIG (17 BAR) [至 300 PSIG (20.7 BAR)，入口為 50 PSIG (3.4 BAR)]

溫度- 0 至 225°F（-18 至 107°C）

驅動/旋轉 -僅直接。順時針旋轉面向泵軸標準。逆時針旋轉可選。

速度 - 95 尺寸：zui大 5000 rpm。尺寸 118-162：zui大 4000 rpm。

安裝- 可以在任何方向安裝腳或法蘭。提供垂直油箱支架。

過濾- 入口過濾器需要將污染物和磨料排除在泵外，并且必須與過濾器供應商協商選擇，以防止泵耗盡。通常，建議使用 60 目（0.01 英寸 - 238 微米）用于輕油和 1/8-3/16 英寸（3-5 毫米）開口用于重油。還推薦用于閉環系統的回油管過濾器。



Imo三螺桿泵常見型號：

Imo A A 3 G / N L I J F B 1 1 8 S P 0 0 0

Imo AB D3EXBFS87DB

Imo AB ACE 038N3 NVBP

Imo AB ACF 080N5 ITBP

Imo AB CD 025N6 IVBP S2A

Imo AB ACG 070K7 NVBP

Imo AB LPD 015N1 IVBP
