產品介紹

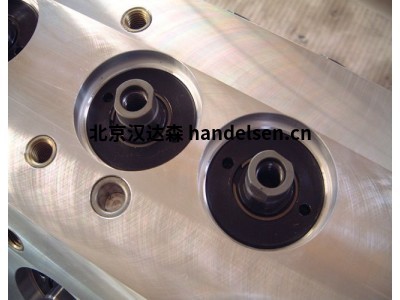

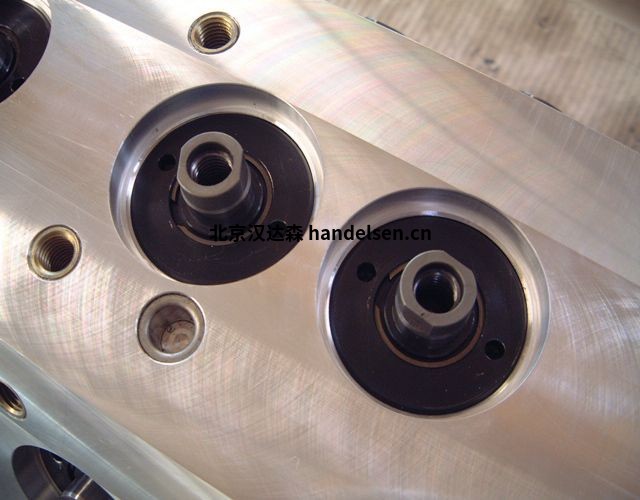

這種具有雙作用功能的旋入式氣缸內置于設備板或塑料注塑工具板中，以節省空間。
當活塞縮回和伸出時，雙作用功能可實現與循環相關的沖程?？梢允褂脡毫Πl(fā)生器的可用輸送體積和分別致動的活塞或環形空間體積來計算致動時間。與單作用氣缸相比，兩個沖程方向都是動力驅動的。
在活塞桿側，氣缸可選配備一個由 NBR 或 FKM 制成的埋頭式刮水器和一個額外的金屬刮水器。金屬刮片可防止切屑滲入軟刮片，從而破壞活塞桿的表面。這種預防措施可保護密封件免受損壞并提高氣缸的可用性。
特點
集成金屬刮刀，無切屑進入
節省空間的安裝選項
完全可伸縮的外殼
通過鉆孔通道進行無管線壓力油供應
活塞內螺紋 B. 用于擰入壓力螺釘
提供標準氣缸和特殊型號
使用條件：
油通過鉆孔通道供應到設備主體中。在生產鉆孔通道時必須嚴格確保清潔度，因?yàn)殂@孔碎屑會損壞密封件，從而導致系統泄漏和故障。氣缸通過 O 形圈/支撐環組合密封。
由于其緊湊的設計，旋入式氣缸沒有用于返回行程的內部止動件，而是使用安裝孔的底部。因此，必須遵守規定的安裝深度（參見數據表）。供油的插入斜面和橫孔必須圓整，以避免在組裝過程中損壞密封件。
技術參數
運營壓力：p。500 條
作用方式：雙作用
活塞直徑：16、20、25、32、40 和 50 毫米
中心：16、20、25、32、50、100 和 160 毫米
推力：從 100 bar 時的 2 kN 到 500 bar 時的 98.5 kN
牽引力：從 100 bar 時的 1.22 kN 到 500 bar 時的 57.9 kN
油路連接：鉆孔通道
溫度：NBR -10°C 至 +80°C，F(xiàn)KM 至 150°C
刮刀：軟雨刷和金屬雨刷
常用型號
HYDROKOMP MP-EZY-DW16-16-001
HYDROKOMP MP-EZY-DW16-16-002
HYDROKOMP MP-EZY-DW16-32-001
HYDROKOMP MP-EZY-DW16-32-002
HYDROKOMP MP-EZY-DW16-50-001
HYDROKOMP MP-EZY-DW16-50-002
HYDROKOMP MP-EZY-DW20-16-001
HYDROKOMP MP-EZY-DW20-16-002
HYDROKOMP MP-EZY-DW20-32-001
HYDROKOMP MP-EZY-DW20-32-002
HYDROKOMP MP-EZY-DW20-50-001
HYDROKOMP MP-EZY-DW20-50-002
HYDROKOMP MP-EZY-DW25-20-001
HYDROKOMP MP-EZY-DW25-50-001
HYDROKOMP MP-EZY-DW25-100-001
HYDROKOMP MP-EZY-DW25-100-002
HYDROKOMP MP-EZY-DW32-25-001
HYDROKOMP MP-EZY-DW32-50-001
HYDROKOMP MP-EZY-DW32-100-001
HYDROKOMP MP-EZY-DW32-160-001
HYDROKOMP MP-EZY-DW40-25-001
HYDROKOMP MP-EZY-DW40-50-001
HYDROKOMP MP-EZY-DW40-100-001
HYDROKOMP MP-EZY-DW40-160-001
