Ketterer直流電機 4778.00-0006
產品介紹

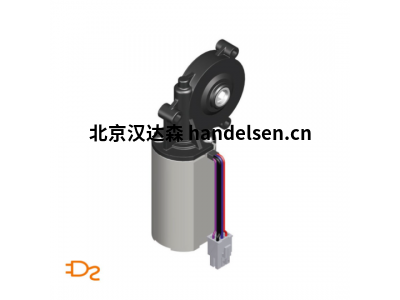

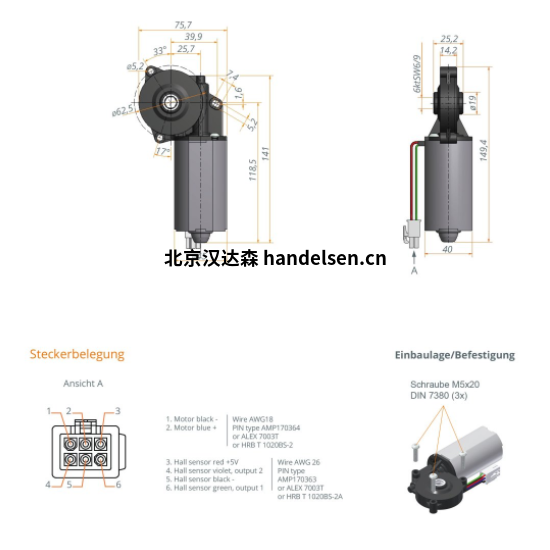

Ketterer 電機驅動 3133.48
描述
帶有蝸輪和連續六角插座的緊湊型 24 V DC 電機。
該驅動器是為符合人體工程學的桌子應用而開發的，但也用于許多其他領域。帶有 AMP 連接器和集成霍爾傳感器的電纜可讓您輕松安全地控制整個系統。
特殊功能
兩個集成霍爾傳感器，用于記錄完成的轉數和旋轉方向
扳手尺寸 SW6 和 SW9 的連續六角套筒
最小尺寸的高扭矩
良好的自鎖性能
低噪聲
包括插頭的 100 mm 電機電纜
可與大多數 Ketterer 主軸系統結合使用
技術參數
模型系列 3133.48-0009 3133.48-0016
驅動電機 直流電機 24V 直流電機 24V
傳感器/電源 霍爾/5VDC/0.3A 霍爾/5VDC/0.3A
防護等級 IP30 IP30
空閑時的占空比 20%（5 分鐘時） 20%（5 分鐘時）
怠速 100 轉 (24V) 100 轉 (24V)
額定扭矩* 5牛米 5牛米
額定負載下的占空比 20秒開/ 240秒關 20秒開/ 240秒關
短期峰值扭矩 (<1sec) 8牛米 8牛米
駕駛 6ktSW9 6ktSW6
Ketterer 直流電機驅動 3143
描述
帶蝸輪和連續六角插座的強大 24V 直流電機。
該驅動器是為符合人體工程學的桌子應用而開發的，但也用于許多其他領域。帶有 AMP 連接器和集成霍爾傳感器的電纜可以輕松安全地控制整個系統。
特殊功能
兩個集成霍爾傳感器，用于檢測旋轉和旋轉方向
扳手尺寸為 SW6、SW7、SW9 的連續六角套筒
可作為“電源組”或“快跑者”變體
包括插頭的 1200 毫米電機電纜
良好的自鎖性能
可與所有 Ketterer 主軸系統結合使用
技術參數
模型系列 3143.00-V01A06KSMS 3143.00-V01A07KSMS 3143.00-V02A06KSMS 3143.00-V02A07KSMS
驅動電機 直流電機 24V 直流電機 24V 直流電機 24V 直流電機 24V
傳感器/電源 霍爾/5VDC/0.3A 霍爾/5VDC/0.3A 霍爾/5VDC/0.3A 霍爾/5VDC/0.3A
電 5Nm 時為 3.9A 5Nm 時為 3.9A 2.8Nm 時為 4A 2.8Nm 時為 4A
防護等級 IP30 IP30 IP30 IP30
怠速 115 轉 (24V) 120 轉 * 115 轉 (24V) 120 轉 * 230 轉 (24V) 240 轉 * 230 轉 (24V) 240 轉 *
空閑時的占空比 20%（5 分鐘時） 20%（5 分鐘時） 20%（5 分鐘時） 20%（5 分鐘時）
額定扭矩** 5牛米 5牛米 2.8牛米 2.8牛米
額定負載下的占空比** 20 秒開 240 秒關 20 秒開 240 秒關 20 秒開 240 秒關 20 秒開 240 秒關
短期峰值扭矩（<1s） 9牛米 9牛米 5牛米 5牛米
駕駛 6ktSW6 6ktSW7 6ktSW6 6ktSW7
Ketterer 貫穿主軸的電機驅動 4778
描述
強大的 24 V 直流電機，帶蝸輪，設計用于非旋轉連續主軸，用于推拉運動。
帶有 AMP 連接器和集成霍爾傳感器的電纜可讓您輕松安全地控制整個系統。
特殊功能
兩個集成霍爾傳感器，用于檢測旋轉和旋轉方向
通軸用各種內螺紋
良好的自鎖性能
快速而強大
主軸必須單獨訂購
技術參數
模型系列 4778.00-0002 4778.00-0004 4778.00-0006
驅動電機 直流電機 24V 直流電機 24V 直流電機 24V
傳感器/電源 霍爾/5VDC/0.3A 霍爾/5VDC/0.3A 霍爾/5VDC/0.3A
防護等級 IP30 IP30 IP30
工作溫度 0° 至 +30° 0° 至 +30° 0° 至 +30°
負載時的電流 (IN) 8個 8個 8個
怠速 270轉 270轉 270轉
空閑時的占空比 20%（5 分鐘時） 20%（5 分鐘時） 20%（5 分鐘時）
負載下的占空比 10 秒開 240 秒關 13 秒開 240 秒關 8 秒開 240 秒關
起重能力* 1900 牛頓 3700 牛 950 牛
行駛速度（從 F= 0 到 Fmax 的常數）** 24毫米/秒 12毫米/秒 45毫米/秒
靜態自鎖*** 200公斤 380公斤 200公斤
輸出（內螺紋） SG16x8P4 右 Tr16x4 RH SG14x16P4 右
