Messer Cutting切割臺機器系列

切割臺

穿梭桌

除塵器



部分產品介紹：

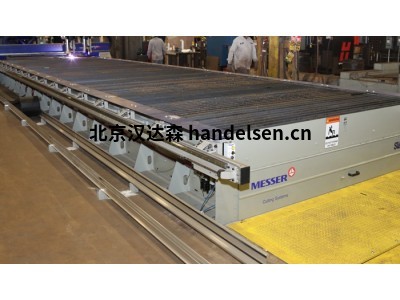

穿梭燃燒臺系統

梭式燒錄臺可與以下龍門式燒錄機一起使用：  Titan III、  MPC2000、  MPC2000 MC、  TMC4500 DB和 metalMaster Xcel 組合切割機。



板容量：6、8 和 10 英尺寬。

板長：10 到 25 英尺，以 5 英尺為增量提供。

兩種印版厚度容量：¾ 英寸至 2 英寸。



效率

兩個燒制托盤裝載一個板或移除零件，而另一個則不間斷地切割。

通過使用最短的材料裝卸路徑來節省時間。

板材裝載和卸載在機器的一端和一個共同的高度進行，操作員可以在不干擾切割操作或機器運動的情況下自由工作。

組合式分區和管道式 Slagger ® 用作排氣管道，有助于排煙。燃燒臺通過使用將刀片移動到工作臺前部以將爐渣沉積到爐渣桶中的推進刀片機構來自動清除爐渣以及可能落入爐臺的小部件。無需清潔桌子下方或移除板條，因?yàn)橥频兜镀瓿伤泄ぷ?，通常在幾分鐘?nèi)完成。



靈活性

這些燒錄臺上的印版裝卸可以從三個方向進行，而不會干擾導軌或切割機。

穿梭臺緊湊的工作范圍允許使用固定或靈活的工作站來裝載印版，從而節省橋式起重機的時間。

穿梭機機器部分的切割區域可以放置在非起重機區域，例如間隔線，保護機器免受印版操作的影響。



安全

一些切割機可能會將移除切割零件的人員暴露在龍門運行的區域。

使用梭式燒錄臺，切割龍門永遠不會進入進行裝板和卸板操作的區域。

穿梭系統具有特定的切割和裝載/卸載區域，供操作員自由工作，而不會干擾切割操作或被機器良性撞擊。





向下氣流燃燒臺被分區和管道，其中煙霧和灰塵顆粒被拉下并通過燃燒臺被提取到除塵器中。所有下吸式桌子都需要除塵器。Slagger ® 還包括一個分區下吸式工作臺，該工作臺帶有機械操作的風門，由機器末端卡車上的凸輪驅動。當機器經過切割區域時，擋板門會自動打開。



下吸式切割臺在任何地方都不像其他切割臺。下吸式工作臺專門設計用于使用高達 400 安培的等離子系統和高達 3 英寸（76.2 毫米）的材料的小型機器。



為龍門式切割機提供下吸式燃燒臺。Messer Cutting Systems 推薦使用Slagger ® 和 Shuttle Table。



桌子寬度 7′-4″ 到 24′ – 4″。

桌子長度 10'-8" 到 200'-0"。

小零件可以輕松取回。

除塵器保持操作環境清潔。

無需拆卸工作臺即可去除爐渣。



材料類型：低碳鋼、不銹鋼和鋁。

機器型號兼容性：metalMaster Evolution 和其他具有 400 安培或更低等離子的機器。

材料厚度容量：26 號至 3 英寸（76.2 毫米）。



標準下吸式燃燒臺的最大工件厚度隨臺寬而變化。標準工作臺尺寸可滿足切割機的特定要求。可提供用于容納較厚材料的加固桌子。



該工作臺能夠自動將火焰切割或等離子切割產生的小零件和熔渣從工作臺底部移動到工作臺末端。推進式刀片將小零件和爐渣向前移動到位于等離子切割臺前部的可選盤中。



地下水位有優點也有缺點。地下水位不僅代表了一種較舊的技術，而且還需要環境處理。金屬渣在水中積聚，在切割某些板材時會在水中產生毒性和有害氣體。



隨著組件生銹和細菌的形成，這些水燃燒臺需要隨著時間的推移進行維護。



對于機器操作員來說，清潔地下水位的過程可能是勞動密集型的，他們必須穿上防護裝備以避免弄濕并暴露在水中的毒性中。爐渣從桌子上濕了出來，使您的車間也很滑。根據許多市政當局的要求，從餐桌上排出廢水并妥善處理，可能會非常昂貴。通常需要 1-2 天來清潔和重新填充地下水位。



如您所見，梅塞爾切割系統公司推薦干洗臺，它們易于使用、清潔，并且比地下水臺更環保。此外，從長遠來看，下吸式清潔臺可以節省商店的時間和金錢。





低成本水燒桌



一個低成本的水燒表包含一個帶有氣室的水箱，用于升高和降低水位。板條穿過桌子的整個寬度以支撐盤子。爐渣和浮渣會落到氣室頂部或可選的爐渣容器中。



傾斜框架水燒表



傾斜框架水燒臺是一種半自動水臺，其框架通過橋式起重機樞轉并傾斜至 60 度角。爐渣被放入工作臺面下方的渣桶中，可以從工作臺上取下進行處理。作為桌面選項，液壓缸可以添加到樞軸框架?？蚣艹叽缫蜃雷映叽缍?。



Liftout frame 水燒桌



提升式框架水燒臺的設計覆蓋整個臺面寬度，以捕獲落在切割板條之間的爐渣。將提升框架從工作臺上移除以間歇地處理爐渣。
