原廠直供德國IPR碰撞保護系統ULD系列

用于機器人的過載傳感器，可防止損壞并max大限度地減少閉合

IPR的碰撞保護系統通過可靠地檢測工具或工件與環境的碰撞，提高了自動化制造工廠的生產率。

我們的產品和工程師的專業知識經常來自以下行業：

• 汽車和供應商行業

• 機床和工廠建設

• 內部物流

• 電氣行業

• 可再生能源

• 醫療技術

• 航空航天行業

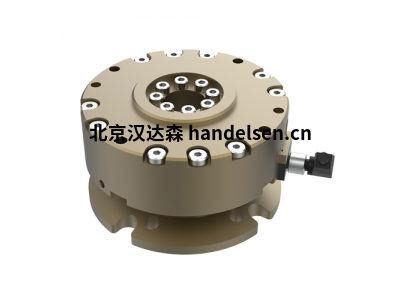

一、空心手腕碰撞保護ULD系列

帶中心孔的過載傳感器，用于內部電纜入口

描述

三種尺寸的碰撞保護，具有用于內部電纜和電纜布線的大中心孔

特點

• 防止發生碰撞時損壞

• 在發生機械過載時停止機器人

• 手動重置到初始位置 – 簡單而精確

• 可無級氣動調節過載閾值

• 可集成電纜和電纜布線

功能

機器人和工具側面以氣動方式固定到位，并在正常工作條件下形成一個剛性單元。觸發力或力矩由設定的氣壓。在發生過載時，工具側讓路。傳感器檢測偏轉并將信號傳輸?shù)綑C器人控制器，從而停止整個單元。一旦錯誤得到糾正并且工具已恢復到垂直位置，就可以通過兩個集成的調節螺釘手動將設備居中到其初始位置。



1、ULD-100

專為具有內部電纜布線的機器人設計

易于安裝信號和供電線

數據和電源線受到保護，免受外部損壞



規格

推薦的搬運重量 8 千克

直徑襯套 20 毫米

Z 方向的撓度 12.5 毫米

從中心軸偏轉 +/- 9°

扭轉時的撓度 +/- 21°

1 bar 時的跳閘力 300 N

6 bar 時的跳閘力 1，500 N

1 bar 時觸發扭矩 8海里

6 bar 時的脫扣扭矩 45牛米

額定工作壓力 6 巴

Max小工作壓力 1 巴

Max大工作壓力 10 巴

質量 1.05 千克

重復性 0.03 毫米

容積式活塞室 0.5 米

連接螺紋鎖定/解鎖 M5 型

max低環境溫度 +5 °C

環境溫度 +80 °C



2、ULD-160

規格

推薦的搬運重量 20公斤

直徑襯套 50 毫米

Z 方向的撓度 14.5 毫米

從中心軸偏轉 +/- 5,5°

扭轉時的撓度 +/- 22°

1 bar 時的跳閘力 830 N

6 bar 時的跳閘力 4，720 N

1 bar 時觸發扭矩 43牛米

6 bar 時的脫扣扭矩 241 牛米

額定工作壓力 6 巴

Max小工作壓力 1 巴

Max大工作壓力 10 巴

質量 3.7 千克

重復性 0.05 毫米

容積式活塞室 1.08 公升

連接螺紋鎖定/解鎖 G1/4”

max低環境溫度 +5 °C

環境溫度 +80 °C



3、ULD-300

帶中心孔的碰撞保護

用于內部電纜布線

規格

推薦的搬運重量 120公斤

直徑襯套 95 毫米

Z 方向的撓度 23 毫米

從中心軸偏轉 +/- 4,5°

扭轉時的撓度 +/- 10°

1 bar 時的跳閘力 1，834 N

6 bar 時的跳閘力 11，389 N

1 bar 時觸發扭矩 119 牛米

6 bar 時的脫扣扭矩 714 牛米

額定工作壓力 6 巴

Max小工作壓力 1 巴

Max大工作壓力 10 巴

質量 19.2 千克

重復性 0.1 毫米

容積式活塞室 9.4 公升

連接螺紋鎖定/解鎖 M12型

max低環境溫度 +5 °C

環境溫度 +80 °C
