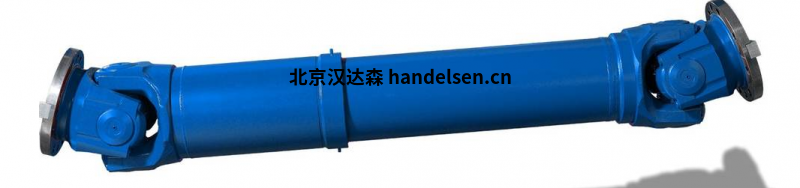

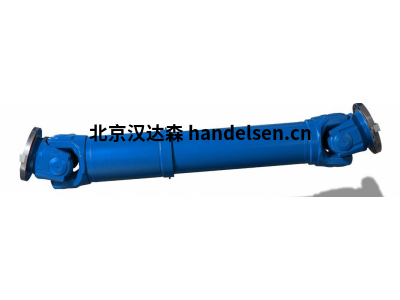

gewes 萬向軸 U 型接頭
GEWES 萬向軸，甚至稱為 u 形接頭，可促進空間遠程驅動和輸出鏈之間的可靠扭矩傳遞。
GWES 萬向軸憑借其多功能設計和高效率為機械驅動解決方案。
雙萬向軸的布置
不帶接頭定心的版本，特別適用于轉向剛性軸
需要徑向靜態兩個連接軸的特定存儲。
其中之一必須軸向固定，同時應保證另一根軸按量 I 的位移。
v樞軸點 S 應恰好在關節的中間或朝向軸向可動軸側移位（尺寸 x/圖片 2）。
用于帶關節定心的雙萬向軸
后者充當雙關節。她使不使鉸接側居中的布置一個軸承是多余的，但需要在他們的另一個關節的安排結尾。
軸向位移的可能性在任何情況下，兩個連接載體中的預見。
雙萬向軸的布置
特別用于樞軸??剛性軸，
非中心連接版本需要，在徑向方向，兩者的靜態支持
連接的軸。其中一個必須固定軸向，同時必須確保其他軸可以移動量 lv
樞軸點 S 應與中心重合
或向軸向可移動軸的一側移動（測量 x/gure 2）。
在定心接頭雙萬向軸中，定心
作為關節的內部支撐。
與未居中的排列不同，這一個無需在接頭端安裝軸承一個軸，
但需要安排另一端的另一個關節。該設計應允許兩者之一的軸向位移接驅動叉。
