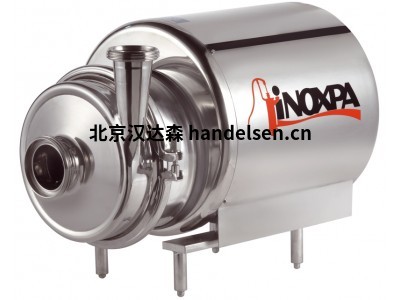

西班牙Inoxpa旋轉泵 HLR 2-40

張文婧 QQ：2850590596   手機：18518171575 電話：010-64717020-113 傳真：010-84786709-666 郵件：sales1@handelsen.cn

說明

INOXPA的HLR旋轉凸輪泵是我們用于粘性的各種正葉凸輪泵的一部分

液體。

衛生型旋轉凸輪泵系列中包含以下型號：

•HLR泵的正常流量適用于最高12 bar的壓差。

•HLR高，流速更高，適用于最高7 bar的壓差。

HLR模型的開發是為了滿足生物制藥和食品行業的所有衛生要求。

在衛生，可靠性和堅固性方面，全系列旋轉凸輪泵滿足了所有要求

上述行業。

其模塊化設計可實現不同泵之間的最佳零件互換。

旋轉凸輪泵是正排量泵。由于內部零件之間的接觸，壓力很大

變化等，它們比離心泵產生的噪音小。必須考慮這種噪音

這些泵。

INOXPA的HLR旋轉凸輪泵已通過EHEDG認證，旨在滿足3A的要求

衛生局。

該設備適用于嚴格衛生要求的食品加工應用

運營原則

旋轉凸輪泵是容積式旋轉泵。 左葉（除了泵尺寸0的情況除外）由驅動軸驅動。

右葉（除了泵尺寸0的情況除外）位于從動軸上，并通過斜齒輪驅動。

兩個葉片同步旋轉而沒有一個接觸另一個。 當泵運轉時。

下圖顯示了旋轉凸輪泵的運行方式

Ａ：當葉片旋轉時，吸力側的空間增加，因為一個葉片遠離另一個葉片移動，從而導致部分真空將液體吸入泵送室。

B：當軸旋轉并且液體朝向排出側移位時，每個葉片空隙被連續填充。 葉片之間以及葉片和轉子殼體壁之間的小間隙。

C：轉子殼完全充滿液體通過葉片泄漏，撞擊空間壁以完成泵送動作。

應用

INOXPA HLR的主要優點是能夠泵送各種粘性液體，從1

mPa.s高達100,000 mPa.s

此外，它可能不會對材料造成任何損害。

安裝

•在一般情況下，吸入和輸送管應安裝在直伸展，肘部及配件的最低量，以減少，盡可能，任何水頭損失也可能被摩擦產生。

•確保泵端口對齊，并且它們與管道連接的端口類似。

•將泵盡可能靠近吸水箱放置，并盡可能低于液位或相對于水箱更低，以便靜壓吸頭最大。

將管道的支架盡可能靠近泵的吸入口和輸出口。

截止閥

泵可以隔離，以便進行維護工作。為此，應在泵的吸入和輸送連接處安裝截止閥。

自吸過程

一般而言 - 自吸過程之后是泵送以產生足夠量的液體以填充內部凹槽和空隙空間。

但是，如果泵送液體，應該安裝;或者，泵可以安裝“U”形管道。

不建議使用腳踏閥來泵送粘性液體。

•為了消除吸入管中的空氣和氣體，應減少排放管上的反壓力。當使用自吸過程時，泵的啟動應該通過

打開和排空允許空氣和排放管的排放管

氣體在低反壓下逸出。

•另一種可能性涉及長管或止回閥

安裝在排水管中;所以可以安裝旁路

在泵的排放側有一個截止閥。這個閥門

在啟動的情況下應打開，并允許空氣和氣體進入

以最小的反壓力逃脫。

•旁路不應導回進氣口，而應導回進氣口

供應坦克代替。

帶壓力罐的阻隔液

由于HLR雙機械密封采用平衡設計，因此無需安裝壓力罐。

只有泵送液體，過程安全規則......需要時才需要壓力罐。

二次管道

如果密封件需要沖洗介質，則介質供應以及介質的管道，閥門......的安裝和安裝都不需要

INOXPA的責任。

所有密封類型均提供沖洗軸密封。 使用HLR密封件選件的截面圖購買附加零件。

HLR轉子殼體具有內螺紋入口和出口連接，并且取決于所使用的泵和淬火系統的類型。

液體沖洗介質

使用沖洗介質可獲得密封件的最長使用壽命。 如果產品有粘性或

然后使用媒體溶解產品。

連接淬火，使入口位于底部，出口位于頂部。 這將使更好的疏散或空氣或氣體成為可能。

前蓋上有加熱/冷卻夾套（S）。 可以通過連接提供加熱或冷卻介質

根據下圖。

壓力釋放閥

保護

該閥保護并防止電路中產生過高的壓力。 它降低了吸入和排出之間的壓差（Δp），但沒有降低工廠內的最大壓力。

運作原理

壓力旁通閥位于轉子殼體中。 例如，當泵的排出口堵塞并且液體不能被泵出時。 壓力釋放閥在吸入側耗盡的同時打開。 旁路在兩個旋轉方向上都是有效的（僅限前蓋組件）。

電氣安裝

•按照制造商提供的說明連接發動機。

檢查旋轉方向（參見泵上的信號標簽）。

•短暫啟動泵電機。 確保泵送方向正確。 如果泵的操作方向錯誤，可能會造成嚴重損壞。

Inoxpa HLR 0-20

Inoxpa HLR 0-25

Inoxpa HLR 1-25

Inoxpa HLR 1-40

Inoxpa HLR 2-40

Inoxpa HLR 2-50

Inoxpa HLR 3-50

Inoxpa HLR 3-80

Inoxpa HLR 4-100

Inoxpa HLR 4-150
