Mec Fluid 2 壓力倍增器電磁閥系列

壓力倍增器

閥門和電磁閥

氣動執行器



部分產品介紹：

壓力倍增器

增壓器是在自動機器或測試機器中使用的設備，其需要的壓力高于使用普通空氣壓縮機所能產生的壓力。



增壓器是一種允許初始?jí)毫1升高到更高工作壓力P2的裝置。該裝置通常用于需要局部增強一個或多個執行器的供應壓力的環境



增壓器用于產生比空氣分配網絡上通常可用的更高的壓力。由于這些完全是氣動設備，因此增壓器可用于不建議使用電氣設備的環境



增壓器提供最大的靈活性，允許僅在系統需要的地方增加管線壓力。



Mec Fluid 2 設計和制造最大出口壓力為 40 bar 且占用空間最小的增壓器。這些設備可以配備或不配備壓力調節器。



Mec Fluid 2 增壓器可提供 1:2、1:3 和 1:4 的壓縮比，不需要專用或額外的壓縮機，也不需要電氣連接。





壓縮比1-2

描述

壓力倍增器用于在使用中提供大于入口處可用壓力的壓力，但會損失流速（如理想氣體狀態方程 pV = nRT 表示）。由于這種類型的增壓器，入口壓力值可以在出口處增加一倍。



技術數據

流體：  50μ過濾空氣未潤滑；潤滑，如果使用，必須不間斷

入口壓力：  2,5 ÷ 10 Bar

流體和環境溫度：  -10 ÷ 50 °C

可用直徑： 40、63、100 mm

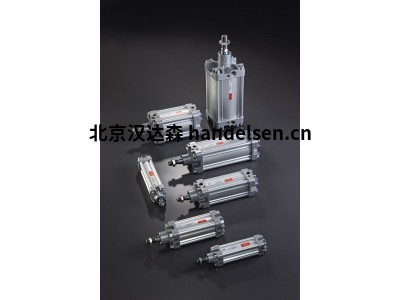

ISO 15552 氣缸

由于國際 ISO 標準標準化的尺寸，它是工業自動化領域最常見的氣缸。同樣從技術角度來看，它是功能齊全的執行器，并且作為一系列附件。仔細研究到小的細節，它的組裝簡單、機械強度、耐用性以及最后但并非最不重要的一點是無需潤滑即可工作的可能性，當然使其特別適合工作環境。



技術數據

流體：過濾、潤滑和未潤滑的空氣。

工作壓力：最大 10 bar

最大速度： 1 m/s

環境溫度： -20 °C 至 + 80 °C



注意：預先用特殊潤滑脂潤滑，通常不需要進一步潤滑。

運行期間可能的潤滑，必須是連續的。

鉆孔/行程 Semp。效果。d。32 ÷ 63 0 ÷ 150 毫米。

雙效 d。32 ÷ 80 0 ÷ 2800 毫米.d。100 ÷ 200 0 ÷ 2600 毫米。



線圈和連接器

我們的標準線圈有 12 至 24 VDC 和 24 至 220 VAC 的版本，通孔為 Ø10 或 Ø13mm。

用于快速安全地電氣連接電磁閥的連接器符合 DIN43650 標準。



技術數據

絕緣等級： F

電壓容差： ± 5%

持續使用： ED100%（考慮到下面所示的工作溫度）

電氣連接： DIN 46244

涂層：自熄 PA66 V0

防護等級： IP65（安裝連接器）

IP00 不帶連接器

工作溫度范圍: -10 ÷ +50°C
