MBS電流互感器溫度變送器系列

低壓電流互感器

用于高達 20 kHz 諧波測量的電流互感器

低壓電壓轉換器

中壓用電流互感器/電壓互感器

能量計

羅氏線圈

AC/DC電流轉換器

電量和溫度變送器

控制柜空調





MBS部分產品介紹：

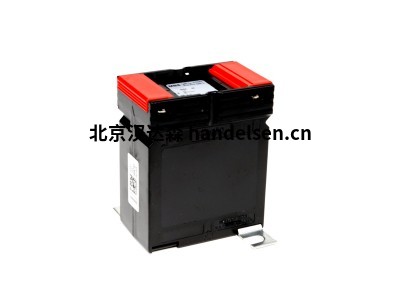

低壓電流互感器

MBS AG 目前生產 10,000 多個 0.5 系列低壓電流互感器，CTB 系列的最大工作電壓為 0.72 kV 或 1.2 kV。

所有產品均按照 DIN EN 61869-1/2、VDE 0414-9-1/2 和 DIN 42600 的指定技術要求制造。

產品的主要應用領域包括機械和設備工程、造船和風力發電。



插入式電流互感器，初級額定電流為 30 A 至 7,500 A，次級額定電流為 5 A 或 1 A，精度等級為 0.2s、0.2、0.5s、0.5 和 1。所有設備均包括所需的緊固材料. 可選地，可以根據導軌窗口交付初級導電軌（電解銅，鍍鎳），包括螺釘 DIN 933，以及用于安裝在母線或類似物中的螺母、墊圈和彈簧墊圈。



繞組電流互感器

由于電流互感器的物理工作原理，傳輸一定功率所需的測量鐵芯體積隨著初級標稱電流的減小而急劇增加。由于用戶增加電流互感器幾何尺寸的能力有限，因此使用所謂的繞組電流互感器用于低初級額定電流強度。



繞組電流互感器組還包括所謂的中間電流互感器。中間電流互感器專為最高約 10 A 的初級額定電流而制造，可將輸入電流按比例轉換為更小或更大的次級額定電流。通過適當設計其測量系統，它們可以長距離傳輸模擬測量值，并在初級網絡中出現過流情況時為下游測量設備提供安全保護。



可能的信號傳輸路徑的增加是通過減少線路損耗來實現的，線路損耗與次級電流下降密切相關。



對于高達 20 kHz 的測量，MBS AG 提供完整的電流互感器系列 XCTB，它一方面確保高達 20 kHz 的高精度傳輸，另一方面是熱設計用于具有高諧波水平的網絡。 輸出信號為 1 或 5 A，與符合 IEC 61869-2 的電感式電流互感器一樣。 因此，該轉換器也可用于傳統的 50 Hz 應用。 頻率傳輸行為由附加銘牌定義。



MBS部分型號:

AS 176.3

ASK 176.3

ASK 205.3

ASK 21.3

ASK 421.4

ASK 231.5

ASK 31.3

ASK 31.4

ASK 31.5

ASK 31.6

ASK 318.3

ASK 41.4

ASK 541.4

ASK 41.5

ASK 41.3

ASK 412.4

ASK 41.6

ASK 51.4

ASK 51.6

WSK 30

WSK 40

WSK 40N

WSK 60

WSK 70.6N

WSK 31.5

XCTB 31.35

XCTB 41.35

XCTB 51.35

XCTB 61.35

XCTB 81.35

XCTB 101.35

XKBR 18

XKBR 18L

XKBR 18S

XKBR 28

XKBR 32

XKBR 42

XKBR 42L

XKBR 44

XKBU 23

XKBU 58

XKBU 812

XKBU 816
