意大利杰佛倫GEFRAN傾角位移傳感器GIB

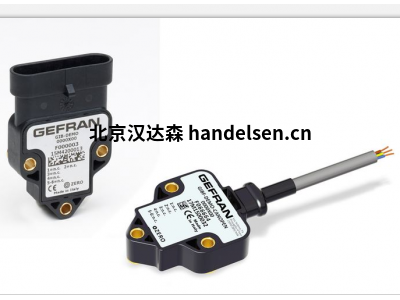

一、傾角位移傳感器GIB
綜述
入門級MEMS技術傾角傳感器。
節省空間，高性能，便于安裝 。
高IP保護等級、耐振耐沖擊以及良好的電磁兼容性使這種感應器更適應移動液壓應用程序的要求。
確保為應用程序提供強健且高性能的方案，這些應用包括農業機器、施工機器、物料處理設備。
量程
±10° ±15° ±20° ±30° ±45° ±60° ±85°(雙軸XY)
360° (±180°) （單軸Z）
電源電壓
+5伏直流電（僅用于0.5..4.5伏直流電輸出）； +10…+36伏直流電（參見右電源電壓輸出信號）
輸出信號
0.5...4.5伏比率計（電源 +5伏直流電）； 0.5...4.5伏; 0...10伏; 4...20毫安； CANopen協議
電氣連接
安普超級密封連接器 6P 282108-1； 6 線輸出 18 AWG 1.65毫米 外直徑 （根據要求電纜+連接器）
分辨率
0.05° (±10° to ±20°)； 0.05°(±30°)； 0.1°(±45°)；0.1°(±60°)； 0.1°(±85°)； 0.1° (±180°) 模擬輸出； 0.05°CANopen輸出
線性度
< ± 0,5% FS (±10° to ±60°; ±180°); < ± 0.5% FS (±85°)
工作溫度與溫度系數
-40°C ... +85°C 熱漂移 < 0.01°/°C 所屬范圍 (溫度T=-10°C..+60°C)
振動
20g 在10 Hz 至 2000 Hz之間IEC標準 60068-2-6
曹雪莉
QQ：2850590587
手機： 15711496495
電話：010-64714988-213
傳真：010-64714988-668
郵件：tk5@handelsen.cn |
 |
 |
沖擊
三軸脈沖； 50g 11 ms IEC標準60068-2-27
電磁兼容性
2014/30/歐盟電磁兼容指令（EMC）
IP 保護層級
IP67 - IPX9K 配有母端對接連接器AMP282090-1 （GRA-A 版本）和 IP68 （GIB-F 版本)
外殼材料
聚對苯二甲酸丁二醇酯（PBT）
傾角位移傳感器GIG
綜述
通用測斜儀微機電系統技術。
高性能、高IP等級、耐振耐沖擊以及良好的電磁兼容性使這種感應器更適應移動液壓應用程序的要求。
確保為應用程序提供強健且高性能的方案，這些應用包括農業機器、推土機和起重設備。
傾角位移傳感器GIT
頂級MEMS技術傾角傳感器
*佳的性能、高IP等級、耐振耐沖擊以及良好的電磁適應性使這種感應器更適應移動液壓應用程序的要求。
為應用程序提供強健且高性能的方案，這些應用包括農業機器、推土機和起重設備。
二、角度位移傳感器GRA
旋轉傳感器量程上限是360°，能編寫±15°每步的模擬版本。
傳感元件無磨損的狀態下, 非接觸式霍爾技術使傳感器壽命近乎無限長。
多樣化的配置方便了產品至各種載體的安裝。
高IP 保護層級，耐沖擊、耐振動，以及高電磁兼容性使這些產品更適應移動液壓應用程序的要求。
確保為應用程序提供強健且高性能的方案，這些應用包括農業機器、工業機器、物料處理設備等。
量程
±180°不同值，根據要求±15°每步段 （僅用于模擬版本）
電源電壓
+5伏直流電（僅用于0.5..4.5伏直流電輸出）；+9…+36伏直流電（參見右電源電壓輸出信號）
輸出信號
0.5...4.5伏比率計（電源 +5伏直流電）； 0.5...4.5伏; 0...10伏; 4...20毫安； CANopen協議， SAE J1939協議
電氣連接
安普超級密封連接器 6P 282108-1；德國 6P DT04-6P
旋轉分辨率和速率
12 比特（模擬輸出）；14比特（CANopen/SAE J1939輸出）； 每分鐘最大轉速120 。
線性度
< ± 0.5% FS
工作溫度與溫度系數
-40°C ... +85°C （根據要求值變高）；熱漂移< 50 ppm/°C
振動
20g - 10 Hz … 2000 Hz IEC標準 60068-2-6
沖擊
三軸脈沖； 50g 11 ms IEC標準 60068-2-27
電磁兼容性
2014/30/歐盟電磁兼容指令（EMC）
使用壽命
35 M 運行（沖次 ±75°）
IP 保護層級
IP67 - IPX9K 配有母端對接連接器AMP282090-1 （GRA-A 版本）和對接連接器DT06-6S （GRA-D 版本）
外殼材料
聚對苯二甲酸丁二醇酯（PBT）
