德國Behlke高壓開關HTS40-1000-SCR用于大型試驗室

一、產品介紹

BEHLKE電流取決于導通時間的 HV 開關，晶閘管 / SCR

●BEHLKE電堅固且價格低廉的 HV 開關，適用于放電應用以及與快速高壓 FDA 續流二極管相關的阻尼正弦振蕩的產生

高峰值電流能力

高的 di/dt，但不會影響可靠性和預期壽命具有單獨柵極驅動的單個 SCR 的數量

非常耐過載

通過簡單的 TTL 觸發脈沖 (2-5 V) 輕松觸發

BEHLKE非常緊湊和重量輕

各種冷卻選項

BEHLKE電應用說明：

BEHLKE與具有非常有限的 dv/dt 和 di/dt 能力的經典盤式晶閘管開關不同，快速 BEHLKE 晶閘管開關模塊由大量較小的晶閘管管芯（類型取決于多達 1000 個單晶閘管）組成，并聯和串聯，因此對于單個晶閘管，極值 dv/dt 和 di/dt 被有效地拆分為非臨界值。每個晶閘管都由其自己的高度同步和隔離的柵極驅動器觸發。這使得非常短的柵極布線成為可能，并避免了經典晶閘管開關設計中已知的危險熱點。BEHLKE 晶閘管開關可以在物理上可能的最高 di/dt 和 dv/dt 率以及可能的最高峰值電流下安全操作，而不會出現任何可測量的預期壽命下降。BEHLKE 晶閘管開關是真正的門控開關，不會從負載電路中汲取點火能量。這允許從幾乎 0 V（提供足夠的咬合電流）到最大電壓的安全切換，沒有任何限制

BEHLKE產品代碼：

BEHLKE 型號包含有關電壓、電流和開啟行為的編碼信息。第一個數字代表電壓，以 kV 為單位，破折號前的最后一個數字表示開啟行為（0 = 固定開啟時間，1 = 可變開啟時間）。破折號后的數字以安培 x10 為單位表示電流。特殊功能由第二個破折號后的字母編碼。示例 HTS 60-100-SCR：HTS = HV 晶閘管開關，6 = 6 kV，0 = 電流取決于固定導通時間，100 = 1000 安培，SCR = 可控硅整流器（晶閘管）。

BEHLKE型號介紹

【按 電壓排序】

1.1、BEHLKE 溫超導 40-1000-SCR

BEHLKE描述：同步。用于并行連接的 I/O。

BEHLKE最大限度電壓：4千伏

BEHLKE峰值電流：1000A

BEHLKE峰值功率：40MW

BEHLKE 準時[μs]:35…∞

BEHLKE外殼尺寸[mm 3 ]:89×64×31

四、BEHLKE型號介紹

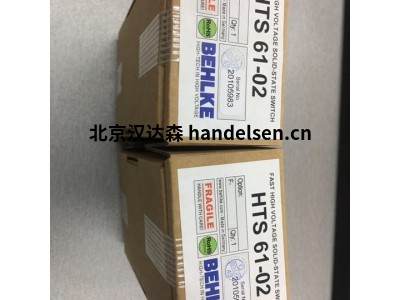

BEHLKE HTS 61-02

BEHLKE HTS 901-20-LC2

BEHLKE HTS 241-01-C

BEHLKE HTS 120-1600-SCR

BEHLKE HTS 61-02

BEHLKE HTS 800-100-SCR

BEHLKE HTS 1600-100-SCR
