HEIDENHAIN旋轉編碼器光柵尺系列產品



HEIDENHAIN 公司主要產品系列：

HEIDENHAIN 長度計 增量式長度計 長度測量儀

HEIDENHAIN 旋轉編碼器 - HEIDENHAIN編碼器

HEIDENHAIN 角度編碼器 ERM模塊化編碼器

HEIDENHAIN光柵尺 增量式光柵尺 絕對式光柵尺 直線光柵尺

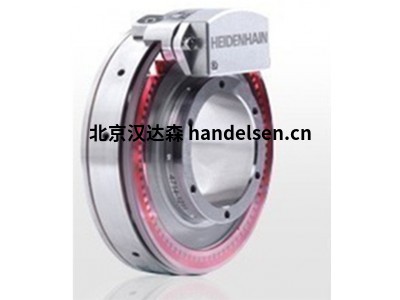

RCN 2001 和 RCN 5001 系列

用于高生產率的絕對式角度編碼器

系統精度為 ±2” / ±4”

集成定子聯軸器

空心軸，∅ 20 mm / ∅ 35 mm

每轉位置值：26 位 / 28 位

允許的高軸速

集成溫度傳感器

接口：EnDat 2.2、Fanuc Serial Interface αi、Mitsubishi 高速接口

提供功能安全



憑借純串行接口，RCN 2001 和 RCN 5001 系列編碼器允許高達 3000 rpm 的軸速度，從而實現高動態和高精度的應用。

直接驅動電機繞組的溫度評估可以與海德漢的 EIB 5200 傳感器盒結合使用。溫度數據和位置數據通過純數字接口傳輸?shù)娇刂葡到y(tǒng)。

RCN 2001 和 RCN 5001 系列角度編碼器具有 16,384 線的高線數和出色的信號質量。低電機電流噪聲和平穩的操作行為是好處，特別是在由直接驅動電機驅動的旋轉軸中。



RCN 8001系列

用于高生產率的絕對式角度編碼器

系統精度為 ±1” / ±2”

集成定子聯軸器

空心軸 ∅ 60 mm / ∅ 100 mm

每轉位置值：29 位

允許的高軸速

集成溫度傳感器

接口：EnDat 2.2、Fanuc Serial Interface αi、Mitsubishi 高速接口

提供功能安全



憑借純串行接口，RCN 8001 系列角度編碼器允許高達 1500 rpm 的軸速度，從而實現高動態和高精度的應用。直接驅動電機繞組的溫度評估可以與海德漢的 EIB 5200 傳感器盒結合使用。溫度數據和位置數據通過純數字接口傳輸?shù)娇刂葡到y(tǒng)。RCN 8001 系列角度編碼器具有 32,768 線的高線數和出色的信號質量。低電機電流噪聲和平穩的操作行為是好處，特別是在由直接驅動電機驅動的旋轉軸中。



RCN 6000 系列

帶大空心軸的絕對角度編碼器

系統精度為 ±2”

集成定子聯軸器

∅ 180 mm 的空心軸

每轉位置值：28 位

接口：EnDat 2.2、Fanuc Serial Interface αi、Mitsubishi 高速接口

提供功能安全



RCN 6000 系列角度編碼器的軸直徑為 180 mm，為旋轉軸提供了更大的設計靈活性，以及??帶集成軸承的角度編碼器的優勢。例如，電纜和液壓管路可以簡單地穿過編碼器。



RCN 6000 系列角度編碼器具有 19,998 線的高線數和出色的信號質量。低電機電流噪聲和平穩的操作行為是好處，特別是在由直接驅動電機驅動的旋轉軸中。



ECN 2000 系列

帶安裝定子聯軸器的絕對角度編碼器

系統精度為 ±10”

∅ 50 mm 的空心軸

每轉位置值：25 位

接口：EnDat 2.2、Fanuc Serial Interface αi、Mitsubishi 高速接口



即使使用直徑為 50 mm 的空心軸，ECN 2000 系列角度編碼器也非常緊湊，因此適用于狹窄的安裝空間。安裝的定子聯軸器將測量軸直接連接到角度編碼器軸。



ECN 2000 系列角度編碼器的行數為 2048，分辨率為 25 位。這與 ±10 "的系統精度相結合，使其適用于具有中等精度要求的旋轉軸。













HEIDENHAIN 公司主要產品具體型號：

heidenhain    id.Nr.:549882-01 ROC 413 2048

heidenhain    id.Nr.:376886-OF ROD 486 3600

heidenhain    id.Nr.:336974-4K LS 623 320mm

heidenhain    MT12 ID:243602-06

heidenhain    LS186C-740 Nr.336963-18

heidenhain    MT12 0-12mm ±0.05μm Id.:243602-06

heidenhain    SG60M Id.:317436-02

heidenhain    ERN1387 2048 Id.:385487-51(old 312215-67)

heidenhain    MT1281 Id.:331314-02

heidenhain    ERN1331 1024 Id.:538727-52(old 317393-02)

heidenhain    LS186C 940mm Id.:336963-20

heidenhain    ERN480 Id.:385480-41

heidenhain    MT12W Id.:231011-03

heidenhain    MT60M Id.:359341-01

heidenhain    id.Nr.:549882-01 ROC 413 2048

heidenhain    200032-01

heidenhain    631715-10

heidenhain    EQN1325-2048 ID：586653-06

heidenhain    LF183 ML240 ID:348225-28

heidenhain    LS623 ML370mm Id:336974-4m

heidenhain    ROD280,Id:512132-21

heidenhain    ROD480,Id:376880-65

heidenhain    ROD480,Id:376880-70

heidenhain    LC 182 340MM ID: 387092-25

heidenhain    LC 192F 740MM ID:387089-06

heidenhain    LS 403 520 mm, Id.-Nr.: 334755-25

heidenhain    LC 481 320 mm, Id.-Nr.: 353703-14

heidenhain    KBG 2m KF Id.-Nr.: 369124-02

heidenhain    RON 886 ID:355886-12

heidenhain    ID:291697-05

heidenhain    ID:291697-08

heidenhain    IBV 102 ID:536422-20

heidenhain    IBV606 ID:331918-12

heidenhain    LS 186C/ML 440 id： 336963-15

heidenhain    LS 186C/ML 540 id：336963-16

heidenhain    ROD426-2000 ID:376846-LP

heidenhain    528100-30 ECN 113 2048

heidenhain    EQI 1130 ID:598412-03

heidenhain    ID:329991-04

heidenhain    ERN1387 id.Nr.:727221-51

heidenhain    ERM 209 1400 IMPULES ID:354005-03 substitu for ID:319 125-03

heidenhain    ROC 413 2048 impulse;ID-NR:599501-10

heidenhain    ST1278 ID.383963-03

heidenhain    AE LS 187 id.Nr:594878-02

heidenhain    AE LB382C ID:315420-04

heidenhain    LS 487C 520mm id.Nr:572248-10

heidenhain    AE LB 302C id.Nr:315420-02

heidenhain    LS 487 120mm 572250-02

heidenhain    3m 344228-03

heidenhain    ROC 413 512 549882-01

heidenhain    ID:385464-42

heidenhain    ID:393000-07

heidenhain    ID:631702-74

heidenhain    ID:376836-20

heidenhain    ID:385438-31

heidenhain    376836-20 ROD 436 1024

heidenhain    9m KF，ID.310127-09

heidenhain    LS 186C 540 mm Id.-Nr. 336963-41

heidenhain    ID:631713-01

heidenhain    EQN 1325 2048 id.Nr.:538234-51

heidenhain    ERN 1361 2048 id.Nr.:385489-56

heidenhain    ROQ 425 2048 id.Nr.:599502-03

heidenhain    LS 487 120mm 572250-02

heidenhain    3m 344228-03

heidenhain    ROC 413 512 549882-01

heidenhain    200032-01

heidenhain    3M KF ID.NR:310740-03

heidenhain    LS 623 ID.NR:336974-4M

heidenhain    LC 481,720 mm Id Nr: 372849-22

heidenhain    ROD1030 100 ID.Nr.：534901-53

heidenhain    ERN 431 1024 IMPULSE ID:309288-01

heidenhain    ID:631703-17

heidenhain    ROD426/720 376846-LZ

heidenhain    528100-30 ECN 113 2048

heidenhain    ID:360645-09

heidenhain    MT 12W ID:231011-03

heidenhain    ID:310128-01

heidenhain    AE LS 186C ID:326797-04

heidenhain    LS 187 440mm ID:526971-04

heidenhain    ROC 413 512 549882-01

heidenhain    200032-01

heidenhain    LC 192 F 440mm id.Nr.:387093-14

heidenhain    21 pol 291697-30

heidenhain    21 pol 291698-30

heidenhain    RCN 729 Id-Nr:529717-02

heidenhain    LC 192F Id-Nr:387089-08
