SEIKA NG2、NG3 和 NG4
特征
線性輸出特性
測量精度高
最小線性偏差
長期穩定性高
無滯后輸出信號
最小零點漂移
集成傳感器電子設備
低功耗
不同的輸出信號選項
不受環境電磁場干擾
防震，因?yàn)闆](méi)有移動的機械部件
非常緊密的密封
傳感器在外殼內與測量點電氣隔離 - 無接地連接
使用夾緊環可 360° 調節零點
描述

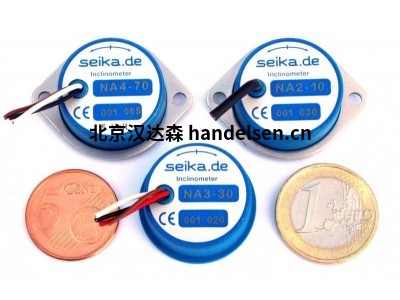

NG2、NG3 和 NG4 是電容式液體傾角儀，帶有集成傳感器電子元件。它們采用模擬直流輸出制造。傳感器電子設備只需要最小的功率，并與具有高精度和高長期穩定性的電容式初級變壓器結合使用。
該測量技術使要測量的角度與輸出信號之間存在線性關系。確定的角度與當?shù)氐闹亓铀俣葻o(wú)關，這意味著無論在哪里進行測量，無論是在歐洲、澳大利亞、珠穆朗瑪峰還是在月球上，都可以在任何地方正確測量?jī)A角。
應用
傾角計 NG2、NG3 和 NG4 適用于需要高測量精度、低線性偏差和高長期穩定性的應用，以測量相對較大的傾角。
典型應用領域包括建筑、采礦、車輛、測量設備、飛機、運輸和輸送系統以及船舶。
技術規格
典型 NG2 NG3 NG4
測量范圍 ±10 度 ±30 度 ±80 度
分辨率 <0.001 度 <0.003 度 <0.01 度
線性偏差 < 測量范圍的 0.1%
橫向靈敏度 <0.5% at 45° 傾斜
穩定時間約 0.3 秒
抗機械過載能力 10 000 g（約 100 000 m/s2）
供電電壓UbN（穩壓）5V
允許的電源電壓范圍 Ubz 3V ... 6V
Ub = 5V 時消耗的電流約 1mA
防護等級 IP65
工作溫度 -40°C ... +85°C
儲存溫度 -45°C ... +90°C
重量（不含夾緊環或電纜）約 110克
電氣連接 0.5m 屏蔽電纜 Ø 4.6mm
UbN = 5 伏時的模擬直流輸出值
靈敏度 約10mV/度 約7mV/度 約4.5mV/度
靈敏度溫漂<-0.12%/K
零點溫漂<0.01mV/K
Ub=5V (2,5±0,1)Volt 時的零偏移 - 通常：0,5Ub±4%
輸出阻抗 10 kOhm
SEIKA NG360
特征
集成 16 位微處理器
RS485總線輸出信號
無測量范圍限制
0.01 度分辨率
最小線性偏差
長期穩定性高
無滯后輸出信號
最小零點漂移
不受環境電磁場干擾
防震，因?yàn)闆](méi)有移動的機械部件
非常緊密的密封
傳感器與測量點電氣隔離 - 無接地連接
使用夾緊環可 360° 調節零點
集成溫度測量糾正任何與溫度相關的測量誤差
描述
NG360 是一款電容式液體傾角儀，帶有集成傳感器電子設備和 16 位微處理器。測量結果通過 RS485 端口傳輸以進行進一步處理。使用一條通信線路最多可以操作 78 個傳感器。
該測量方法提供了待測角度和輸出信號之間的線性關系。確定的角度與當?shù)氐闹亓铀俣葻o(wú)關，這意味著無論在哪里進行測量，無論是在歐洲、澳大利亞、珠穆朗瑪峰還是在月球上，都可以在任何地方正確測量?jī)A角。與溫度相關的不準確性由集成微處理器糾正。
應用
NG360 傾角儀適用于需要測量任何角度以便在 PC 上進行進一步處理的應用。
典型應用領域包括建筑、采礦、車輛、飛機、船舶、測量設備以及運輸和輸送系統
技術規格
NG360 型
測量范圍 360 度
分辨率 0.01 度
尺寸見尺寸圖
線性偏差±0.25度
橫向靈敏度 < ±0.1 度，傾斜 45°
穩定時間約 0.3 秒
供電電壓 UbN 9V ... 15V
電源電壓導通時間 < 50ms
電流消耗約。 40毫安
防護等級 IP65
工作溫度 -40 至 +85°C
儲存溫度 -45 至 +90°C
重量（不含夾緊環或電纜）約 110克
電氣連接 1m 屏蔽電纜 Ø 4.6 mm
