HEIDENHAIN進口角度旋轉編碼器測量?jī)x供應



HEIDENHAIN 公司主要產品系列：

HEIDENHAIN 長度計 增量式長度計 長度測量?jī)x

HEIDENHAIN 旋轉編碼器 - HEIDENHAIN編碼器

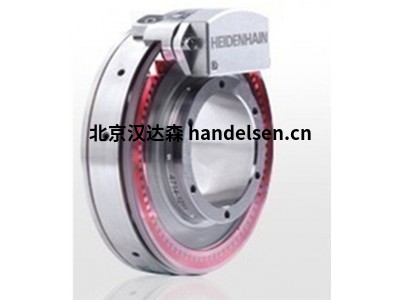

HEIDENHAIN 角度編碼器 ERM模塊化編碼器

HEIDENHAIN光柵尺 增量式光柵尺 絕對式光柵尺 直線光柵尺



RCN 2001 和 RCN 5001 系列

用于高生產率的絕對式角度編碼器

系統精度為 ±2” / ±4”

集成定子聯軸器

空心軸，∅ 20 mm / ∅ 35 mm

每轉位置值：26 位 / 28 位

允許的高軸速

集成溫度傳感器

接口：EnDat 2.2、Fanuc Serial Interface αi、Mitsubishi 高速接口

提供功能安全



憑借純串行接口，RCN 2001 和 RCN 5001 系列編碼器允許高達 3000 rpm 的軸速度，從而實現高動態和高精度的應用。

直接驅動電機繞組的溫度評估可以與海德漢的 EIB 5200 傳感器盒結合使用。溫度數據和位置數據通過純數字接口傳輸?shù)娇刂葡到y(tǒng)。

RCN 2001 和 RCN 5001 系列角度編碼器具有 16,384 線的高線數和出色的信號質量。低電機電流噪聲和平穩的操作行為是好處，特別是在由直接驅動電機驅動的旋轉軸中。



RCN 8001系列

用于高生產率的絕對式角度編碼器

系統精度為 ±1” / ±2”

集成定子聯軸器

空心軸 ∅ 60 mm / ∅ 100 mm

每轉位置值：29 位

允許的高軸速

集成溫度傳感器

接口：EnDat 2.2、Fanuc Serial Interface αi、Mitsubishi 高速接口

提供功能安全



憑借純串行接口，RCN 8001 系列角度編碼器允許高達 1500 rpm 的軸速度，從而實現高動態和高精度的應用。直接驅動電機繞組的溫度評估可以與海德漢的 EIB 5200 傳感器盒結合使用。溫度數據和位置數據通過純數字接口傳輸?shù)娇刂葡到y(tǒng)。RCN 8001 系列角度編碼器具有 32,768 線的高線數和出色的信號質量。低電機電流噪聲和平穩的操作行為是好處，特別是在由直接驅動電機驅動的旋轉軸中。



RCN 6000 系列

帶大空心軸的絕對角度編碼器

系統精度為 ±2”

集成定子聯軸器

∅ 180 mm 的空心軸

每轉位置值：28 位

接口：EnDat 2.2、Fanuc Serial Interface αi、Mitsubishi 高速接口

提供功能安全



RCN 6000 系列角度編碼器的軸直徑為 180 mm，為旋轉軸提供了更大的設計靈活性，以及??帶集成軸承的角度編碼器的優勢。例如，電纜和液壓管路可以簡單地穿過編碼器。



RCN 6000 系列角度編碼器具有 19,998 線的高線數和出色的信號質量。低電機電流噪聲和平穩的操作行為是好處，特別是在由直接驅動電機驅動的旋轉軸中。



ECN 2000 系列

帶安裝定子聯軸器的絕對角度編碼器

系統精度為 ±10”

∅ 50 mm 的空心軸

每轉位置值：25 位

接口：EnDat 2.2、Fanuc Serial Interface αi、Mitsubishi 高速接口



即使使用直徑為 50 mm 的空心軸，ECN 2000 系列角度編碼器也非常緊湊，因此適用于狹窄的安裝空間。安裝的定子聯軸器將測量軸直接連接到角度編碼器軸。



ECN 2000 系列角度編碼器的行數為 2048，分辨率為 25 位。這與 ±10 "的系統精度相結合，使其適用于具有中等精度要求的旋轉軸。













HEIDENHAIN 公司主要產品具體型號：

heidenhain    id.Nr.:549882-01 ROC 413 2048

heidenhain    id.Nr.:376886-OF ROD 486 3600

heidenhain    id.Nr.:336974-4K LS 623 320mm

heidenhain    MT12 ID:243602-06

heidenhain    LS186C-740 Nr.336963-18

heidenhain    MT12 0-12mm ±0.05μm Id.:243602-06

heidenhain    SG60M Id.:317436-02

heidenhain    ERN1387 2048 Id.:385487-51(old 312215-67)

heidenhain    MT1281 Id.:331314-02

heidenhain    ERN1331 1024 Id.:538727-52(old 317393-02)

heidenhain    LS186C 940mm Id.:336963-20

heidenhain    ERN480 Id.:385480-41

heidenhain    MT12W Id.:231011-03

heidenhain    MT60M Id.:359341-01

heidenhain    id.Nr.:549882-01 ROC 413 2048

heidenhain    200032-01

heidenhain    631715-10

heidenhain    EQN1325-2048 ID：586653-06

heidenhain    LF183 ML240 ID:348225-28

heidenhain    LS623 ML370mm Id:336974-4m

heidenhain    ROD280,Id:512132-21

heidenhain    ROD480,Id:376880-65

heidenhain    ROD480,Id:376880-70

heidenhain    LC 182 340MM ID: 387092-25

heidenhain    LC 192F 740MM ID:387089-06

heidenhain    LS 403 520 mm, Id.-Nr.: 334755-25

heidenhain    LC 481 320 mm, Id.-Nr.: 353703-14

heidenhain    KBG 2m KF Id.-Nr.: 369124-02

heidenhain    RON 886 ID:355886-12

heidenhain    ID:291697-05

heidenhain    ID:291697-08

heidenhain    IBV 102 ID:536422-20

heidenhain    IBV606 ID:331918-12

heidenhain    LS 186C/ML 440 id： 336963-15

heidenhain    LS 186C/ML 540 id：336963-16

heidenhain    ROD426-2000 ID:376846-LP

heidenhain    528100-30 ECN 113 2048

heidenhain    EQI 1130 ID:598412-03

heidenhain    ID:329991-04

heidenhain    ERN1387 id.Nr.:727221-51

heidenhain    ERM 209 1400 IMPULES ID:354005-03 substitu for ID:319 125-03

heidenhain    ROC 413 2048 impulse;ID-NR:599501-10

heidenhain    ST1278 ID.383963-03

heidenhain    AE LS 187 id.Nr:594878-02

heidenhain    AE LB382C ID:315420-04

heidenhain    LS 487C 520mm id.Nr:572248-10

heidenhain    AE LB 302C id.Nr:315420-02

heidenhain    LS 487 120mm 572250-02

heidenhain    3m 344228-03

heidenhain    ROC 413 512 549882-01

heidenhain    ID:385464-42

heidenhain    ID:393000-07

heidenhain    ID:631702-74

heidenhain    ID:376836-20

heidenhain    ID:385438-31

heidenhain    376836-20 ROD 436 1024

heidenhain    9m KF，ID.310127-09

heidenhain    LS 186C 540 mm Id.-Nr. 336963-41

heidenhain    ID:631713-01

heidenhain    EQN 1325 2048 id.Nr.:538234-51

heidenhain    ERN 1361 2048 id.Nr.:385489-56

heidenhain    ROQ 425 2048 id.Nr.:599502-03

heidenhain    LS 487 120mm 572250-02

heidenhain    3m 344228-03

heidenhain    ROC 413 512 549882-01

heidenhain    200032-01

heidenhain    3M KF ID.NR:310740-03

heidenhain    LS 623 ID.NR:336974-4M

heidenhain    LC 481,720 mm Id Nr: 372849-22

heidenhain    ROD1030 100 ID.Nr.：534901-53

heidenhain    ERN 431 1024 IMPULSE ID:309288-01

heidenhain    ID:631703-17

heidenhain    ROD426/720 376846-LZ

heidenhain    528100-30 ECN 113 2048

heidenhain    ID:360645-09

heidenhain    MT 12W ID:231011-03

heidenhain    ID:310128-01

heidenhain    AE LS 186C ID:326797-04

heidenhain    LS 187 440mm ID:526971-04

heidenhain    ROC 413 512 549882-01

heidenhain    200032-01

heidenhain    LC 192 F 440mm id.Nr.:387093-14

heidenhain    21 pol 291697-30

heidenhain    21 pol 291698-30

heidenhain    RCN 729 Id-Nr:529717-02

heidenhain    LC 192F Id-Nr:387089-08

heidenhain    LC 182 Id-Nr:368563-09

heidenhain    AE LS 192F Id-Nr:515251-01





HEIDENHAIN公司在在高精位置測量和控制技術領域處于世界領導地位 。公司擁有研發和生產測量設備和數控系統的豐富經驗和專業知識，為未來大型設備和生產型機床的自動化打造發展基礎。

海德漢公司的產品是機床和大型設備高效和有效工作的保證。 自1948年海德漢公司在德國Traunreut重建后，現已累計交付超過450萬套直線光柵尺，800萬套旋轉編碼器和角度編碼器，450,000臺數顯裝置和近220,000套TNC數控系統。 今天乃至未來，這期間所積累的專業知識都將成為海德漢公司是您正確選擇的保證。

持續提供技術卓越產品，可靠和貼近客戶的產品，以及面向?qū)嵱玫睦砟钍呛５聺h公司發展的基礎。 海德漢公司一方面與科研機構合作，也與客戶密切合作。 我們?yōu)橛脩?hù)提供大量高度個性化的直線和角度計量解決方案，充分體現我們的超強競爭能力。 這包括我們?yōu)槿驑?biāo)準實驗室設計研制的測量和檢測設備，應用于天文望遠鏡和衛星接收天線的角度編碼器。 海德漢的標準產品也受益于這些項目中積累的知識和經驗

heidenhainMT12W,12MM Id.231011-03變送器

heidenhainLS187C,940MM,Id.526974-09（LS186C,940MM）3M,KF,Id.360645-03編碼器

heidenhainLS187C,1540MM,Id.526974-15（LS186C,1540MM）3M,KF,Id.360645-03編碼器

heidenhainEQN13252048 Id.538234-51編碼器

heidenhainMT12W,Id.231011-03變送器

heidenhain1 m KF ID.Nr:360645-01編碼器附件

heidenhainLS 187 740MM ID.Nr:526971-07編碼器

heidenhainLS 187 1340MM ID.Nr:526971-13編碼器

heidenhain3 m KF ID.Nr:360645-03編碼器附件

heidenhainEQN 425 ID.631713-01編碼器

heidenhainERN 421 2500 538723-51編碼器

heidenhainKBG 9m KF ID:310128-09編碼器附件

heidenhainERN 1331 1024impulse ID.Nr.:538727-52編碼器

heidenhainAK LIDA 17C Id.Nr.:313110-A5讀數頭（編碼器附件）

heidenhainMT12 Nr:243602-01長度計

heidenhainumrichter leistungsmodul Nr:513037-01模塊

heidenhainLB 382 Id.:315 420-03光柵頭

heidenhainLS187 ML=1040MM Id.:527 389-10 and Id.:360645-03光柵尺

heidenhainLB 302 ML=6640MM Id.:316 530-74光柵尺

heidenhainLB 302 ML=7040MM Id.:316 530-78光柵尺

heidenhainIBV101 Id.:536 398-01光柵尺適配器

heidenhainLS187 ML=1740MM Id.:527 389-17 and Id.:360645-03光柵尺

heidenhainAELS187 Id.: 387 532-03光柵頭

heidenhainID:369124-03光柵尺附件

heidenhainLC182-440 ID:368563-03光柵尺

heidenhainROD426 376846-LZ編碼器

heidenhainEQN 1325 ,2048,ID。：538234-51編碼器

heidenhainERN 430 2048imp ID.NR:385430-02編碼器

heidenhainROD 426 ID.NR:376846-KA編碼器

heidenhainROD426-2000 ID:376846-LP編碼器

heidenhainROD 426 1024 27S12-03 5V編碼器

heidenhainLB382C Id.Nr.315420-04編碼器

heidenhain538727-55 ERN 1381,1024旋轉編碼器

heidenhain385489-56 ERN 1381 2048旋轉編碼器

heidenhainLS 623 ID.NR:336974-4M長度計

heidenhain3M KF ID.NR:310740-03線纜

heidenhainERN.1381 ID.NR:385489-56編碼器

heidenhainAELB.382C ID.NR:315420-04讀數頭

heidenhainEQN 425.512 IMPULSE ID.NR:631713-01編碼器

heidenhainEQN 425 2048 2MPULSE ID.NR:605381-01編碼器

heidenhainEXE101,Id.:536397-06放大器

heidenhainLS487C,1440mm,Id.:572248-21光柵尺

heidenhainMT12W ,Id.:231011-03長度計

heidenhainIBV606,Id.:331918-13放大器

heidenhainLS487C,1020mm,Id.:572248-17光柵尺

heidenhainERN430,1024,Id.:385438-12編碼器

heidenhainAELS487C,Id.:594875-01光柵尺讀數頭

heidenhainEQN 1325 2048 INPULSE ID.NR:655251-51編碼器

heidenhainROD 436.1000編碼器

heidenhainLS 187 1440 mmId.-Nr. 526971-14光柵尺

heidenhainLS 187 2040 mmId.-Nr. 526971-19光柵尺

heidenhain3 m, KFId.-Nr. 360645-03線纜

heidenhainAK ERM 18 ID.NR:393692-27探頭

heidenhainLC 182 440mmID.Nr.:368563-03光柵尺

heidenhainLC-192F.1240mmID.Nr.:387089-11光柵尺

heidenhainERN 430 1024ID.Nr.:385438-11編碼器

heidenhainERN1381.001-2048 Id-Nr.:385489-56編碼器

heidenhainERN1387.020-2048 Id-Nr.:385487-03編碼器

heidenhainAE LB382C Id-Nr.:315420-04光柵頭

heidenhain3m KF Id-Nr.:310128-03電纜

heidenhainRON285 ID:358699-01編碼器

heidenhainID.Nr.:316531-46 LB-302C 4010mm光柵尺

heidenhainID.Nr.:512132-01 ROD 280C 18000impulse編碼器

heidenhain310128-03 3m線纜

heidenhain315420-04 AE LB 382C讀數頭（光柵尺附件）

heidenhain263744-04 AE LS 107讀數頭（光柵尺附件）

heidenhain255337-15 AE LB 326讀數頭（光柵尺附件）

heidenhainLF 183 740MM ID:348225-33光柵尺

heidenhainLF-183C 1440MM ID:348226-30光柵尺

heidenhainERN 1331 ID.Nr.:538727-55編碼器

heidenhainLC-182 3040MM ID:368563-23光柵尺

heidenhainROD 436 2000 Id.-Nr. 376836-25編碼器

heidenhainLS 186C 740 mm Id.-Nr. 336963-43光柵尺

heidenhainROD1080 3600,Id.:322802-33（534904-33）編碼器

heidenhainAELS487C,Id.:348427-02（594875-01）光柵頭

heidenhainAE LB326,Id.:255337-15光柵頭

heidenhainAELB301,Id.:284931-01光柵頭

heidenhainId.Nr.:315420-03 AE LB 382讀書頭（光柵尺附件）

heidenhainERN1331-1024 ID:538727-52編碼器

heidenhainAELS477, Id-Nr. 350407-26光柵頭

heidenhainERN 1387 2048 385487-51編碼器

heidenhainROD 425 512 586634-07（old.312218-07）編碼器

heidenhain385487-51 ERN1387 2048編碼器

heidenhain385489-56 ERN1381 2048編碼器

heidenhain385480-18 ERN 480 2048編碼器

heidenhainLB 382 1440mm 315416-20光柵尺

heidenhainAE LS 186C 658492-01讀數頭

heidenhainRCN 226 ID:533110-01光柵尺

heidenhainERN 420 ID:385420-53光柵尺

heidenhainROQ 425 512 631703-07編碼器

heidenhainK17 296746-03編碼器接頭

heidenhainROC 413 512 631695-08編碼器

heidenhainERN431-1024 ID:385438-31編碼器

heidenhainERN430 2048 Id-Nr.385430-28編碼器

heidenhainMT 1281 Id-Nr.331314-02光柵尺

heidenhainLC192 640MM ID:387089-05 substitute for :ID:360676-05光柵尺

heidenhainKF 3m ID:343421-03光柵尺

heidenhainMT12W Nr:231011-03光柵尺讀數頭

heidenhainLC 483 Id.Nr.:557649-03光柵尺

heidenhainERN 1387 2048 Id.Nr.:385487-51編碼器

heidenhainLS 487C 1240mm ID.Nr.:560526-20光柵尺

heidenhainLB 382C 2040mm Id.Nr.:315418-09光柵尺

heidenhainLC 192 F 940 id.Nr.:387086-09光柵尺

heidenhainLC 192 F 840 id.Nr:387086-08光柵尺

heidenhain291698-01接頭

heidenhainLS187C（1240mm）526974-12光柵

heidenhainLS 187C 1640 ID-Nr.526974-16光柵

heidenhainLS 187C 940 ID-Nr.526974-09光柵

heidenhainID:310128-01電纜

heidenhainEXE101 Id.:536397-01編碼器

heidenhain291697-04接頭

heidenhain291697-05接頭

heidenhainLS704 336978-G7光柵尺

heidenhainLIP58 375056-01讀數頭



HEIDENHAIN有內置軸承的旋轉編碼器

HEIDENHAIN ERN、ECN和EQN旋轉編碼器自帶軸承和安裝的定子聯軸器，具有安裝簡單、總長度短的特點。其應用包括用于簡單測量任務以及飼服驅動的位置和轉速控制?？招妮S可以直接滑入并固定在被測軸上。

HEIDENHAIN ROD、ROC和ROQ旋轉編碼器自帶軸承且具有密封結構。這些編碼器均堅固耐用、結構緊湊。它通過一個分離聯軸器由轉子連接被測軸，聯軸器可以補償軸向運動和編碼器軸與被測軸的不同軸度。



HEIDENHAIN無內置軸承的旋轉編碼器

除了系統的精確度之外，測頭的安裝和調整通常對于無內置軸承的旋轉編碼器的精度也有很大影響。最重要的是與被測軸的安裝同心度和徑向跳動。

感應式ECI/EQI 1300旋轉編碼器與光電式ExN 1300編碼器尺寸兼容：采用中信螺栓固定。編碼器的定子夾緊在定位孔中。
