PUJOL蝸輪減速機驅動器系列參數
機加工零件在切割機、磨床、臥式和立式加工中心、柔性制造單元、熱處理爐和萬能磨床中生產。質量和控制部門確保所有過程的可靠性，配備三維機器，能夠以極高的精度驗證組件的精加工。用于驗證和實驗的測試臺確保性能和最終技術質量。
PUJOL產品分類：蝸輪減速機
斜齒輪減速機
王博雅
QQ：2353585188
手機：18519029373
電話：010-64714988-192
傳真：010-84786709-667
郵件：sales12@handelsen.cn |
 |
 |
斜齒輪錐齒輪減速器
驅動器
PUJOL產品分類介紹：

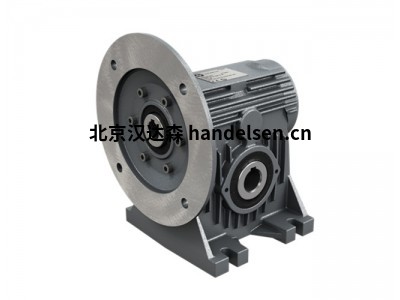

一、蝸輪減速機
LXW
全新LXW系列
首頁 / LXW
LXW 蝸輪蝸桿減速機目前在效率和靈活性方面代表了市場需求的解決方案。LXW 系列也可作為緊湊型整體螺旋/蝸桿選項提供，其設計考慮了模塊化：少量基本型號可應用于廣泛的額定功率，確保最佳性能和從 7.5 到 1000 的減速比.
特征：
尺寸： 90、110、130
可用版本：適用于電機聯軸器，帶輸入軸，帶扭矩限制器
功率：高達 18,5 kW
外殼：灰口鑄鐵
比率：在 7,5 和 100 之間
最大扭矩： 1.550 Nm 和最大允許徑向載荷 18.000 N
額定扭矩：高達 1.025 Nm
配有合成油并允許通用安裝位置，無需修改潤滑劑量
蝸輪：青銅 Cu Sn12 Ni2 (UNI7013-10)
地蝸桿輪廓 ZI (UNI4760)
承載能力符合：ISO.14521、DIN.3996、BS 721、AGMA 6034、ISO 6336、DIN 3990、DIN 743、ISO 281
涂有 RAL 5010 藍色環氧聚酯粉末
蝸輪減速機有不同的組合：LXW + LXW C , LXWC + LXWC
選項：保護蓋、扭矩臂、輸出法蘭、輸出軸套件、扭矩限制器、氟橡膠油封、低溫/高溫和食品級油、加注/排放/通氣/液位塞、加強輸出
LWP – LWB
新的 LW 系列
主頁 / LWP – LWB
具有蝸輪變速箱的簡單性和鑄鐵外殼提供的堅固性的變速箱。它們可以輕松地與其他齒輪箱組合，因此有助于配置各種減速比。它們是長壽命的油齒輪箱，幾乎不需要維護。
特征：
LWP - LWB – 尺寸： 40、50、63
提供 LWBC-LWPC 版本：電機連接配置和 LWP-LWB 版本，實心輸入軸
功率：高達 140 Nm
灰口鑄鐵外殼
帶支腳的 LWP 套管和帶法蘭的 LWB 套管
各種輸出軸直徑
額定扭矩：高達 140 Nm
比率：在 5 到 100 之間
提供不同的輸入和輸出版本和附件
表面硬化和回火鋼蝸輪和青銅冠 Cu Sn12 Ni2 (UNI7013-10)
ZI（UNI4760）漸開線蝸輪齒廓
根據以下標準驗證負載能力：ISO 14521、DIN 3996、BS 721、AGMA 6034、ISO 6336、DIN 3990、DIN 743、ISO 281
選項：保護蓋、反作用力臂、輸出法蘭、輸出軸、氟橡膠密封圈、高/低溫潤滑劑和食品工業
LAC
二、斜齒輪減速機
SXH
SXH 產品系列旨在即使在操作條件下也能提供最大的可靠性，保證了完全的多功能性，適用于需要高徑向載荷的應用。
SXH 系列包括大量用途廣泛的鑄鐵型號，尺寸從 250 到 900。
尺寸： 250、300、350、400、500、600、700、900
可用版本： H - 適用于電機聯軸器，IH - 帶輸入軸，CH - 帶緊湊型電機，PH - 適用于帶彈性接頭的電機聯軸器
帶腳、法蘭 F 或通用 U 的外殼
功率：高達 45 kW
采用剃齒或磨削輪廓進行淬火和回火的齒輪
帶 1、2 和 3 個減速級的齒輪裝置
減速比：在 1,23 和 282,10 之間
最大扭矩： 8.000 Nm 和最大允許徑向載荷 55.000 N
額定扭矩：高達 8.000 Nm
G200 灰口鑄鐵外殼具有高強度并通過 FEM 分析進行了優化
根據 ISO 6336 計算并根據 AGMA 2001 驗證的負載能力
涂有 RAL 5010 藍色環氧聚酯粉末
附件：輸出法蘭、逆止裝置、氟橡膠油封
IP-IB
簡單的設計、低維護成本和強度，使該減速機適用于任何類型的環境。
鑄鐵減速機。
尺寸： 84、102、128、142、162
帶 2 個減速級的減速機
提供以下版本：用于電機連接的 IBC-IPC，帶輸入軸的 IP-IB
帶腳的 IP 外殼和帶法蘭的 IB
淬硬和磨削鋼齒輪
額定扭矩：高達 617 Nm
比率：從 2,1 到 46,03
提供不同的輸入和輸出版本和附件
功率：高達 7,5 kW
三、斜齒輪錐齒輪減速器
KXB
KXB 系列齒輪減速器的技術含量可實現非凡的性能/壽命比。這些高度通用的齒輪裝置已成功用于大量工業和民用應用。KXB 裝置提供的性價比和輸出扭矩/重量比，特別是考慮到它們需要非常有限的維修。
提供尺寸從 303 到 1003 的鑄鐵。
尺寸： 303、403、503、603、703、903、1003
可用版本：適用于電機聯軸器，帶輸入軸，帶緊湊型電機，適用于帶彈性接頭的電機聯軸器
帶腳 C、法蘭 FC 和通用 UC 的外殼
功率：高達 90 kW
采用剃齒或磨削輪廓進行淬火和回火的齒輪
帶 3 個減速級的傳動裝置
帶磨合輪廓的格里森螺旋錐齒輪副，作為第二減速級安裝，以實現更高的阻力
減速比：介于 5,71 和 187,24 之間
最大扭矩： 13.000 Nm 和最大允許徑向載荷 80.000 N
額定扭矩：高達 13.000 Nm 和最大允許徑向載荷 80.000 N
采用 FEM 分析優化的高強度外殼和灰鑄鐵 G200 的輸入和輸出法蘭，確保頂級性能和高可靠性
根據 ISO 6336 和 AGMA 2001 計算和驗證的負載能力
涂有 RAL 5010 藍色環氧聚酯粉末
附件：扭力臂、輸出法蘭、輸出軸、收縮盤、逆止裝置、保護罩套件、氟橡膠油封、加強輸出、組裝/拆卸套件
KXA
KXA 斜齒輪錐齒輪減速機 – 鋁
KXA 系列齒輪減速機的技術含量可實現非凡的性能/壽命比。這些高度通用的齒輪裝置已成功用于大量工業和民用應用。KXA 裝置提供卓越的性價比和輸出扭矩/重量比，特別是考慮到它們需要非常有限的維修。
提供尺寸從 200 到 350 的鋁材。
尺寸： 200、250、350。
可用版本： KXAC - 適用于電機聯軸器，KXA - 帶輸入軸
通用外殼
功率：高達 5,5 千瓦
采用剃齒或磨削輪廓進行淬火和回火的齒輪
帶 2 級和 3 級減速級的傳動裝置
用于尺寸 200、250 的準雙曲面錐齒輪，用于尺寸 A70 的格里森錐齒輪副，均帶有磨合輪廓
減速比：在 7,62 和 442,76 之間
最大扭矩： 450 Nm 和最大允許徑向載荷 10.000 N
壓鑄鋁合金外殼
根據 ISO 6336 和 AGMA 2001 計算和驗證的負載能力
涂有 RAL 5010 藍色環氧聚酯粉末
附件：扭力臂、輸出法蘭、輸出軸、收縮盤、氟橡膠油封
四、驅動器
A510S
A510s 的特點是針對高動態應用和高達 200% 的顯著扭矩過載的高性能矢量控制，例如起重機、電梯、鉆孔機、壓力機、收卷機/放卷機、紡紗機。
速度范圍：1:1000
速度精度：±0.1%
0 Hz 時的啟動扭矩：200%
得益于三模式自整定功能，驅動器幾乎可以適應所有工況，用戶可以顯著減少調試時間，最大限度地提高產品性能。
AM16 系列具有復雜的速度和轉矩控制算法，允許通過開環調節和反饋模式管理異步感應電機 (IM) 和永磁同步電機 (PM) 并提供靜止轉矩。
A510s 驅動器分布在從 0,75kW 到 315kW 的寬功率范圍內，采用 3ph 400V 電源。
除了電機控制功能外，AM16 系列還配備了可通過梯形語言編程的集成 PLC，使變頻器能夠獨立管理過程。
特征：
用于感應電機 (IM) 的高級閉環、V/f 和無傳感器矢量控制，
永磁電機 (PM) 的控制
三模電機自整定功能
0Hz 時額定轉矩的 200%
重載/正常運行
先進的再生負載處理能力
集成制動晶體管高達 30kW
RTU Modbus RS485 接口，通過 RJ45
Profibus/DeviceNet/以太網 (TCP/IP)/CANopen 通訊接口模塊
3種PWM調制方式 電機降噪功能
提供多語言顯示
8個多功能輸入
4個多功能輸出
可編程繼電器 輸出觸點
輸入輸出缺相控制
根據溫度自動調整調制頻率
帶密碼的參數保護
16 個可編程固定速度
每個固定速度有 16 個加速/減速斜坡
16 個可編程循環速度序列
脈沖串頻率參考（速度）
4 個加/減速獨立 S 斜坡
具有梯形圖語言的內部 PLC 功能（定時器、計數器、
比較器，……）
可在顯示器上監控的PID功能
PTC輸入
機電制動控制邏輯
可顯示的輸入輸出值
電源故障時受控電機停止（即時捕捉）
斷電后自動重啟
節能功能
主要部件的預測性維護功能。
E510S
E510 驅動器系列是一種先進的開環矢量驅動器。對于需要具有多種集成功能（如內置 PLC）以及良好扭矩特性的驅動器的機器制造商來說，它是理想的解決方案。對于惡劣的環境，E510 可提供 IP66。
E510 提供單相 (1ph) 和三相 (3ph) 電源。
全系列配備符合C2級的集成EMC濾波器（可拆卸）。
所有版本都具有集成 PLC 和額外的自動功能，由于不需要外部控制器，因此可以節省成本。由于所有單元都配備了標準的集成制動槽，E510 允許在驅動模式下動態運行以及制動模式。
特征：
輸出頻率高達 599Hz
控制模式包括 V/F 和 Advanced SLV
電機自整定功能
可拆卸數字顯示器和鍵盤，包括速度調節電位器
內置 Modbus RS485 通訊，用于單控和多控
用于 PC 和復制模塊的 RJ45 接口
Profibus/DeviceNet/Ethernet(TCP/IP)/CANopen通訊接口模塊
具有梯形圖語言的內部 PLC 功能（定時器、計數器、比較器等）
16 個可編程固定速度
每個固定速度有 16 個加速/減速斜坡
16 個可編程循環速度序列
內置PID反饋控制
