德國Warex Valve旋轉閥 DKZ 103/110 APS

一、旋轉閥 DKZ 103/110 APS ®

旋轉閥的基礎是多年來證明的中心 APS 類截止閥。它們可用于充電和阻塞。APS 結構表明密封元件在“關閉”位置被氣動壓到圓盤的周邊！瓣閥密封元件的恒定接觸壓力仍然保證了穩定的壓力密封性，輕微磨損。因此，它特別適用于磨料散裝材料。根據使用的密封材料，可在 – 40°C 至 + 200°C 的溫度范圍內使用截止閥。對于氣動密封件的觸發，Warex 提供了不同的解決方案，在這些解決方案中，如有必要，密封件可以通過真空支持放氣或充入氮氣。



通過幾乎無摩擦的操作將磨損降至*低

磨料（非粘性）產品的耐用性顯著延長

扭矩顯著降低，因此驅動器更小

免維護設計

可更換密封件

根據 BVS03/Atex-H024X 型式測試，EX 型適用于 0/20 區域

帶有側向突出部分和額外密封面的密封件可確保

法蘭之間的密封，無需額外的法蘭密封件

軸和電樞頭符合DIN/ISO 5211的不同驅動可能性的構造，切割點



材料

外殼

Silumin（鋁）、鋼、不銹鋼

閥盤

不銹鋼、研磨和拋光

套筒

NBR、Hypalone、EPDM、FPM、硅膠等

軸

不銹鋼 1.4571 + 1.4057 + 1.4542

軸承襯套

MS、PTFE-煤、青銅、peek

O 型圈

NBR, FPM

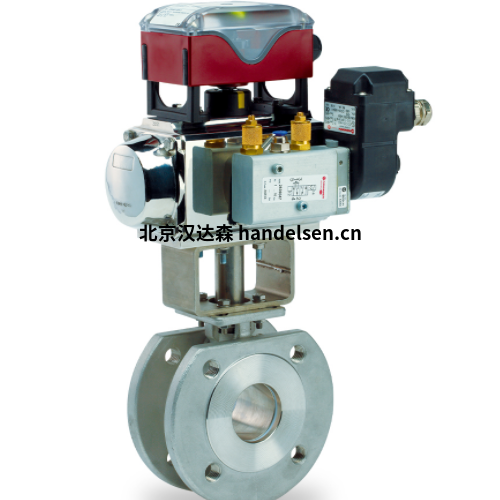

1、旋轉閥 DKZ 103 APS ®

用于精細計量的特殊閥門，可通過連續支撐和氣密關閉散裝和顆粒來防止形成橋接。

標稱寬度范圍：DN 100 – DN 400

工作溫度：– 40°C 至 + 200°C*

壓力范圍：大 6 巴*

套筒：可更換或固定硫化

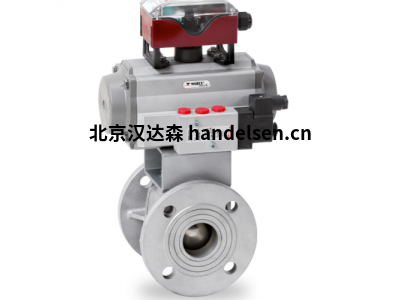

2、旋轉閥 DKZ 110 APS ®

用于精細計量的特殊閥門，可通過連續支撐和氣密關閉散裝和顆粒來防止形成橋接。

標稱寬度范圍：DN 100 – DN 400

工作溫度：– 40°C 至 + 200°C*

壓力范圍：大 6 巴*

套筒：可更換或固定硫化



二、偏心 APS ® -Valve DKZE 103 APS ®

DKZE 103 APS ®等級涉及簡單偏心型截止閥。APS 類型表示（氣壓密封）密封元件在閥門位置“關閉”時以氣動方式壓到圓盤的周邊。在輕微磨損的情況下，通過密封元件與瓣閥的恒定接觸壓力，仍然可以保證穩定的壓力密封性。因此，它特別適用于磨料

散裝材料。截止閥可在 – 40°C 至 + 200°C 的溫度范圍內使用，具體取決于所使用的密封材料。對于氣動密封件的控制，Warex 提供了不同的解決方案，在這些解決方案中，如果適用，可以使用真空支持對密封件進行排氣或充入氮氣。



1、DKZE 103 APS ® DZ

偏心蝶閥帶有充氣、可更換的異形密封環，放置在易于拆卸的承載環上。

標稱寬度范圍：DN 150 – DN 600

工作溫度：– 40°C 至 + 200°C*

壓差：高達 6 bar*

袖子：可更換



2、DKZE 110 APS ® DZ

偏心蝶閥帶有充氣、可更換的異形密封環，放置在易于拆卸的承載環上。

標稱寬度范圍：DN 150 – DN 600

工作溫度：– 40°C 至 + 200°C*

壓差：高達 6 bar*

袖子：可更換
