德國EMB氣體繼電器

德國EMB氣體繼電器

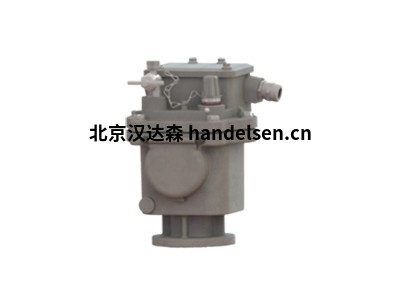

名稱：  EMB氣體繼電器

型號：  BB 25



1、德國EMB氣體繼電器產品介紹

氣體繼電器可用于開放式變壓器和密封變壓器。它對因變壓器故障而可能發生的漏油和氣體積聚做出響應。由于其特殊的設計，氣體繼電器特別適用于沒有氮氣墊的密封變壓器。安裝在變壓器油箱上，它可以通過注油器完全注滿，從而確?？煽康乇O(jiān)控油位。集成壓力開關（可選）和溫度傳感器為變壓器提供了重要的額外監控選項。對于帶儲油柜的開放式變壓器，氣體繼電器一方面用作監測儲油柜中的液壓補償器（橡膠袋）的氣囊故障繼電器，另一方面，也可以使用氣體繼電器在變壓器蓋上。



2、德國EMB氣體繼電器產品描述

在正常操作期間，氣體繼電器必須完全充滿油。由于其浮力，浮子處于上限位置。一旦產生氣體，這些氣體就會被收集在氣體繼電器中并使浮子下降。這會啟動開關觸點（磁接觸管）并觸發信號。氣體收集由視鏡指示。分接開關監控繼電器，又稱分接開關保護繼電器或油流繼電器，是一種對裝有儲油柜的充液式分接開關進行絕緣的監控裝置。它可以保護分接開關和變壓器免受損壞。監控繼電器響應儲油柜方向上的過量油流，并產生一個信號，立即將分接開關和變壓器與電源斷開。



3、德國EMB氣體繼電器產品說明

監控繼電器安裝在分接開關和儲油柜之間的管道中，盡可能靠近分接開關頭。在分接開關正常運行期間，會產生氣體，這些氣體被收集在監控繼電器的氣體圓頂中。如果氣體體積超過圓頂?shù)捏w積，則氣體向儲氣柜的方向流動。液體流到達阻尼器。如果流量超過阻尼器的操作值，則后者沿流動方向移動。該運動啟動一個開關觸點，分接開關和變壓器斷開。外殼由耐候性鑄鋁合金制成，并帶有油漆涂層。



EMB繼電器,EMB氣體繼電器,德國EMB,德國氣體繼電器



4、德國EMB氣體繼電器產品原理

Buchholz繼電器BB 25專為軌道車輛使用而開發，即使在傾斜角度發生變化的情況下也能確保無干擾運行。此外，由于EMB Buchholz繼電器具有高抗沖擊性，因此非常適合監測牽引變壓器。Buchholz繼電器BB 25安裝在變壓器油箱和儲油柜之間的管道中。在正常操作期間，它完全充滿絕緣液體。由于浮力，Buchholz繼電器的兩個浮子都處于其頂部位置。在正常操作期間，它完全充滿絕緣液體。由于浮力，Buchholz繼電器的兩個浮子都處于其頂部位置。



5、德國EMB氣體繼電器產品規格

液流到達設置在液流中并由永磁體保持的阻尼器。如果流量超過阻尼器的操作值，則后者沿流動方向移動。由于該運動，下部開關系統的開關觸點被致動，從而斷開變壓器。在響應之后，即使在流速降低之后，阻尼器也被鎖定并保持在該位置?，F(xiàn)在必須通過逆時針轉動測試鑰匙來解鎖阻尼器和下部開關系統。如果液體繼續流失，儲油柜和管道以及Buchholz繼電器將被清空。隨著液位下降，下部浮子向下移動。下部開關系統的移動下部浮子驅動一個開關觸點，從而斷開變壓器。



6、德國EMB氣體繼電器產品特點

①電壓：AC 5 V-最大250 V

②開關容量：最大1500伏直流電1250瓦

③介電強度：AC 2500 V

④環境溫度：-40°C至+55°C

⑤工作范圍：-40°C至+115°C

⑥抗振性：振動：2-200 Hz，2 g

⑦抗壓能力：0,25兆帕

⑧耐真空：<2,5 kPa

⑨抗磁場能力：25公噸
