瑞典NORATEL電流互感器FR78B-400230

　　1、瑞典NORATEL電流互感器產品介紹

鄧?yán)?/span> QQ：2111646792   手機：13021972807 電話：010-64714988-223 傳真：010-64714988-668 郵件：tk8@handelsen.cn

　　電流互感器是將一個電流值轉換成另一個電流值的儀器(例如100A至5A。)在工業環境中使用電流互感器的優勢在于提供與上電壓的電流隔離初級繞組，同時提供已轉換為標準電平(1A或5A)的電源信號，進而允許使用標準測量?jī)x器和繼電器。Noratel提供了一系列全面的電流互感器，以前以“Garre”的名稱銷售。標準型號有封裝版本(UL94-V0)各種不同的口味根據測試。除了他們?nèi)娴臉?biāo)準產品線電流互感器、定制設計和解決方案包括符合客戶規范，并根據指定標準(國際電工委員會、美國國家標準協會、英國標準協會)進行設計和制造。

　　2、瑞典NORATEL電流互感器產品概述

　　電流互感器可用于以下初級電流從10安培到10000安培在準確度等級中指定的0.1%及以上負載和過電流值。所需比率-一次電流和二次電流(例如500A/5A)變壓器中心孔/初級尺寸導體-將使用軌道或電纜嗎?(示例:導軌10x50mm毫米或內徑>50毫米)期望的負荷(功率)(伏安)和精度等(示例:20 VA cl。0.5(見IEC 60044-1))必須為繼電器變壓器指定過電流系數并且可以被指定用于儀表變壓器三相系統中初級導體之間的距離如果需要特殊的緊固裝置(螺釘、DIN導軌緊固件等的緊固孔。)，指定它是儀器還是繼電器變壓器。

　　3、瑞典NORATEL電流互感器產品特點

　　比率繼電器變壓器的最低規格1000A至5A，負載30VA，精度等級5%，過流系數20(額定電流的20倍)和最小中心孔。標準電流互感器電流互感器可以與緊固支架和可密封的次級外殼一起交付。模制和封裝樣式，制造并根據IEC 60044-1進行了測試也包括VDE 0414標準。二者擇一地，在裝有電流互感器的系統中，次級側有必要當取下儀表進行檢查或更換時，容易短路。儀表開關允許技術人員快速地執行必要的測量，簡單和安全的方式而不干擾電路的其余部分。

　　4、瑞典NORATEL電流互感器產品優勢

　　求和電流互感器，帶有鍍鎳黃銅螺栓端子和模制固定支架求和電流互感器被設計成接收多個電流輸入并輸出與輸入成比例的電流。輸入信號通常來自主電流互感器。注意:不使用的初級繞組必須保持開路，不得短路。LGU類型..在電氣和機械要求不允許ct適合任何標準類型。具體的測量將在每個個案中給出。電壓誤差和相位位移不得在任何電壓0.2±0.2±10±0.3時，超過表中給出的值額定電壓的80%至120%之間，0.5±0.5±20±0.6額定負荷的25%到100%之間的任何負荷，功率因數0.8滯后。

　　5、瑞典NORATEL電流互感器產品技術參數

　?、俟ぷ麟妷海?20 V

　?、跍y(cè)試電壓(1分鐘)：3 kV

　　③頻率：50/60赫茲

　?、苓B續過流：I，2xin

　?、轃徇^流(Isec)：l=60xin

　?、迍?dòng)態過流：I=2,5x1

　?、呓^緣等級(T)：E(120°C)

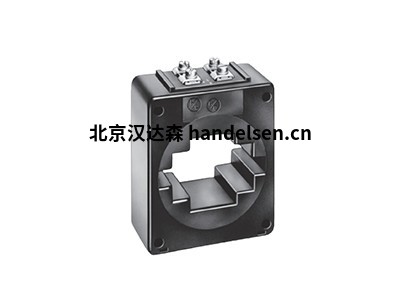

　　瑞典NORATEL電流互感器FR78B-400230
