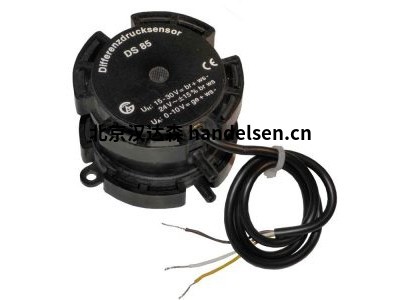

grillo差壓傳感器DS85

grillo差壓傳感器DS85

　帶隔膜元素的傳感器，用于傳輸非攻擊性氣體的測量值、真空或差壓。

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　運行模式：

　　測量模式

　　測量介質：

　　空氣或非攻擊性氣體

　　測量原理：

　　機電隔膜測量系統

              隔膜元件

　　最小測量范圍 0...50

　　Pa 模擬輸出 0...10 V 或 4...20 mA

　　供應電壓 24 Vac

　　或 24 Vdc 版本，帶 3 位

　　LCD 顯示屏 (DS85-A)

　　版本，具有可

　　調接觸 (DS85-GS) 方根輸出信號，尺寸約為 ca. 70

　　mm 保護類 IP 65

　　測量單元：Pa

　　最小測量范圍：0.。。50 帕 (0.5 mbar)

　　最大測量范圍

　?。?.10000 帕 (100 mbar)

　　測量范圍：

　　0.50 帕 (0.5 mbar)， 0...100 帕 (1 mbar)， 0...200 帕 (2 mbar)， 0...500 帕 (5 mbar)， 0...1000 帕 (10 mbar)， 0...2000 帕 (20 mbar)， 0...4000 帕 (40 mbar)， 0...6000 帕 (60 mbar)， 0...10000 Pa (100 mbar)

　　測量范圍選擇：

　　工廠預設

　　特征：

　　線性或輻射

　　環境溫度：

　　-10...+50°C存儲溫度：

　　-25°C限值信號輸出 / 報警輸出：

　　打開集合器， 最大 50 mA

　　超壓保護：

　　0.2 bar

　　靜態壓力：

　　最大 0.2 條

　　零點校準：

　　可按 REED 接觸調節， 無需周期性零點校準

　　反應時間：

　　直接

　　零漂移：±0.75%

　　線性和歇斯底里：±0.5%

　　溫度漂移零點：±0.3%

　　/ 10K

　　溫度漂移測量范圍：±0.2%

　　/ 10K

　　外殼：

　　超中間

　　尺寸：

　　直徑70毫米，深度50毫米

　　重量：

　　約90克

　　保護類：IP54

　　按EN60529

　　顯示：

　　僅與三線系統3位液晶顯示屏結合， 字符高度 9 mm， 壓力單元

　　指示電氣連接：

　　3 或 4 線電纜， 50 厘米長， 顏色編碼， 電子防止假極性

　　壓力連接：

　　軟管連接 5 毫米 +

　　操作位置：

　　垂直， 位置依賴時旋轉通過 90 ° 約 25 Pa

　　電源：

　　15...30 Vdc;24 真空 (+/-15%)

　　12...30 Vdc 雙線電路

　　功耗：

　　約 10 mA (@ 24 Vdc)

　　輸出：

　　雙線電路： 4...20 mA

　　三線電路： 0...10

　　V (輸出方根可能額外充電

　　)

　　EMC：

　　EN 61000-6-2， EN 61000-6-3， CE 標志

　　RoHS：

　　根據 ROHS 指令 2011/65/EU
