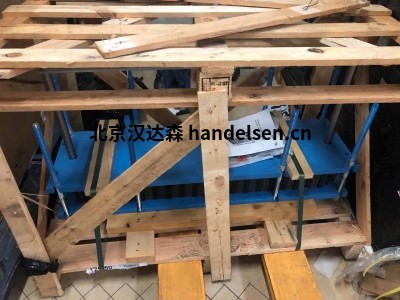

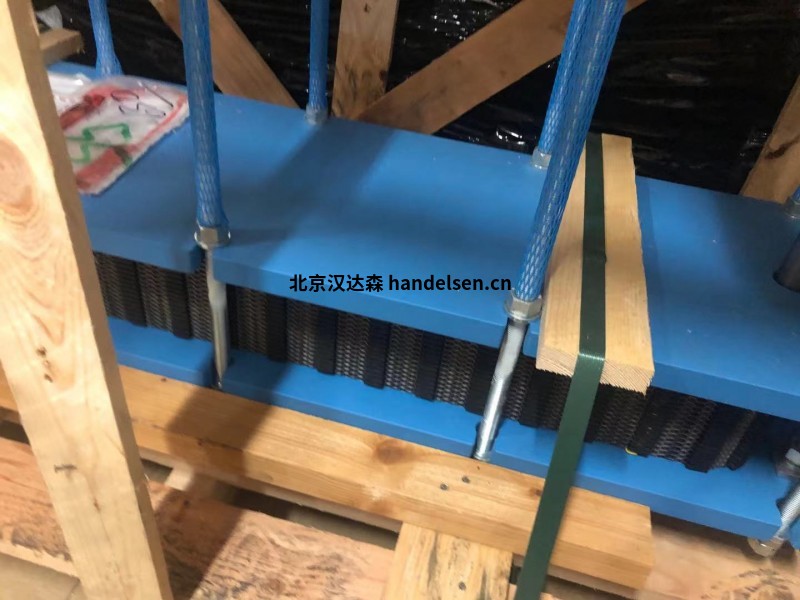

FUNKE TPL01-K-14-22-1.1 板式換熱器



FUNKE TPL01-K-14-22-1.1 板式換熱器

TPL 釬焊板式換熱器最初專為冷卻液壓和機油等應用而開發，也非常適合和部署在機械和工廠工程中的其他應用過程中。TPL 滿足該領域在可靠性和熱力學效率方面的高要求——并且可以極其靈活地設計！

FUNKE TPL01-K-14-22-1.1 板式換熱器

通過對角介質流以及插入流動間隙的特殊湍流板實現了極高的傳熱性能，這是 FUNKE 獨家開發和生產的技術。湍流板有不同的版本，使技術設計非常靈活。由于 TPL 的模塊化設計，每個單獨的流道都可以適應特定的應用。TPL 的另一個優點是其高彈性，因為與傳統釬焊板式換熱器中使用的點焊相比，表面焊接可以在應力下實現更高的安全水平。例如，由于 TPL 的表面焊接，熱交換器中由壓力或溫度差異引起的應力條件可以明顯更好地被吸收。TPL 可以普遍用于不同的媒體。由于強大的 TPL 的高熱傳遞，小尺寸和低空間要求可用于粘度較高的介質?？蛇x的加長端板也有助于安裝已經非常緊湊的裝置。

FUNKE TPL01-K-14-22-1.1 板式換熱器

技術數據

每板換熱面積： 0.035 - 0.286 平方米

最大限度。運營壓力： 36 巴

最大限度。工作溫度： +200°C

材料

WA板：1.4404（AISI 316 L）

焊料：銅 99.9% (TPL)

焊料：不銹鋼 100% (TPLB)
