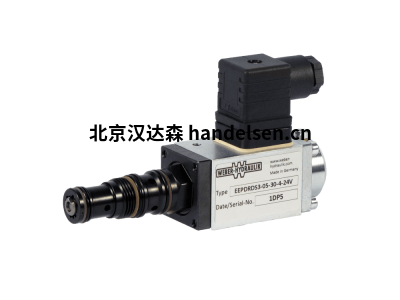

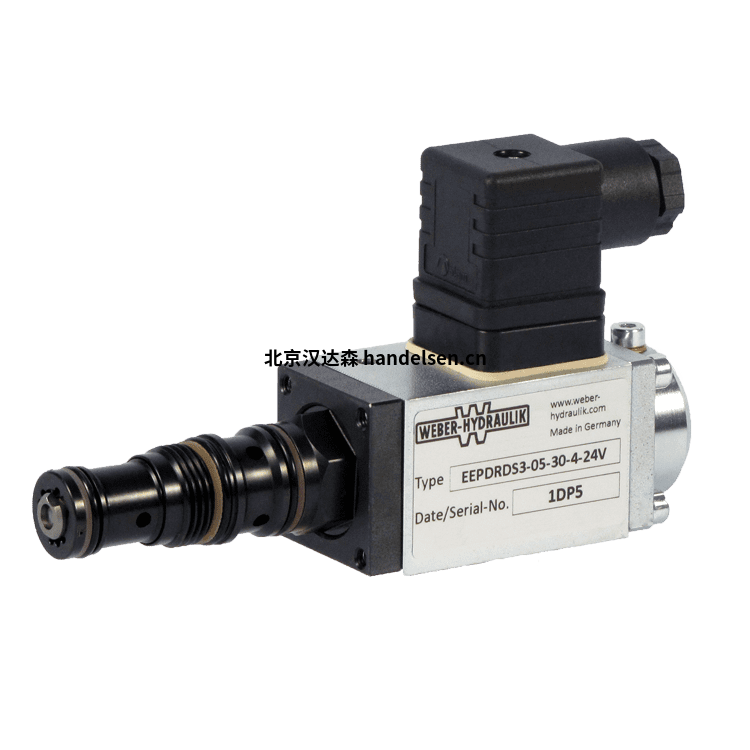

WEBER-HYDRAULIK EPDRD3-05比例壓力控制閥

WEBER-HYDRAULIK EPDRD3-05比例壓力控制閥

  WEBER-HYDRAULIK三通比例壓力控制閥 EPDRD3 尺寸 05，是一種采用滑閥設計的直動式閥。消耗壓力可根據螺線管電流按比例調節。由于其小的漏油值和低最低壓力，它適用于低損耗液壓系統，例如記憶、夾緊或制動系統、先導功能或靜態加載系統。



  WEBER-HYDRAULIK直動式三通比例壓力控制閥 EPDRD3-05 將入口壓力降低到較低的壓力。油繼續從端口 2 (P) 流向 1 (A)，直到達到設定壓力，然后閥門關閉。當用戶壓力下降時，閥門再次從 2 (P) 打開到 1 (A)。如果用電器側超過設定壓力，則激活閥門的泄壓功能（三通功能）。然后油將從端口 1 (A) 流向 3 (T)，直到達到設定壓力。

WEBER-HYDRAULIK EPDRD3-05閥也可用作二通比例減壓閥（在咨詢 WEBER-HYDRAULIK ValveTech 之后）。但是，第三個端口 (T) 可能不會關閉。為了達到分辨率，有許多可用的壓力范圍。該閥門具有快速、準確和低振動的響應。EPDRD3-05在大約 0.3 bar 時，可調節的小靜態低壓力。WEBER-HYDRAULIK EPDRD3-05閥門還提供各種夾層式或直列式閥體和安裝板。



WEBER-HYDRAULIK EPDRD3-05比例壓力控制閥特點

閥芯設計的三通比例壓力控制閥

工作壓力：315 bar

用于腔 T-11A 或 C-10-3 的滑入閥

低振動

免維護



WEBER-HYDRAULIK EPDRD3-05比例壓力控制閥技術規格

流量：12升/分鐘

尺寸：C-10-3(7/8-14 UNF)、NG 6、T-11A(M20x1,5)

電插頭：AMP Junior Timer,DIN EN 175301-803A型，無端接電線

標稱電壓 ：12V直流，24V直流

手動超控：帶內六角和鎖緊螺母的可鎖定手動操作，彈簧加載手動操作 (按鈕)，不帶

壓力設定范圍：至 30 bar 至 45 bar 至 60 bar 至 75 bar 至115 bar至175 bar.至 250 bar 至 315 bar

密封材料：丁腈橡膠、氟橡膠

壓力：315bar

驅動：電動

設計：EEPDRDS 旋入式閥 T-11A，EEPDRDM 旋入式

閥 C-10-3 或 EPDRDSA 螺紋閥安裝

板 NG 6，直接操作

尺碼: 05

流體溫度：-25 °C 至 +70 °C

環境溫度：-25 °C 至 +50 °C

存儲溫度：-30 °C 至 +60 °C（非冷凝）

安裝位置：任意，最好水平

加速度：5 g，橫向

重量：EEPDRDS3-05：0.76 公斤，EEPDRDM3-05：0.86 公斤，EPDRDSA3-05/06：1,07 公斤

材質：閥門零件：鋼，安裝板：鋁，

密封件：丁腈橡膠，可選氟橡膠

表面保護：外部部件：鍍鋅鋼，部分拋光

安裝板：陽極氧化鋁



WEBER-HYDRAULIK比例泄壓閥其他系列

EEPDRDS3-05

EEPDRDM3-05

EPDRDSA3-05/06

EPDBDS 02

EPDBD 05

EPDBDGA 05/06

EPDB 08

EPDBS 10

EPDBS 10

EPDZA06



WEBER-HYDRAULIK EPDRD3-05比例壓力控制閥
