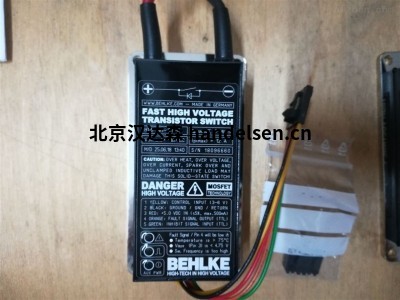

Behlke新型快速高壓方波脈沖發生器HTS 41-26-C



帶有LED指示燈的新型超小型MOSFET Q開關驅動器。具有頻率和溫度監測功能。熱觸發器。高度可靠。開關行為廣泛獨立于溫度-無雪崩技術！從0V到最大電壓的操作?；謴?fù)時間非常短。上升時間5到7納秒。與可選陶瓷散熱器連接時，頻率高達100 kHz。尺寸為64 x 30 x 18毫米（2.5 x 1.18 x 0.7英寸）。型號：FQD 80-02-C、FQD 60-03-C、FQD 50-02-C、FQD 40-03-C



采用LC2低電容技術，具有100或200安培峰值電流的新型快速150 kV推挽高壓開關?？商峁┓ㄌm或管狀殼體。具有智能電路的可更換控制單元，操作簡單可靠。監控開關和驅動器溫度、輔助電壓、控制頻率和脈沖寬度。TTL兼容控制輸入和禁止輸入。防短路故障輸出。運行狀態和脈沖指示的LED指示燈。型號：HTS 1501-10-GSM、HTS 1501-20-GSM

 Behlke開關型號：

Behlke HTS 50-12-F

Behlke HTS 20-32-F

Behlke HTS 50-16-F


采用LC2低電容技術，具有100或200安培峰值電流的新型極快65 kV推挽高壓開關?？商峁┓ㄌm或管狀殼體。具有智能電路的可更換控制單元，操作簡單可靠。監控開關和驅動器溫度、輔助電壓、控制頻率和脈沖寬度。TTL兼容控制輸入和禁止輸入。防短路故障輸出。運行狀態和脈沖指示的LED指示燈。型號：HTS 651-10-GSM、HTS 651-20-GSM



新型快速單高壓開關，適用于高達150 kV的100或200安培峰值。LC2低電容技術中的電流。可提供法蘭或管狀殼體。具有智能電路的可更換控制單元，操作簡單可靠。監控開關和驅動器溫度、輔助電壓、控制頻率和脈沖寬度。TTL兼容控制輸入和禁止輸入。防短路故障輸出。運行狀態和脈沖指示的LED指示燈。

 Behlke開關型號：

Behlke HTS 60-16-F

Behlke HTS 80-07-F

Behlke HTS 40-32-F

型號：HTS 1501-20-LC2、HTS 1501-10-LC2、HTS 1001-20-LC2、HTS 1001-10-LC2



用于TOF和類似應用的新型雙極交流推挽高壓開關。用于正負電壓，而不改變開關極性。電壓范圍為+/-3至+/-30 kV。峰值電流從15安培到260安培。上升和下降時間小于10納秒。型號示例：HTS 151-03-AC-GSM

新的高溫超導緊湊型系列。小型化MOSFET高壓開關模塊79 x 38 x 17 mm（LxWxH），作為電壓為3至12 kV的單推挽和交流開關。根據要求，最高可達24 kV。峰值電流為15至260安培（取決于電壓）。接通電阻降至0.2歐姆（取決于型號）。上升和下降時間從5到10納秒（取決于型號）。脈沖寬度40納秒到無窮大。智能控制電路采用先進的EMC濾波器，操作簡單可靠。監控開關和驅動器溫度、輔助電壓、控制頻率和脈沖寬度。TTL兼容控制和抑制輸入。故障輸出。用于脈沖和狀態指示的LED指示燈。用于緊湊型科學儀器和簧片繼電器的更換。型號示例：HTS 41-26-C、HTS 121-01-C、HTS 61-01-AC-C、HTS 61-01-GSM-C
