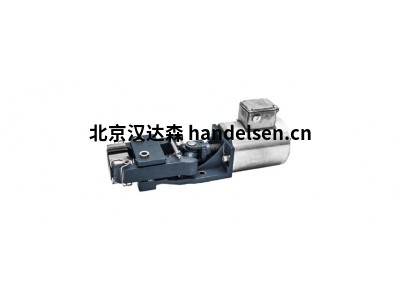

德國RIETSCHOTEN彈簧式制動器剎車

德國RIETSCHOTEN的大象剎車。像大象一樣強壯。像大象一樣聰明。

在工業運動需要制動的地方，Elephant Brakes 幾十年來一直可靠地工作。我們是工業盤式制動器領域高質量、個性化制動解決方案的專家。我們的產品可以根據您的具體要求可靠地減慢或完全停止運動。在傳統系統失敗的地方，我們提供了令人信服的替代方案。



RIETSCHOTEN盤式制動器產品附帶廣泛的附加服務。RIETSCHOTEN通過快速靈活地響應客戶的所有要求，為客戶提供特別個性化的服務。當RIETSCHOTEN開始與您合作時，RIETSCHOTEN總是評估手頭任務的整體范圍。RIETSCHOTEN只定義最佳配置并創建完美匹配的制動系統，RIETSCHOTEN確切知道如何以最佳方式滿足您的要求。RIETSCHOTEN的合格團隊還可根據要求為最具挑戰性的制動系統提供全方位服務咨詢。

RIETSCHOTEN制動器彈簧應用，液壓釋放 - EBS 002 型

制動力高達 50,000 N

模塊化 EBS 002 制動器具有可靠、堅固和防腐蝕的設計。重要方面包括耐用性、低維護和幾乎無磨損的膜片彈簧。此外，在卡鉗保持原位的情況下，可以對液壓系統進行徹底檢修或更換。這種彈簧式液壓釋放制動卡鉗的典型應用包括起重機、起重設備和重工業。

制動力 TBr [kNm] = 制動力 [kN] x eff. 圓盤半徑 [m]

效果。 制動盤半徑 = (0.5 x 制動盤 o/d [m]) - 0.078 m

型號 零件編號 制動力 [kN]每 1 mm 行程的力損失 [%]pmin.[bar]pmax.[bar]

EBS 002 – 50 60096-50 50 7.4 135 180

EBS 002 – 48 60096-48 48 8 126 171

EBS 002 – 45 60096-45 45 9 118 163

EBS 002 – 41 60096-41 41 10 109 154

EBS 002 – 37 60096-37 37 9.5 101 146

EBS 002 – 35 60096-35 35 11.2 96 141

EBS 002 – 32 60096-32 32 13.5 91 136

每側 1 mm 氣隙的油量需求：14 cm³

適合安裝在符合 DIN 15432 Dmin 的制動盤上的制動器。 Ø ≥ 500mm

質量：每半卡鉗 38 kg（總質量：76 kg）

所有信息均基于每側 1 mm 氣隙，摩擦系數 μ = 0.34



RIETSCHOTEN制動器彈簧應用，液壓釋放 - EBS 004 型

制動力高達 104,000 N

模塊化 EBS 004 制動器具有可靠、堅固和防腐蝕的設計。重要方面包括耐用性、低維護和幾乎無磨損的膜片彈簧。此外，在卡鉗保持原位的情況下，可以對液壓系統進行徹底檢修或更換。這種彈簧式液壓釋放制動卡鉗的典型應用包括起重機、起重裝置和輸送系統。

制動力 MBr [kNm] = 制動力 [kN] x eff. 圓盤半徑 [m]

效果。 制動盤半徑 = (0.5 x 制動盤 Ø [m]) - 0.095 m

型號 零件編號 制動力 [kN]每 1 毫米的力損失[%]pmin.[bar]pmax.[bar]

EBS 004 – 104 60095-104 104 8 130 180

EBS 004 – 96 60095-96 96 9 122 172

EBS 004 – 88 60095-88 88 10.2 114 164

EBS 004 – 80 60095-80 80 11.8 106 156

EBS 004 – 72 60095-72 72 13.9 97 147

EBS 004 – 62 60095-62 62 16.9 88 138

EBS 004 – 56 60095-56 56 6 68 118

EBS 004 – 53 60095-53 53 6.7 65 115

EBS 004 – 49 60095-49 49 7.6 62 112

油量需求 ar 2 mm 氣隙（每側）：56 cm³

適合安裝在符合 DIN 15433 Dmin 的制動盤上的制動器。 直徑 > 800mm

重量：卡鉗的二分之一 95公斤（總重量：190公斤）
