原廠瑞士Staubli史陶比爾快速接頭 MPX系列

Staubli史陶比爾的接頭都為模塊式設計，適用于各種流體、壓力，溫度，真空和惡劣的工作條件。典型的應用有：壓縮空氣，呼吸空氣，液壓，再生能源，流體和氣體。



1、潔凈斷開液壓快速接頭MPX

高性能 MPX 快速接頭是專為快速連接液壓回路而設計，符合*苛刻的工業要求。無泄漏設計，符合 ISO 16 028 標準，保護回路和環境不受污染。安全功能包括通過簡單的旋轉鎖緊，以及一個防止鎖緊套意外反轉的機構。MPX 快速連接器還具備優異的耐高溫性和*佳流量。

技術參數

公稱直徑 DN (mm)：6 到 25

*大允許壓力*：315 bar (4,568 PSI)

適用流體：

油



2、NCB 不銹鋼平頭快速接頭

采用平頭設計，可實現無泄漏、潔凈斷開，同時接頭的內部設計亦可實現優異的流量。NCB 系列不僅具有標準自動鎖緊功能，還有面向車載應用的螺紋鎖緊款型。此系列連接器適用于眾多行業（如制藥、化學、農產食品、航空、船舶和鐵路等）的生產工藝。



技術參數

公稱直徑 DN (mm)：4 到 20

*大允許壓力*：160 bar (2320 PSI)

適用流體：

各類流體

材質

主要材質為不銹鋼 316 系列

鎖緊套為銅鋁材質（螺紋鎖緊款型）

多種密封圈



3、RBL高壓不銹鋼快速接頭

RBL 快速接頭兼具絕對的安全性和易用性。本系列接頭主要采用不銹鋼 316 系列制成，其特征為按鈕式鎖緊機構，單手即可輕松連接和斷開連接。RBL 連接器旨在在腐蝕環境中為高壓液體和氣體回路提供可靠連接。



技術參數

公稱直徑 DN (mm)：3 到 19

*大允許壓力*：450 bar (6526 PSI)

適用流體

氣體：氫氣、氬氣、氮?dú)夂秃?nbsp;

蒸汽：溶劑、酸、碳?xì)浠衔锖鸵后w

材質

主要材質為不銹鋼 316 系列

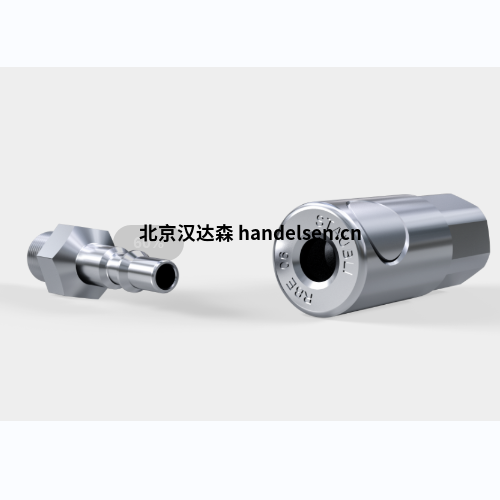

4、安全壓縮空氣快速接頭RCS

RCS 快速接頭操作舒適，易于連接和斷開，因此操作者使用極其方便，同時防軟管反抽技術確保操作絕對安全。接頭的“停放”位置的設計使得斷開連接的插頭在插座中保持“待插”狀態，并可防止插頭掉落在地上。

RCS 壓縮空氣連接器符合關于連接插頭的ISO 6150 C標準和斷開時防軟管反抽的ISO 4414 標準。



技術參數

公稱直徑 DN (mm)：6 到 11

*大允許壓力*：16 bar (232 PSI)

流體

壓縮空氣

材質

插座體：17% 鉻不銹鋼

插頭：13% 淬火鉻不銹鋼

單體鎖扣：13% 淬火鉻不銹鋼



5、模塊式溫度控制快速接頭RMI

靈活性*高，擁有七種不同口徑和兩類截止閥，能滿足客戶各類模具冷卻和加熱應用的要求。史陶比爾快速連接件可縮短工藝用時，并且無需給回路排氣。材質精選、優異的流量和牢固的鎖緊使得該款接頭成為可靠高效的解決方案。



技術參數

公稱直徑 DN (mm)：6 到 37

*大允許壓力*：16 bar (232 PSI)

流體

熱水和冷水、乙二醇水、傳熱流體

材質

主體：黃銅

插頭體（根據口徑）

- ? 06 – 09 – 12 mm：黃銅

- ? 16 – 20 – 25 mm：淬火不銹鋼

- ? 37 mm：高強度不銹鋼

鎖套：不銹鋼

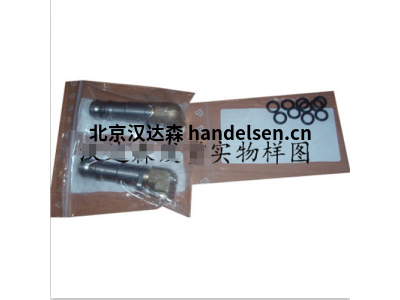

產品部分型號展示：



RBE06.7201/IA/JE

RBE06.2101/IA/OD/JE

RBE03.2904

RBE03.6904

RBE06.1201 OD/IA/JE

RBE06.7201/IA/JE

HPX12.7104/JV

HPX20.1105/JV

HPX20.7105/JV

HPX08.1103/JV

HPX08.7103/JV

HPX12.1104/JV

HPX20.1105/BMR/JV

HPX08.7103/BMB/BMR/JV

HPX12.7104/BMB/BMR/JV

HPX20.7105/BMB/BMR/JV

MPX25.1106/JV

MPX25.7106JV

HPX08.1103/BMR/JV

HPX12.1104/BMR/JV

KES 01.9101/JV
