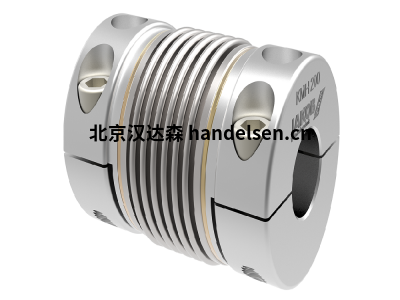

JAKOB Antriebstechnik KMH系列金屬波紋管聯軸器
JAKOB Antriebstechnik是生產旋轉變壓器測量齒輪和帶滑鍵連接的簡單波紋管聯軸器的制造商。
JAKOB Antriebstechnik KMH系列金屬波紋管聯軸器特征
• 現在也易于在兩側安裝夾緊輪轂，采用半殼
設計 • 不銹鋼設計 - 長度可變
• 扭矩范圍：10 - 900 Nm
• 軸直徑：6 - 55 mm
JAKOB Antriebstechnik KMH 10金屬波紋管聯軸器技術規格：
額定扭矩：10 Nm
扭轉剛度：1.1 Nm/arcmin
轉動慣量：0.02 10 kgm²
zui大軸向軸偏差：± 0.6 mm
zui大橫向軸偏移：0.25 mm
軸向彈簧剛度：45 N/mm
橫向彈簧剛度：60 N/mm
工作溫度范圍：-40° 至 +200°C
D1/2 zui小/zui大 = Ø6/ Ø15 毫米
質量：約 0.1 公斤
材料設計：波紋管：不銹鋼 1.4571,花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅
JAKOB Antriebstechnik KMH 80金屬波紋管聯軸器技術規格：
技術規格：
額定扭矩：80 Nm
扭轉剛度：8.7 Nm/arcmin
轉動慣量：0.5 10 kgm²
zui大軸向軸偏差：± 0.9 mm
zui大橫向軸偏移：0.3 mm
軸向彈簧剛度：49 N/mm
橫向彈簧剛度：260 N/mm
工作溫度范圍：-40° 至 +200°C
D1/2 zui小/zui大 = Ø12.5 / Ø35mm
質量：約 0.8 kg
材料設計：波紋管：不銹鋼 1.4571,花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅
JAKOB Antriebstechnik KMH 400金屬波紋管聯軸器技術規格：
額定扭矩：400 Nm
扭轉剛度：47 Nm/arcmin
轉動慣量：3.0 10 kgm²
zui大軸向軸偏差：± 1.0 mm
zui大橫向軸偏移：0.3 mm
軸向彈簧剛度：100 N/mm
橫向彈簧剛度：640 N/mm
工作溫度范圍：-40° 至 +200°C
D1/2 zui小/zui大 = Ø24 / Ø55 毫米
質量：約 2.0 公斤
材料設計：波紋管：不銹鋼 1.4571,花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅
JAKOB Antriebstechnik KPH 40金屬波紋管聯軸器技術規格：
額定扭矩：40 Nm
扭轉剛度：9 Nm/arcmin
轉動慣量：0.2 10 kgm²
zui大軸向軸偏差：± 0.5 mm
zui大橫向軸偏移：0.2 mm
軸向彈簧剛度：70 N/mm
橫向彈簧剛度：450 N/mm
工作溫度范圍：-40° 至 +200°C
D1/2 zui小/zui大 = Ø9/ Ø25 毫米
質量：約 0.5 公斤
材料設計：波紋管：不銹鋼 1.4571,花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅
JAKOB Antriebstechnik KMH系列金屬波紋管聯軸器型號
JAKOB Antriebstechnik KMH10
JAKOB Antriebstechnik KMH40
JAKOB Antriebstechnik KMH80
JAKOB Antriebstechnik KMH200
JAKOB Antriebstechnik KMH400
JAKOB Antriebstechnik KMH900
JAKOB Antriebstechnik KPH 10
JAKOB Antriebstechnik KPH 40
JAKOB Antriebstechnik KPH 80
JAKOB Antriebstechnik KPH 200
JAKOB Antriebstechnik KPH 400
JAKOB Antriebstechnik KPH 900
JAKOB Antriebstechnik KPH KRH 40
JAKOB Antriebstechnik KPH KRH 80
JAKOB Antriebstechnik KPH KRH 200
JAKOB Antriebstechnik KPH KRH 400
JAKOB Antriebstechnik KMH系列金屬波紋管聯軸器
