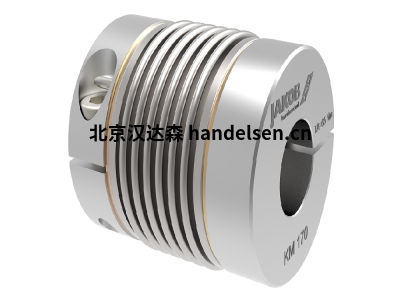

JAKOB Antriebstechnik KP系列金屬波紋管聯軸器
JAKOB Antriebstechnik是生產旋轉變壓器測量齒輪和帶滑鍵連接的簡單波紋管聯軸器的制造商。
JAKOB Antriebstechnik KP系列金屬波紋管聯軸器特征
• 易于安裝 兩側易于夾緊的輪轂
• 4 軸波紋管 - 總長度短 - 抗扭剛度高
• 扭矩范圍：25 - 900 Nm
• 軸直徑：10 - 75 mm
JAKOB Antriebstechnik KP 20/72金屬波紋管聯軸器技術規格：
額定扭矩：20 Nm
zui大扭矩：40 Nm
扭轉剛度：9 Nm/arcmin
轉動慣量：0.15 10 kgm²
zui大軸向軸偏差：± 0.5 mm
zui大橫向軸偏移：0.2 mm
軸向彈簧剛度：70 N/mm
橫向彈簧剛度：450 N/mm
工作溫度范圍：-40° 至 +200°C
允許的運行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø9 / Ø30 毫米
質量：約 0.35 公斤
材料設計：波紋管：不銹鋼 1.4571，花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅
JAKOB Antriebstechnik KP 35/72金屬波紋管聯軸器技術規格：
額定扭矩：35 Nm
zui大扭矩：70 Nm
扭轉剛度：9 Nm/arcmin
轉動慣量：0.15 10 kgm²
zui大軸向軸偏差：± 0.5 mm
zui大橫向軸偏移：0.2 mm
軸向彈簧剛度：70 N/mm
橫向彈簧剛度：450 N/mm
工作溫度范圍：-40° 至 +200°C
允許的運行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø10 / Ø32mm
質量：約 0.35 公斤
材料設計：波紋管：不銹鋼 1.4571，花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅
JAKOB Antriebstechnik KP 60/77金屬波紋管聯軸器技術規格：
額定扭矩：60 Nm
zui大扭矩：120 Nm
扭轉剛度：14 Nm/arcmin
轉動慣量：0.28 10 kgm²
zui大軸向軸偏差：± 0.6 mm
zui大橫向軸偏移：0.2 mm
軸向彈簧剛度：70 N/mm
橫向彈簧剛度：650 N/mm
工作溫度范圍：-40° 至 +200°C
允許的運行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø13 / Ø35mm
質量：約 0.47 公斤
材料設計：波紋管：不銹鋼 1.4571，花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅
JAKOB Antriebstechnik KP 170/92金屬波紋管聯軸器技術規格：
額定扭矩：170 Nm
zui大扭矩：340 Nm
扭轉剛度：28 Nm/arcmin
轉動慣量：0.82 10 kgm²
zui大軸向軸偏差：± 0.8 mm
zui大橫向軸偏移：0.2 mm
軸向彈簧剛度：100 N/mm
橫向彈簧剛度：1000 N/mm
工作溫度范圍：-40° 至 +200°C
允許的運行速度：zui大 11,000 rpm
D1/2 zui小/zui大 = Ø18 / Ø43 毫米
質量：約 0.86 公斤
材料設計：波紋管：不銹鋼 1.4571，花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅
JAKOB Antriebstechnik KP 270/93金屬波紋管聯軸器技術規格：
額定扭矩：270 Nm
zui大扭矩：540 Nm
扭轉剛度：52 Nm/arcmin
轉動慣量：0.0018 kgm²
zui大軸向軸偏差：± 0.8 mm
zui大橫向軸偏移：0.2 mm
軸向彈簧剛度：90 N/mm
橫向彈簧剛度：1300 N/mm
工作溫度范圍：-40° 至 +200°C
允許的運行速度：zui大 11,000 rpm
D1/2 zui小/zui大 = Ø25 / Ø55 毫米
質量：約 1.36 公斤
材料設計：波紋管：不銹鋼 1.4571，花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅
JAKOB Antriebstechnik KP系列金屬波紋管聯軸器型號
JAKOB Antriebstechnik KP 20/72
JAKOB Antriebstechnik KP 20
JAKOB Antriebstechnik KP 25
JAKOB Antriebstechnik KP 35/72
JAKOB Antriebstechnik KP 35
JAKOB Antriebstechnik KP 60/77
JAKOB Antriebstechnik KP 60
JAKOB Antriebstechnik KP 100
JAKOB Antriebstechnik KP 170/92
JAKOB Antriebstechnik KP 170
JAKOB Antriebstechnik KP 270/93
JAKOB Antriebstechnik KP 270
JAKOB Antriebstechnik KP 400/97
JAKOB Antriebstechnik KP 400
JAKOB Antriebstechnik KP 600
JAKOB Antriebstechnik KP 900
