Franke直線導軌84396A

70 多年來，F(xiàn)ranke 始終以創新、高度個性化的存儲解決方案說服其客戶。它們都基于 Erich Franke 在 1936 年發明的相同原理。



二、Franke產品應用范圍

Franke產品應用到機械工業、電動汽車、航天技術、能源與環境等行業領域



三、Franke產品系列

Franke直線導軌

Franke軸承元件



四、Franke產品型號及特點

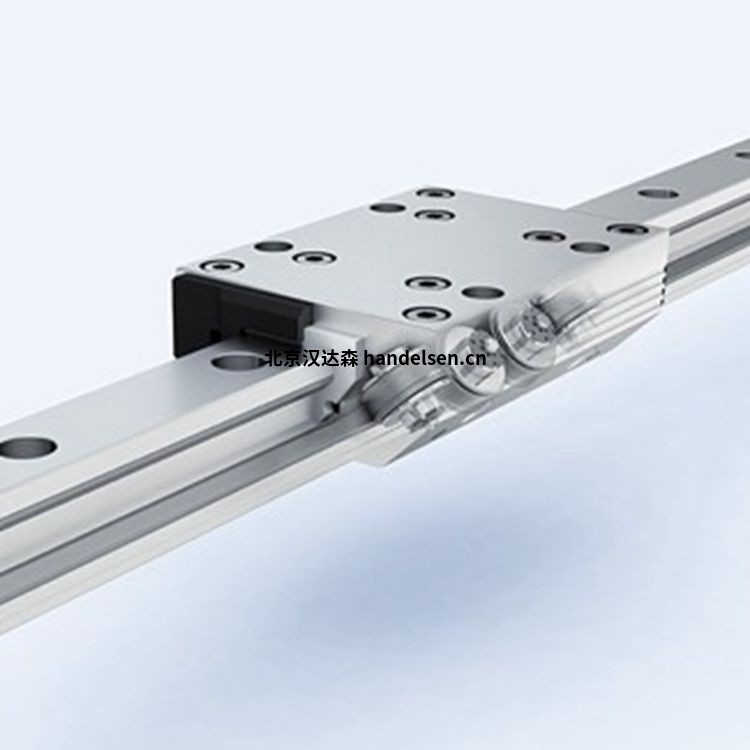

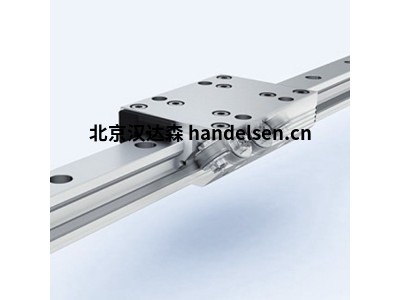

Franke帶盒式雙軌FDA-K系列介紹：直線導軌配備非常安靜、運行平穩、高質量的滾針軸承，幾乎完全由輕質鋁制成。密封滾子軸承可在整個使用壽命內實現免維護運行。導軌元件的長度可以從 200 毫米到 4000 毫米不等，也可以根據要求無限連接。



產品特點：

行程長度

一件從 200 毫米到 4000 毫米，可根據要求連接

材料

盒板，滾輪靴，

導軌體：鋁，陽極氧化 滾道：

彈簧鋼

滾子：軸承鋼

工作溫度

−20 °C 至 +80 °C

最大速度

10米/秒

最大加速度

40 米/秒2

安裝位置

任何

潤滑劑

終身潤滑，免維護





技術參數

FDA-K

尺寸 尺寸

（毫米）

                一個 升 H B1 B2 D D1 DG E1 訂單號。

12 37 64 19 12,00 12,50 3,4 6 米 4 25 84494A

15 47 78 24 15,50 15,75 4,5 8 米 5 30 84396A

20 63 92 30 21,00 21,00 5,5 10 米 6 40 84441A

25 70 98 36 23,00 23,50 6,6 11 米 8 45 84363A

35 100 135 48 32,00 34,00 9,0 15 M10 62 84364A

45 120 165 60 45,00 37,50 11,0 18 M12 80 84365A
