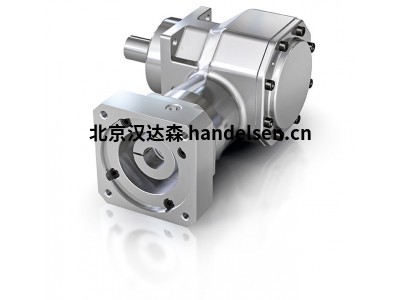

Graessner伺服直角齒輪箱3300PG0140用于機床行業

Graessner Dyna Gear –高動態伺服直角變速箱。

Graessner Dyna G耳塞系列 的設計受到許多行業領域中極其多樣化的應用的影響。Dyna G耳系列在開發時考慮到了高動態伺服驅動解決方案，因此具有許多優勢。

小尺寸的動態和精確 - 我們的新尺寸 Dyna G ear D37  專為緊湊型應用中的高動態伺服驅動解決方案而設計。

Graessner 外部亮點

Graessner DynaGear 通過輸入法蘭和聯軸器適合所有當前的伺服電機。

扭轉振動可以通過聯軸器剛度進行調節。

所有傳動比的齒輪箱尺寸都相同。

帶有符合 EN ISO 9409-1的機器人法蘭和空心軸的新配置可實現供應管線和其他介質的引導

內部亮點

直角齒輪箱，單級，傳動比從 3:1 到 15:1，兩級最高 150:1

緊湊而堅固的設計確保最高性能，同時節省空間和重量。

終生潤滑，齒輪箱幾乎無需維護（在正常條件下使用時）。

96% 的高效率等級節省了能源成本（DG-HR 為 92%）

型號：

3.1、Graessner Dyna Gear版本D –

高動態單級伺服直角齒輪箱

強調

傳動比范圍從 i = 3:1 到 i = 15:1 的單級角齒輪箱，可根據要求提供更高的傳動比

緊湊而堅固的設計確保最高性能，同時節省空間和重量

Graessner DynaGear 適用于所有常見伺服電機的性能，并可通過驅動法蘭和聯軸器進行可變調整

系統的扭轉振動行為可以通過耦合剛度進行調整

所有傳動比的齒輪箱尺寸都相同

由于終生潤滑，齒輪箱在正常運行條件下幾乎無需維護

高達 96 % 的高效率節能

Graessner 技術概述

   尺寸 從 D37 到 D190 的 9 種尺寸

   比率 從 i = 3:1 到 i = 15:1

   軸布置 西澳 1L、西澳 3L、西澳 13L、西澳 1LSV、西澳 3LSV

   輸入速度n 1max

高達 8000 分鐘-1

   電機安裝 通過燈籠和聯軸器

三、Graessner(Nidec Graessner) 型號介紹

Graessner(Nidec Graessner) 22140A700095

Graessner(Nidec Graessner) 1235AH000017

Graessner(Nidec Graessner) 3300PG0140

Graessner(Nidec Graessner) 22090A700114

Graessner(Nidec Graessner) 1270AH000007

Graessner(Nidec Graessner) M22115A000109

Graessner(Nidec Graessner) D115

Graessner(Nidec Graessner) D090

Graessner(Nidec Graessner) 22190A200032

Graessner(Nidec Graessner) D190

Graessner(Nidec Graessner) 6050WD1046

Graessner(Nidec Graessner) 6001AS0151

Graessner(Nidec Graessner) 6054AS0129

Graessner(Nidec Graessner) 6007AS00224

Graessner伺服直角齒輪箱3300PG0140用于機床行業
