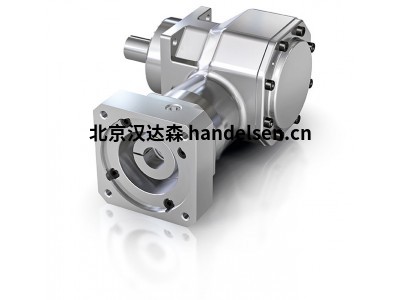

德國Graessner螺旋錐齒輪箱6050WD1046用機械行業使用

Graessner powerGear – 螺旋錐齒輪箱分為：

版本P版本 X – 用于最高扭矩的錐齒輪箱

HS 型 – 用于最高輸入速度的錐齒輪箱

1、Graessner Power Gear – 高性能錐齒輪箱

Graessner Power G耳塞系列 的設計受到許多行業領域中極其多樣化的應用的影響。這種錐齒輪箱的開發考慮了特定的扭矩/速度關系，因此具有許多優點。

緊湊和剛性設計確保最高性能，同時節省空間和重量

軸和錐齒輪之間的摩擦鎖定配合

高達 98% 的高效率等級，從而實現節能

附加冷卻：用于冷卻的油循環系統，帶或不帶附加風扇的冷卻包

用于收縮盤的加長輸出空心軸（帶或不帶收縮盤）

定制設計

安裝腳

也可提供不銹鋼

Graessner 型號介紹：

1.1、Graessner Power Gear版本P  –高性能 標準錐齒輪箱

標準錐齒輪齒輪箱Power Gear版本 P 顯示了它在取決于以下特性的應用中的實力：

中小輸入速度下的高扭矩

有限的重量和最小的尺寸

堅固、可靠且免維護的設計

尺寸 從 P54 到 P450 的 12 種齒輪箱尺寸

配置 L、H、FL、FH

比率 從 i = 1:1 到 5:1

軸布置            西澳 1、西澳 3、西澳 13

輸入速度n 1max 高達 7500 分鐘-1

電機安裝                   用空心軸/法蘭直接安裝

1.2、Graessner  Power Gear X 版 - 用于最高扭矩 的錐齒輪箱中的動力組。

Graessner  Power Gear X 版 采用加強型設計，以 i =  1:1 的比率實現以最小的整體尺寸傳輸最高輸出扭矩。Gleason 堅固的螺旋錐齒輪與加固的安裝系統一起保證了最高的功率密度。

Graessner  技術概述

尺寸 從 X54 到 X280 的 9 種齒輪箱尺寸

配置 左、高

比率 我 = 1:1

 軸布置 西澳 1、西澳 3、西澳 13

額定輸出扭矩 T 2N 高達 5500 Nm

輸入速度 n 1max 高達 4000 分鐘-1

三、Graessner(Nidec Graessner) 型號介紹

Graessner(Nidec Graessner) 22140A700095

Graessner(Nidec Graessner) 1235AH000017

Graessner(Nidec Graessner) 3300PG0140

Graessner(Nidec Graessner) 22090A700114

Graessner(Nidec Graessner) 1270AH000007

Graessner(Nidec Graessner) M22115A000109

Graessner(Nidec Graessner) D115

Graessner(Nidec Graessner) D090

Graessner(Nidec Graessner) 22190A200032

Graessner(Nidec Graessner) D190

Graessner(Nidec Graessner) 6050WD1046

Graessner(Nidec Graessner) 6001AS0151

Graessner(Nidec Graessner) 6054AS0129

Graessner(Nidec Graessner) 6007AS00224
