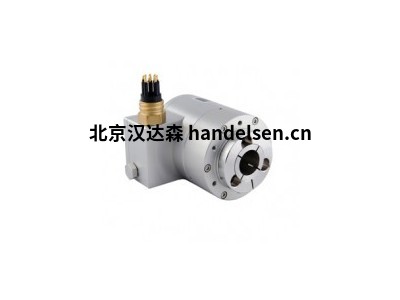

scancon傳感器SCH94

　　-空心軸編碼器-Ø94毫米

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　-空心孔-Ø12 mm，Ø16 mm或Ø17 mm

　　-IP 66(IP 65和IP 67選件)

　　-適用于海上應用的chromitAL TCP鈍化

　　-內置瞬態抑制模塊

　　scancon Type SCH94傳感器技術參數：

　　代碼：增量式

　　分辨率：1至10,000 ppr(每轉脈沖數)

　　電源電壓：5V或9-30V

　　電流消耗：最大45 mA (空載)

　　各種輸出標準的電源電壓和輸出規格：

　　TTL：Vsup = 5V +/- 10%Vhigh≥4.3V @ Iout = -16 mA Vlow≤0.5V @ Iout = 16 mA

　　RS422：Vsup = 5V +/- 10%(最小值)差異負載(Zo)：100ΩVdiff ≥2.9V @ Zo = 100ΩVhigh≥3.8V @ Zo = 100ΩVlow≤0.9V @ Zo = 100Ω

　　HTL：Vsup≥9V – 30V Vhigh≥Vsup -1.8V @ Iout = -20mA Vlow≤0.8V @ Iout = 20 mA

　　輸出電流：最大30 mA每個輸出通道的負載

　　頻率響應：最大300 kHz;帶TSM的100 kHz
