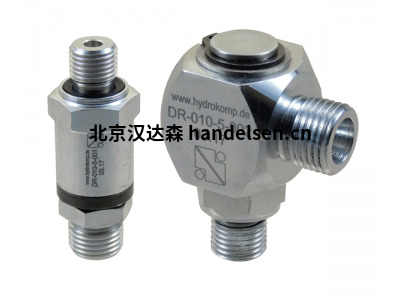

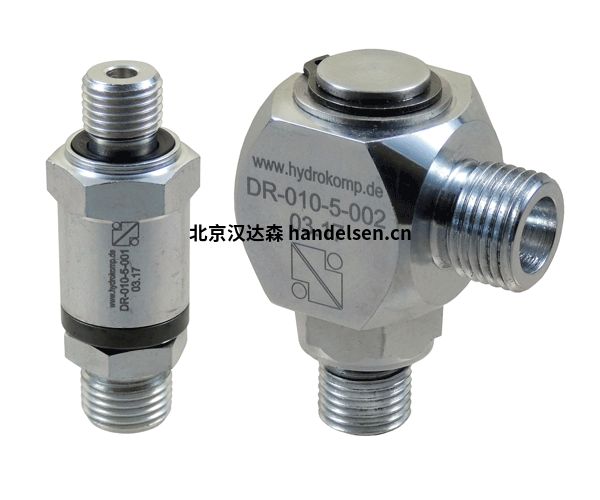

HYDROKOMP軸向或角形旋轉接頭

旋轉接頭將液壓油從固定的機器部件輸送到旋轉的機器部件。組件在組件的旋轉軸上進行。根據連接等級的數量，可以連接多個單作用或雙作用液壓元件。原則上，旋轉接頭只能用于液壓油。如果要傳輸氣動裝置，如果對空氣進行過濾和上油，則可以使用編目元件，從而確保密封潤滑和防腐蝕保護。在規劃時，必須考慮到旋轉運動受到密封摩擦的阻礙。這種摩擦阻力與壓力有關，必須考慮轉臺的驅動扭矩。

特殊性：

• 活塞中的軸向和徑向連接
• 無漏油再循環
• 適用于氣動和液壓系統
• 與多個聯軸器系統的組合 （斷續器） 可用
• 可與電動滑環組合成特殊型號
• 提供標準和特殊型號

 在運行條件下，必須協調工作壓力和速度。

組裝說明：

周莉 QQ：2668476640   手機：13390167995 電話：010-64714988-226 傳真：010-64714988-668 郵件：tk3@handelsen.cn

旋轉接頭的安裝方式必須不會對固定或旋轉部件施加彎矩。事實證明，通過與夾緊裝置的連接擰緊旋轉活塞，并且僅固定外殼以防止扭曲（不引發任何軸承力），這是成功的。從扭矩支撐到外殼的電纜連接只能通過軟管管路進行。在所有連接級別都連接到壓力發生器以確保必要的密封潤滑之前，旋轉接頭可能無法投入運行。多芯旋轉接頭在轉子中具有軸向和徑向 G1/4 螺紋連接。此外，它們還可以通過O形圈16 x 2軸向連接到轉子。無論如何，請?jiān)诖颂幱?jì)算緊固螺釘?shù)谋匾葆斄Α?/p>

 HYDROKOMP采用節省空間和精力的方法。無論夾緊工位的數量如何，多功能旋轉接頭 MFD 僅通過兩個通道傳輸流體介質的壓力和回流。此外，它還將電子控制信號傳輸?shù)皆O(shè)備。用戶可選擇使用其他介質管路.B，例如空氣或水的介質管路。

回轉臺上的液壓驅動裝置通常通過旋轉接頭直接操作。為此，每個夾緊站需要一個或多個液壓管路。根據夾緊工位的數量，旋轉接頭的長度和安裝空間增加。

在 HYDROKOMP 解決方案中，電動滑環變壓器在很大程度上取代了流體管路。工作臺或設備固定夾緊裝置的閥塊。只有兩條管路使用MFD為所有閥塊供電，而不是6至24條管路。為了控制閥塊或夾緊站，滑環傳輸電子控制信號。其電流可高達 2A，電壓高達 24V。這樣，用戶節省了安裝空間和線路以及泄漏成本。根據客戶的要求，旋轉接頭也為Profibus或其他總線應用而設計。

HYDROKOMP主要生產外徑在40 mm至200 mm之間的MFD旋轉接頭。液壓壓力可達500巴，氣體或空氣壓力可達10巴。

旋轉接頭由防腐蝕材料制成，如黃銅或相應的鋼。典型應用包括卡車和工程機械零件的焊接、旋轉式轉印機中大型部件的機械加工或多個工作站的表面處理和清潔。MFD旋轉接頭的長度較短，因此更容易為特定應用提供額外的介質，例如.B焊接過程中的成型氣體或加工過程中的冷卻潤滑劑。
