額定扭矩 2.8 - 5 Nm
怠速可達 230 rpm。
1 和 2 種常見的驅動器變體
描述

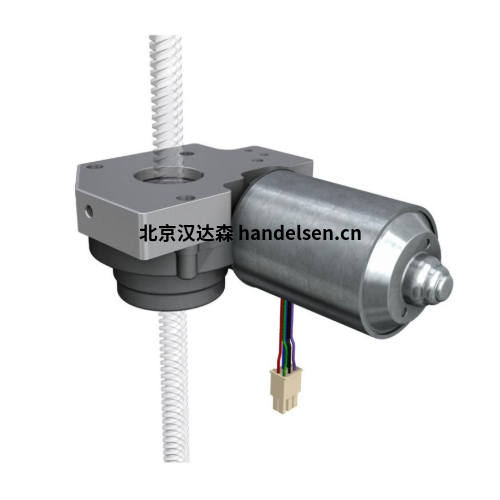

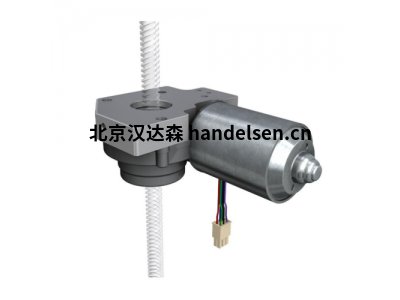

帶有蝸輪和連續六角插座的緊湊型 24 V DC 電機
該驅動器是為符合人體工程學的工作臺應用而開發的，但也用于許多其他領域。該電纜帶有放大器連接器和集成霍爾傳感器系統，可以輕松安全地控制整個系統。
特點
兩個集成霍爾傳感器，用于檢測轉速和旋轉方向
鍵寬SW6、SW7、SW9的連續六角套筒
可作為“電源組”或“高速版本”
1200毫米電機電纜，包括插頭
良好的自抑制性能
可與所有 Ketterer 主軸系統結合使用
技術說明
驅動器的工作范圍（額定扭矩）在10000個雙沖程的使用壽命下確定。
控制器*調節系統，使速度在驅動器的整個工作范圍內盡可能保持恒定。
通過使用帶有短路制動器的控制裝置，可以顯著增加驅動器的保持扭矩。
*配合LogicData控制器Compact-3
|
Baureihe |
3143.00-V01A06KSMS |
3143.00-V01A07KSMS |
3143.00-V02A06KSMS |
3143.00-V02A07KSMS |
|
驅動電機 |
DC Motor 24 V |
DC Motor 24 V |
DC Motor 24 V |
DC Motor 24 V |
|
傳感器/電源 |
Hall/5 V DC/0,3 A |
Hall/5 V DC/0,3 A |
Hall/5 V DC/0,3 A |
Hall/5 V DC/0,3 A |
|
電 |
3,9 A bei 5 Nm |
3,9 A bei 5 Nm |
4 A bei 2,8 Nm |
4 A bei 2,8 Nm |
|
防護等級 |
IP30 |
IP30 |
IP30 |
IP30 |
|
怠速 |
115 U/min (24 V) 120 U/min * |
115 U/min (24 V) 120 U/min * |
230 U/min (24 V) 240 U/min * |
230 U/min (24 V) 240 U/min * |
|
空閑時的占空比 |
20% (bei 5 Min.) |
20% (bei 5 Min.) |
20% (bei 5 Min.) |
20% (bei 5 Min.) |
|
額定扭矩** |
5 Nm |
5 Nm |
2,8 Nm |
2,8 Nm |
|
額定負載下的占空比** |
20 s ON 240 s OFF |
20 s ON 240 s OFF |
20 s ON 240 s OFF |
20 s ON 240 s OFF |
|
短期峰值扭矩（<1s） |
9 Nm |
9 Nm |
5 Nm |
5 Nm |
|
推動力 |
6ktSW6 |
6ktSW7 |
6ktSW6 |
6ktSW7 |
