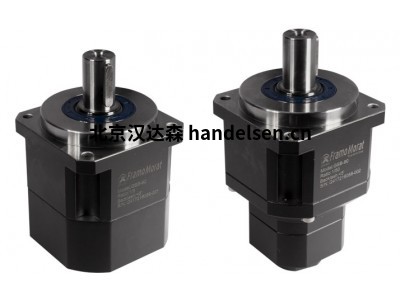

Framo Morat減速機G系列高端齒輪箱

G系列包括高端齒輪箱系列GSA，GSB，GSF（直列式），GSD（法蘭齒輪）和GSBL（角齒輪）以及經濟型產品線GSN和GFE。

 應用實例：

1折彎?rùn)C(jī)用于彎曲鈑金。為此，折彎沖頭將鈑金壓入確定彎曲角度的模具中?，F(xiàn)代折彎?rùn)C(jī)通常由CNC控制，可用于折疊和彎曲幾厘米厚的鋼板。GSA070系列行星齒輪中使用的多軸背軌確保了板材的精確定位。這可以控制在折彎之間反復移動以生產復雜的零件。

周莉 QQ：2668476640   手機：13390167995 電話：010-64714988-226 傳真：010-64714988-668 郵件：tk3@handelsen.cn

2在模內貼標過程（IML）中，使用處理裝置將預切塑料薄膜插入注塑模具中。通過施加真空或靜電荷，標簽被固定，然后用塑料向后注入。IML機器人配備了GSB065，可處理模具的確切標簽裝載。IML機器人通常采用模塊化設計 - 高定位精度，快速可用性和出色的性價比是決定支持GSB系列的關鍵因素。

3GSF090 行星齒輪的齒輪比為 i=10，用作激光切割機的機器軸驅動（x 軸和 y 軸）。伺服電機和齒條和小齒輪使裝置更加完整。由于額定輸入速度為 4，000 rpm，最大輸入速度為 8，000 rpm，該齒輪箱非常適合用于快速、動態的激光切割機。由于高定位精度和高動態驅動性能，GSF系列是此類應用的理想選擇。

4自動導引車（AGV）在寬敞的倉庫和卡車運輸公司大廳中分發揀選的貨物。它們通常可以自給自足地工作。如果允許AGV達到長行程距離和行駛時間，而無需對儲能裝置進行重復充電，則AGV特別具有生產力和經濟性。這對施工和設計提出了特殊要求。特別是，車輛及其中安裝的部件必須輕巧緊湊。由于高彎曲剛度，軸向和徑向載荷的高吸收以及緊湊的設計，GSD系列具有眾多優勢。

5齒輪比為 i=5 和 i=10 的 GSBL070 角齒輪箱由于其設計、極高的性能和高輸入速度，經常用于回轉工作臺。角度設計能夠最佳地利用狹小的安裝空間。例如，GSBL系列的高端角齒輪箱在高精度要求的回轉工作臺中尤其出眾。

6對于OP工作臺的高度調節，有兩個方面起著特別決定性的作用。在患者附近使用意味著高定位精度和平滑度是必不可少的。GFE系列的行星齒輪通過精密接地斜齒輪滿足噪音最小化要求。

7 GSN060行星齒輪用于食品工業。該工業捏合機在應用中的決定性優勢是防護等級IP65和出色的靜音操作特性。通過精密接地、斜齒輪切割齒輪，GSN齒輪箱系列的運行噪音降至最低。

8現代激光切割龍門架可確保高定位和重復精度，公差小于 1 μm，同時保持高達 300 m/min 的高動態過程速度。在龍門驅動單元中，齒條和小齒輪驅動系統（由行星齒輪、小齒輪和齒條組成）確保了動態和位置精確的運動順序。技術和經濟上復雜的線性系統用于定位X軸和Y軸。驅動系統的關鍵元件是 Framo Morat GSD 系列的高精度行星齒輪。減速機專為高徑向和軸向力而設計，其緊湊的設計令人印象深刻。機器人輸出法蘭可確保最大的扭轉剛度。
