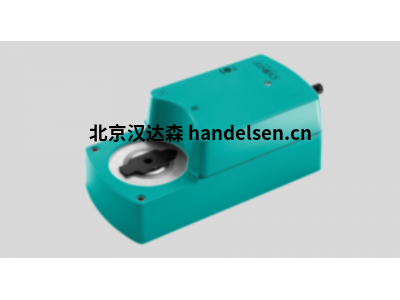

荷蘭JOVENTA電動風門執行器SPRING RETURN



　　與VA125一起使用..連續VA125單元閥的熱驅動..(S)駕駛VA120..，VA150..用于控制加熱區、空氣二次處理設備和風扇對流器。閥門和驅動裝置可以通過簡單地擰在一起或者使用卡口裝配來組裝。鍍鎳(DN 10)鑄鐵閥體，DN 15和DN 20青銅閥體，外螺紋。沒有螺帽。不銹鋼主軸，帶軟密封閥錐。特征實際上等于百分比。帶雙O形密封圈的填料函。當主軸旋轉時，直通閥關閉壓入。小閥門與熱力和電動小閥門驅動器結合使用，以控制加熱區、空氣處理設備和風扇對流器。



奧地利JOVENTA閥門產品特點



　　與VA125.1M驅動器一起使用時，閥門可以移動到任何位置。取決于連接控制電壓，閥門以0的控制電壓連續移動10伏連接到紅色電纜:通道A-AB隨著控制電壓升高而打開。連接到白色電纜:隨著控制電壓升高，通道關閉。與VA120一起使用..電動驅動，閥門可以移動到任何位置。在VA120.1M上(帶定位器)閥門通過控制電壓0連續移動...10V–。與連續驅動器一起使用(0...10伏)，幾乎相等的百分比特性提供最佳控制。工程和安裝說明最終控制元件可以安裝在任何位置，除非面朝下。

特性

■ 2點控制

■ 最多可并聯 5 個驅動器

■ 無鹵連接電纜

■ 易于直接安裝在直徑為 8 mm 至 16 mm 的圓軸和扳手尺寸為 6 mm 至 12 mm 的方軸上。 可選的適配器套件可用于 Ø 12 毫米至 19 毫米的圓軸和 10 毫米至 14 毫米的方軸。

■ 旋轉角度限制

■ 使用提供的曲柄進行手動操作

■ 2個輔助開關，其中1個可設置



訂購名稱 名稱 描述

DAF1.08N 8 Nm，24 V AC/DC，開/關

DAF1.08SN 8 Nm，24 V AC/DC，開/關，2 個輔助開關

DAF2.08N 8 Nm，230 V AC，開/關

DAF2.08SN 8 Nm，230 V AC，開/關 2 個輔助開關



輔助開關版本有一個固定 (S1) 和一個可調節 (S2) 輔助開關，可以從執行器的任一側進行調節。 S1 出廠設置為 11° 旋轉角度（關閉位置），S2 設置為 81° 旋轉角度（打開位置）

放。

S2 的開關點可在 20° 至 85° 的旋轉角度范圍內連續調節。

請按以下步驟進行設置：

■ 1. 執行器處于中間位置（彈簧完全放松）。

■ 2. 設置輔助開關，使箭頭指向

所需的切換點。

■ 3. 將 S2 連接到電壓源或歐姆表，并將電壓施加到執行器

執行器將移動到 OPEN 位置，只要通電就會保持在那里。

■ 4. 檢查切換點。 如有必要，重復步驟 2 和 3。

型號：
