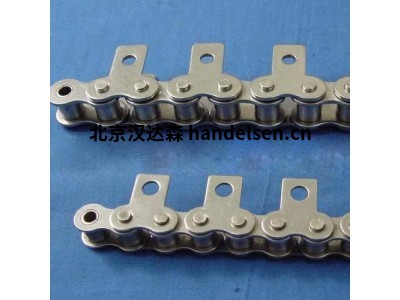

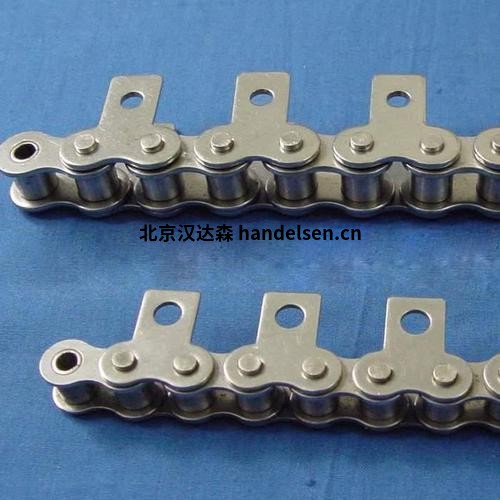

Wippermann板式鏈德國進口Nr.：FU 154
Wippermann Nr.：F 122，ISO Nr.： LL 0822
標稱間距：12.700mm
螺栓寬度：9.0mm
標簽寬度：6.4mm
螺栓直徑：4.45mm
標簽厚度：1.55
標簽高度：10.7
關節面積：0.138cm2
重量： 0,39kg/m
Wippermann板式鏈
用于起重機，提升機和提升設備的葉片鏈
葉片鏈根據ISO 4347進行了標準化。它們被用作起重機，起重機和提升設備中的負載鏈，以及用于承受配重和在負載下傳遞反向運動。
這些標準根據滾子鏈標準ISO 606系列B（歐洲型）的鏈組件區分LL系列的葉鏈和根據ISO 606系列A標準（美國型）的鏈組件的LH系列（也包括BL系列）鏈條。 ，
葉片鏈被構造為鏈接鏈，并且由于其設計而無需鏈輪的干預即可工作。綁帶（外綁帶x內綁帶）的綁帶是可變的，可以根據負載選擇。鏈條末端的內外鏈節使葉片鏈可以輕松固定到相應的貨叉。
根據公司標準，重型U系列的葉片鏈適用于特別高的負載。
應用實例：抓樹
動態重型Wippermann鏈條抓取原木
Wippermann葉片鏈的特殊生產可確保板的均勻加載，從而使抓取器機構發揮最佳性能。
任務：
造紙工業從原材料木材的加工開始。為了盡可能安全有效地裝載木材，各種建筑機械制造商都專門從事原木的處理?？撤淠静⑶宄龢渲?，將其運輸或堆疊以進行進一步處理。為此使用帶有抓爪系統的特殊機器。在此應用程序中，鏈條必須包裹整個樹干包并安全地固定它們。
解：
在用特殊設備裝載木材時，使用了我們?yōu)闈M足最高要求而設計的U系列專用Wippermann葉鏈。我們的葉子鏈主要用于將樹干包裝的上部固定在抓具系統中。精巧的運動學確保了最佳地利用作用在夾持器機構上的力。最多可以安全地同時拾起15個樹干。
由于一個主干永遠不會與另一個主干相同，因此作用在鏈條上的力是非常不同的。因此，使用的Wippermann葉片鏈必須提供足夠的負載儲備。
與標準版的飛輪鏈條壓配合在外板上，內板的滑動座相反，U系列飛輪鏈條的特殊之處在于每個板上的滑座。凸耳使用特殊的墊圈固定。這種Wippermann構造的優點是鏈板上的載荷分布更均勻，從而極大地改善了鏈條的動態性能。在這種特殊的結構中，葉片鏈的動態壽命最多可增加30％。
除了我們鏈條的特殊設計功能外，我們使用的材料質量也起著重要作用。我們的鏈條的凸舌和螺栓由優質鋼制成。為了確保鏈條各組成部分的質量和穩定性穩定，我們依靠熱處理過程中的連續過程監控來調整最終強度和延展性。
Wippermann Nr.：FU 154，重量：1.2kg/m
產品參數：
標稱間距：15.875mm
螺栓寬度：17.1mm
標簽寬度：14.5mm
螺栓直徑：5.08mm
標簽厚度：1.65mm
標簽高度：14.4mm
關節面積：0.350cm2
重量： 1.2kg/m
Wippermann板式鏈
用于起重機，提升機和提升設備的葉片鏈
葉片鏈根據ISO 4347進行了標準化。它們被用作起重機，起重機和提升設備中的負載鏈，以及用于承受配重和在負載下傳遞反向運動。
這些標準根據滾子鏈標準ISO 606系列B（歐洲型）的鏈組件區分LL系列的葉鏈和根據ISO 606系列A標準（美國型）的鏈組件的LH系列（也包括BL系列）鏈條。 ，
葉片鏈被構造為鏈接鏈，并且由于其設計而無需鏈輪的干預即可工作。綁帶（外綁帶x內綁帶）的綁帶是可變的，可以根據負載選擇。鏈條末端的內外鏈節使葉片鏈可以輕松固定到相應的貨叉。
根據公司標準，重型U系列的葉片鏈適用于特別高的負載。
應用實例：抓樹
動態重型Wippermann鏈條抓取原木
Wippermann葉片鏈的特殊生產可確保板的均勻加載，從而使抓取器機構發揮最佳性能。
任務：
造紙工業從原材料木材的加工開始。為了盡可能安全有效地裝載木材，各種建筑機械制造商都專門從事原木的處理?？撤淠静⑶宄龢渲?，將其運輸或堆疊以進行進一步處理。為此使用帶有抓爪系統的特殊機器。在此應用程序中，鏈條必須包裹整個樹干包并安全地固定它們。
解：
在用特殊設備裝載木材時，使用了我們?yōu)闈M足最高要求而設計的U系列專用Wippermann葉鏈。我們的葉子鏈主要用于將樹干包裝的上部固定在抓具系統中。精巧的運動學確保了最佳地利用作用在夾持器機構上的力。最多可以安全地同時拾起15個樹干。
由于一個主干永遠不會與另一個主干相同，因此作用在鏈條上的力是非常不同的。因此，使用的Wippermann葉片鏈必須提供足夠的負載儲備。
與標準版的飛輪鏈條壓配合在外板上，內板的滑動座相反，U系列飛輪鏈條的特殊之處在于每個板上的滑座。凸耳使用特殊的墊圈固定。這種Wippermann構造的優點是鏈板上的載荷分布更均勻，從而極大地改善了鏈條的動態性能。在這種特殊的結構中，葉片鏈的動態壽命最多可增加30％。
除了我們鏈條的特殊設計功能外，我們使用的材料質量也起著重要作用。我們的鏈條的凸舌和螺栓由優質鋼制成。為了確保鏈條各組成部分的質量和穩定性穩定，我們依靠熱處理過程中的連續過程監控來調整最終強度和延展性。
Wippermann板式鏈德國進口Nr.：FU 154
