ELECTRONICON低電感直流電容器

 ELECTRONICON低電感直流電容器

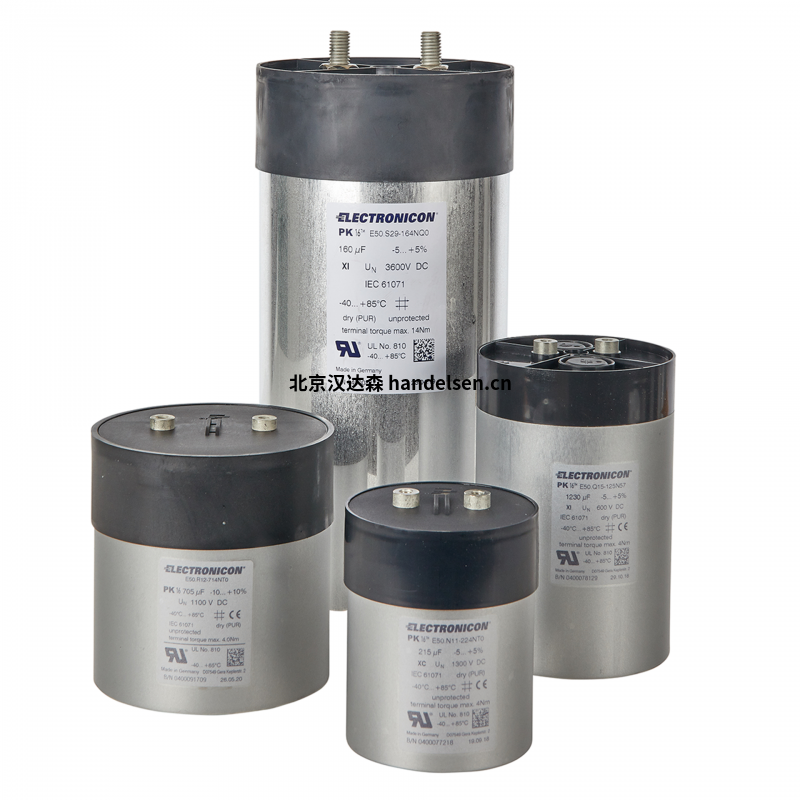

PK16

PK16™電容器可普遍用于低電感直流緩沖電路和直流濾波器的組裝;憑借其高能量密度，它可以取代串聯電解電容器組以及矩形外殼中的大型薄膜電容器。
直流緩沖電路中的電容必須足夠大，以處理和平滑發生的脈動電流。

傳統上使用串聯/并聯電解電容器以看似較低的成本提供了大電容，但是每微法拉的低成本被非常低的電流強度，對電壓和電流浪涌的高敏感性以及現場故障的巨大風險所抵消，從而導致高昂的維護成本。
我們?cè)谔厥怆娙萜鞅∧し矫娴南冗M(jìn)技術衣在設計和制造電容器方面的多年實踐經驗使我們能夠開發具有高電容密度的PK16™系列。由于電流強度是傳統電解電容器的五倍，因此無需在薄膜技術中提供相同的電容來處理給定的電流。

相反，用戶現在可以在相同甚至更小的空間內獲得技術解決方案，并提供：

• 優異的電壓和電流強度
• 使用壽命顯著延長
• 大幅減少故障
• 功率耗散損耗最小化
• 大幅降低自感和串聯電阻
• 更精確的制造公差
• 消除共享電阻器

由于其緊湊的圓柱形設計，該電容器非常適合高速IGBT轉換器的電氣和機械要求。
其堅固的端子和堅固的固定螺柱可實現非常簡單、可靠的安裝和連接，從而將最低的電感和高的電流強度結合在一起。
漏電距離使該設計適用于寬工作電壓范圍。因此，現有的標準轉換器概念可以容易地適應新的應用，而不必改變主要結構并重新批準整個系統。

E61 / E53-H

直接連接到母線或 PCB 上

最小化電感，直接安裝在印刷電路板或母線上

我們?cè)谔厥怆娙萜鞅∧し矫娴南冗M(jìn)技術衣，結合數十年來在設計和制造電容器方面的實踐經驗，使我們能夠開發該系列，其與電解電容器相比具有眾多優勢：

• 優異的電壓和電流強度
• 使用壽命顯著延長
• 功率耗散損耗、自感和串聯電阻最小化
• 精確的制造公差
• 消除共享電阻器

周莉 QQ：2668476640   手機：13390167995 電話：010-64714988-226 傳真：010-64714988-668 郵件：tk3@handelsen.cn

由于它們特別低自感我們的 E61 和 E53-H 電容器可直接安裝在母線和散熱器之間，非常適合現代 SiC 電路的高工作頻率。憑借高達 75A 的連續額定電流，它們必將滿足緩沖電路的高挑戰。

此外，E61 使我們高度可靠的 PK16 技術的效率可用于具有較低功率的直流鏈路，其中電容器可以直接集成到電路板中。

在由自熄塑料制成的罐內，電容器元件封裝在固體樹脂（PUR）中。通過堅固的母 M6 端子（E61-P5、E53-H2）、M8 螺柱 （E53-H1） 或適用于電路板的引腳 （E61-P3） 進行連接。



E51 / E53 / E55

高壓直流電容器
