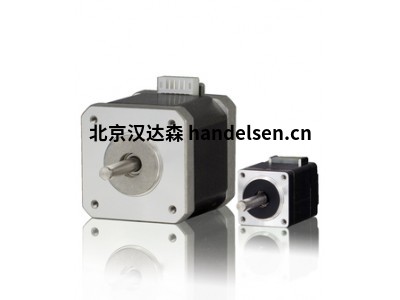

phyBASIC兩相步進電機系列
phy BASIC系列電機結合了價格優化設計的優勢和出色的運行特性。這使得phy BASIC電機特別適合制造業中的標準應用。良好的運行性能，高扭矩和扎實的工藝使phy BASIC成為快速精確定位任務中IP 40以下環境的理想選擇。
技術細節
2相步進電機
保持扭矩從50 mNm到7.2 Nm
邊緣尺寸從20到86毫米
步數（標準）200
1.8°步進電機的步進精度為5％
工作電壓PHY BASIC 20,28,42（NEMA 8，11，17）：36至48伏DC
的phy BASIC 56，86（NEMA 23，34）：72 V DC
標準連接：4引線并聯
防護等級IP 40
絕緣等級B，130°C
絕緣電阻100MΩ
隨附帶有配對連接器的電纜
選項：齒輪、后軸
Phytron-Elektronik KEB01 ZSS 32
Phytron-Elektronik KEBO1 ZSS 33
Phytron-Elektronik KEB02 ZSS 52
Phytron-Elektronik phySPACE 19
Phytron-Elektronik phySPACE 25
Phytron-Elektronik phySPACE 32
Phytron-Elektronik phySPACE 42
Phytron-Elektronik phySPACE 56
Phytron GPL 52 ZSS 52
Phytron GPL 42 ZSS 41
Phytron HD 05 ZSS 25
Phytron ZSS.200.12-E-K2-HD05/80-FD
Phytron ZSS 32.200.1,2
Phytron ZSS 43.200.2,5-GPL
Phytron GPL 26.2/33,22
Phytron phyMOTION-21SL-R-p
Phytron phyBASIC 20
Phytron phyBASIC 28
Phytron phyBASIC 42
Phytron phyBASIC 56
Phytron phyBASIC 86
Phytron RSH 80.200.7,5
Phytron ZSS 26.200.0,6-E
Phytron VSS 25.200.1,2-UHVS-4Lp
Phytron ZSH 107/3.200.12,5
Phytron ZSS 43.200.2,5
Phytron GSP MINI92-70-230V
驅動器和控制器產品包括：
phyMOTION 模塊化多軸控制器
TM StepDrive 1x24..48V/5A 用于 SIMATIC ET 200®SP 的步進電機模塊
1-STEP-DRIVE 用于 SIMATIC ET 200®S 的步進電機模塊
APS 高功率性能步進電機
MCC-2 可編程 2 軸步進電機控制器
MCC-1 可編程 1 軸步進電機控制器
ZMX+19" 功率級 9 A，24 至 70 V
MSX+ 19" 功率級，120 V 時 15 A，帶服務總線
MSX 19" 功率級，15 A，120 V
MCD+ 緊湊型功率級，24 至 70 V 時為 9 A
MSD2+ 帶電源和服務總線的功率級步進電機
GSP 70 V 帶集成電源單元的步進電機驅動器
SLS 帶有內置步進電機功率級的子機架
SP MINI 帶有集成電源單元的功率級
SPH 240 / 500 / 1013 用于步進電機功率級和控制單元的電源裝置
配件（編碼器/阻尼器）包括：
用于尺寸 25 至 126 的 VSS 步進電機的旋轉角度編碼器
適用于 20 / 29 / 37 尺寸雙軸步進電機的慣性阻尼器
適用于phyMOTIonTM 多軸運動控制器鏈接的屏蔽線夾
工業自動化和機械
每當需要完全高效的自動化時，phytron都會參與其中。 因?yàn)檫@是 Phytron 的關鍵專業核心領域之一。 phytron用于機器人和搬運系統的組件的成功是其能夠?qū)⒊錾木群妥畲笏俣戎悄艿亟Y(jié)合在一起的結果。
工業 3D 打印
通常通俗地描述為 3D 打印，增材制造是一種通過將材料分層沉積在數字 3D 設計數據的基礎上構建組件的過程。增材制造正是在傳統制造達到其極限時發揮作用。例如，在 3D 打印中，設計定義了制造——而不是相反——這意味著非常復雜但輕便、穩定的結構是可能的。除了各種金屬外，還可以使用塑料和復合材料。
在驅動技術方面，此類應用需要具有插補功能的高端控制器，例如 Phytron 的 phyMOTION，以便可以同時移動多個軸并相互依賴，從而可以在空間中創建復雜的幾何形狀.使用集成的圓形和線性插補，幾乎任何所需的幾何形狀都可以通過 phyMOTION 動態實現。此外，phyMOTION 中的數字和模擬輸入/輸出允許讀取傳感器和控制劑量設備，例如。
由于打印頭附近的溫度可能高達 350°C，因此此類系統中使用的電機也需要滿足特定要求。 Phytron 的 ZSH 系列步進電機不僅定位精度高，而且涵蓋了超寬的溫度范圍。此外，它們的模塊化設計意味著它們可以靈活配置。無論是結合低背隙行星齒輪、垂直軸的抱閘還是位置反饋的編碼器，ZSH 系列都涵蓋了非常廣泛的工業步進電機應用。
Phytron 與其在該領域的尊貴客戶一起期待未來幾年令人振奮的幾年，屆時 3D 打印將走出快速成型領域，越來越多地進入大規模 OEM 的系列制造。
phyMOTION
SLS
ZMX+
ZSH 步進電機
phyBASIC系列特性：
兩相步進電機
保持扭矩從 50 mNm 到 7.2 Nm
邊緣尺寸從 20 到 86 毫米
步數（標準） 200
1.8° 步進電機的步進精度為 5 %
工作電壓 phyBASIC 20、28、42（NEMA 8、11、17）：36 至 48 VDC，phyBASIC 56、86（NEMA 23、34）：72 VDC
標準連接：4 引線并聯
防護等級 IP 40
絕緣等級 B，130 °C
絕緣電阻 100 MΩ
包含配套連接器的電纜
選項：
齒輪
后軸
應用：
設備、機器和工廠制造
簇絨機器
標簽技術
快遞和包裹處理
裝配自動化
phyBASIC20-1型號參數舉例：
規格：NEMA 8
電流：0.6A
電阻：6.7Ω
電感：1.25mH
保持轉矩：16mNm
制動扭矩：1mNm
轉動慣性：0.002kg cm2
軸承軸向載荷：4N
軸承徑向載荷：20N
質量：0.05KG
長度：31.5mm
邊長：20.1mm
phyBASIC 56-2 型號參數舉例：
規格：NEMA 23
電流：2.2A
電阻：1.6Ω
電感：6.9mH
保持轉矩：1500mNm
制動扭矩：45mNm
轉動慣性：0.22kg cm2
軸承軸向載荷：40N
軸承徑向載荷：70N
質量：0.69KG
長度：55mm
邊長：56.4mm
