       Zwick制造的閥門滿足高要求。服務范圍包括 TRI-CON系列的金屬密封蝶閥、TRI-CHECK系列的止回閥、TRI-BLOCK 系列的雙塊和排氣版本，以及帶有專門設計的Sharktooth tri-SHARK 附件的控制閥。

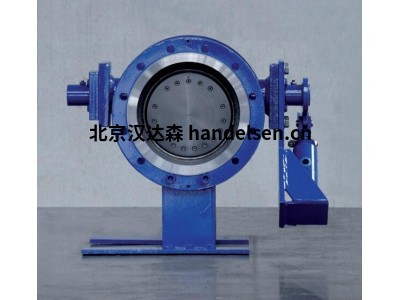

       Zwick ArmaturenTRI-CHECK 系列止回閥配有落錘和液壓阻尼器，可以單獨調整和調整到必要的過程屬性和安裝位置。使用液壓阻尼系統可大限度地降低因過快關閉管路止回閥而引起的壓力激增風險。此外，阻尼器用于保護襟翼，并在與閥座接觸前不久關閉并輕輕地合并密封元件時降低制動盤的下落速度，從而延長使用壽命。

       Zwick ArmaturenTRI-CHECK 系列止回閥基于與 TRI-CON 系列蝶閥相同的 3 倍偏心幾何形狀。通過平穩地打開和關閉翻蓋，可以大限度地減少自然磨損。通過在浮動的自定心盤上通過層狀密封進行密封的技術原理也可以保證100%的密封性。



Zwick Armaturen TRI-CHECK 系列止回閥優點：

Zwick Armaturen TRI-CON 系列在單向閥中。三偏心設計一個寬的座角和一個真正的錐中錐，同時沒有摩擦移動和絕對零泄漏性能。所以使用靜態保持墊圈和無銷盤設計在 TRI-CHECK 系列中。

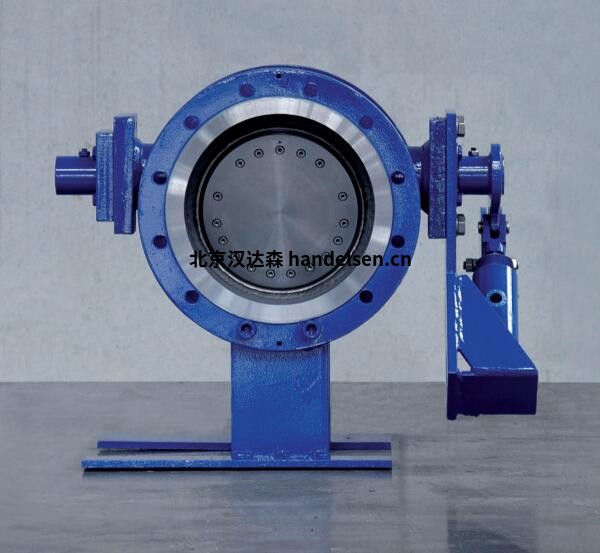

Zwick Armaturen TRI-CHECK 配備了一個液壓阻尼器和配重。阻尼器可以根據閥門的實際安裝條件進行調整將會被使用。阻尼系統不僅降低了壓力風險由于水錘關閉而導致激增特點，它還可以防止光盤猛烈撞擊座椅。相反，圓盤以平穩的運動關閉，可以調整使閥門在度數緩慢關閉運動以保護密封件。止回閥系列TRI-CHECK 已被證明是理想的止回閥后兩個泵的單泵或多泵保護應用幾十年。閥門的另一個好處是功能多樣。除了止回功能外，該閥門還可用作組合單向和隔離閥或作為單向閥與動力輔助關閉和打開。

TRI-CHECK 系列使用座椅設計，其中座椅是與面向主體的法蘭不平行。而是有一個中心線和閥座之間的一定角度可以見左圖。由于普遍面積將增加，從而使閥門的流體阻力會減少。另一個優點是閥門行程將減少，使閥門達到其理想位置流量要快得多。

Zwick 還使用新的 EFD 仿真技術優化 TRI-CHECK 系列的設計并實現好的流體力學特性。
