flovex換熱器系列FC翅片盤管束系列產品供應

flovex換熱器系列FC翅片盤管束系列產品

全球有超過3000 種符合 API 標準的潤滑油組合使用 Flovex設計和生產的熱交換器。

廣泛的可用配置以及在廣泛的行業和應用中的經驗使這些耐用的表演者成為各種行業的首選，包括：

石油和天然氣

孫菲
QQ：2850590599

手機：18519029373
電話：010-64714988-192
傳真：010-84786709-667
郵件：sales12@handelsen.cn

孫菲郵箱：sales12@handelsen.cn電話：010-64714988-192

壓縮機

渦輪

泵和全真空泵

液壓

變形金剛

熱電

沼氣

能量恢復

海軍

1998 年，我們完成了ISO 9001標準的認證程序。

同年，我們獲得了美國機械工程師協會( ASME ) 的認證，可以制造帶有眾所周知的“U”印章的產品。

我們的標準生產線將最佳性能與堅固耐用的結構相結合：作為標準，采用了整體翅片管。與傳統管相比，就價格、尺寸，尤其是阻力而言，使用一體翅片管是一個成功的選擇。

除銅翅片管??外，當特殊條件需要時，我們使用不同的材料實現換熱器。

我們的倉庫配備各種經過認證的材料：不銹鋼、海軍黃銅、特殊合金，可在極短的時間內交付特定產品。我們所有的標準熱交換器都在我們公司進行了水壓測試。

標準產品分類：

合金ST型

可拆卸捆綁包類型BEW或AEW

BP型高溫用

固定管板類型BEM或AEM

在線冷卻器

FC翅片盤管束

U型管束

空氣鋁制散熱器RSR

單雙冷卻器LT系列

電加熱器-HR

部分產品介紹：

合金ST型

ST 80 型號是這種交換器的發展成果，具有最大的熱效率、緊湊性和極強的耐用性。使用我們專利的彈性密封系統，ST 80對熱沖擊和水擊非常安全。

工業用水引起的腐蝕是最嚴重的問題之一。交換器 ST 80 具有高合金輪轂，但不銹鋼 AISI 316 管材永久滾動到輪轂上。水邊蓋采用增強塑料材料制成，可承受腐蝕和水壓。根據油流，所有型號都分為兩種類型。

提示“A”用于低/中油流量，“B”類型用于高油流量。我們始終要求完成交換器的簽名（字母“A”或“B”出現在標簽上，并永久印在每個交換器的輪轂上）。為了提供更多保證，每臺換熱器在離開我們的車間之前都通過了“質量控制”和液壓測試。

管束

整體翅片，化學鈍化，直銅管卷入管板，確保最高效率。管子的高質量材料（采用最現代的程序制造，逐個測試）

即使在振動或來自電路的錘擊下也將賦予我們的交換器額外的強度。

集線器

采用輕合金壓制而成，類型為“ANTICORODAL”，管板采用不銹鋼 AISI 316 和油側連接類型 SAE，即使在較高流量下也能降低入口/出口的速度/壓降?？蛇x：螺紋 1½” BSP 連接，或 SAE 型對接法蘭。

貝殼

冷拔、校準、擠壓輕合金管，兩端各有一個輪轂，永久密封“O”形圈。

覆蓋

塑料材料，玻璃纖維增??強，1/2" BSP 連接碳鋼一體沖壓而成，具有出色的抗腐蝕能力，并具有良好的機械強度。為了避免損壞，我們建議使用帶有圓柱螺紋的奶嘴與平墊圈結合使用或使用“Locktite”類型的sigillant材料。大約 8 (Kgm) 的最大允許扭矩對應該足夠了。對于特殊要求，可隨時提供帶有 Ø 3/4″ BSP 連接的輕合金蓋。

擋板

采用碳鋼沖壓而成，在管子周圍和輪廓處帶有唇緣，以提供：管子與擋板之間、外殼與擋板之間的間隙更好，從而提高效率。

腳

采用碳鋼沖壓，用螺絲固定在蓋子上，具有多種方向的可能性，使安裝更容易。

通過我們的性能曲線和正確的流體流量范圍進行正確選擇，將確保我們的交換器具有較長、無故障的使用壽命。作為主要的油冷卻器，我們的 ST 80 只需要定期清潔管側（水側）。該操作無需卸壓油側即可完成，只需取下蓋子即可。

整體翅片管的使用減少了管子的實際數量，加上良好的壁厚，使得即使是機械清潔也非常容易與傳統交換器相比。我們唯一的建議是在維護后注意蓋子和墊圈的方向。

每臺交換器提供12 個月的制造或材料缺陷保修服務。不保證不會發生腐蝕、過度振動、壓力錘擊、鈣沉積和不正確的安裝。

固定直管板式換熱器AEM 或 BEM 系列

標準交換器，特別適用于中等壓力范圍的重載。該組合物可以用不同的材料選擇制成，各種組合使這種類型的交換器具有足夠的通用性，足以解決流體、流動的任何問題，即使是高負荷等級。冷卻面積從 0.3 到 30 平方米。對于每個標準型號，我們提供了兩種類型，“A”表示低流量，“B”表示高流量。

管束

通常我們使用效率極高的直整體翅片“鈍化”銅管。管子卷成管板，即使在振動下也能提供最堅固的結構。擋板由鋼板沖壓而成，帶有支撐唇，可提高熱效率并在振動時更加安全。

殼管板

焊接碳鋼結構，為最堅固的交換器提供適當?shù)暮穸?，以延長使用壽命。除了標準的威脅連接，我們還建議使用法蘭（UNI、DIN、SAE、ANSI……）來滿足客戶要求的殼側連接。

蓋子

帶有鑄鐵蓋的標準交換器，有 4 或 2 通道版本。

材料選擇

我們使用的標準碳鋼/銅組合：鋁黃銅、不銹鋼、碳鋼、銅/鎳合金作為管材，而使用不銹鋼的管殼和管板將解決所有可能的問題。EL 版本只有不銹鋼管板；EX 版完全采用不銹鋼材質。有關管型和材料的完整選擇范圍，請參見產品代碼組成表。

管束

殼管板

焊接碳鋼結構，為最堅固的交換器提供適當?shù)暮穸龋匝娱L使用壽命。除了標準的威脅連接，我們還建議使用法蘭（UNI、DIN、SAE、ANSI……）來滿足客戶要求的殼側連接。

蓋子

帶有鑄鐵蓋的標準交換器，有 4 或 2 通道版本。

材料選擇

浮頭BP系列用于高溫使用的外裝直管換熱器

BP 型冷卻器是處理高工作溫度流體的最便宜的解決方案。采用浮動頭和直管設計，不僅可以解決熱應力問題，還可以解決鈣沉積問題，通過使用直管，即使不排放殼程流體也易于清潔。

沒有像傳統的“U”形束一樣的發夾狀彎管，如有必要，可以檢查管內是否有完美的機械清潔。BP 冷卻器由不同類型的管子、尺寸和材料制成。兩種溫度類型：設計類型 O 和類型 H。

每個冷卻器在交付時都沒有隔熱，出于安全原因，必須在現場提供保護！

A翅片銅管的替代品需要不同的尺寸：目錄中的“A”和“B”尺寸也將減少25毫米。

直管可拆卸管束換熱器AEW 或 BEW 型號

具有與 EM 型交換器相同的機械設計、材料和用途的標準交換器。根據國際編碼，“BEW”是指帶有一個固定管板、一個浮動管板的拉出式管束，帶有兩個墊片，由一個指示環隔開，即使墊片泄漏或破損，也可以避免兩種流體混合。

對于 EM 型換熱器，可選擇“A”型用于低流量殼程，“B”型用于高流量殼程。廣泛的外殼尺寸和管長范圍使得這種類型的交換器能夠解決大多數問題，即使是高負載率。

法蘭

Ef 的測量僅適用于：扁平 UNI、SO.ANSI 和 SAE 法蘭。對于焊接頸型法蘭，在 Ef 上增加 20 (mm)。

流走

對于 8 英寸系列，使用 1/2 英寸的 GAS。

腳

對于 5+6 英寸尺寸，支腳固定在蓋螺釘中，并且可以在現場進行定向。對于 8 英寸尺寸，支腳焊接到與

EM 型相同尺寸的殼管上。

陽極

我們只為船用交換器提供兩個鋅陽極，直徑。3/8″ 氣體螺紋，可檢查維護

拉出包裹

在擰下任何東西之前，必須釋放兩側的壓力，而在 EM 型殼側不需要釋放。WE型交換器有：

在固定管板側蓋側和殼側有兩個平墊圈

在浮動管板側有兩個 O 形環（根據服務在 Buna 或 Viton 中）和金屬指示環

取下所有墊圈后，可以僅在管側清潔交換器，也可以通過拉出管束來清潔殼側。

一旦將管束拉出（特別小心或長管束：一旦彎曲，管束幾乎不可能再次裝入殼管?。┍仨氉⒁獠灰獡p壞管子、擋板，避免劃傷浮動管板的表面，否則 O 形圈會泄漏。

每次拆下線束時更換墊圈（O 形環）是一個很好的做法。要擰緊螺栓，檢查環和蓋之間的平行度，對角擰緊螺栓！

在線冷卻器的熱交換器

特殊的固定束 OLC，“在線”冷卻器，用于冷卻管內的空氣或其他氣體，殼側有水，我們可以稱之為：“完美逆流”。與 UNI PN 10 法蘭輕松連接。帶有碳鋼外殼的標準設計，帶有 3/8 英寸（相當于 9.5 毫米）的不銹鋼裸管 = OL 9 型。

選項：根據 ANSI 連接；可用于外殼、管板和內胎的不同材料。

翅片銅盤管——FC系列

用于內部和外部安裝的高效熱交換器

在FC 型換熱器系列中，管束由一個整體的高翅單銅管制成，該銅管由盤管組成。這種特殊的結構具有極低的耗水量，并且具有自由膨脹的可能性，這將允許對熱應力具有良好的抵抗力。

FC R 和 FC W 翅片盤管，帶螺紋連接 (FC R) 或法蘭支撐 (FC W)，可直接固定到油箱中。

注：效率與罐內油液湍流度有密切關系。

FC X 帶外殼的翅片盤管，用于強制循環、拉出束和在罐外服務

FC T 帶外殼的翅片盤管，用于強制循環固定在水箱中

U型管束換熱器

“ U”形管束交換器可以自由擴張。因此，這些產品特別適用于高溫流體（蒸汽、低溫油、過熱水等）的加熱和冷卻。

精確的工程設計、完美的工藝和一流的材料確保了長期的可靠性和高比熱容。該系列完全由標準化組件制成。我們的倉庫隨時可用。

這確保了組件的最終快速更換，并允許快速高效、維護和交付時間?？捎糜谕鈿?、管板和內胎的不同材料，從碳到不銹鋼再到銅合金材料。

電加熱器 – HR 系列

自由或安裝在碳鋼外殼加熱元件中

HR E 加熱元件

用于最大粘度 ISO VG 68 的油的加熱元件。主體和螺紋采用黃銅合金，碳鋼 U 形彎曲電阻，可直接插入油箱。

特征

螺紋 2" BSP 連接安裝在靠近帶有湍流的油箱部分，以提高熱效率。

熱額定值約 2,5（瓦特/平方厘米）。標準電壓 230/400（應要求提供其他電壓）。

橡膠帽中的電纜保護，防護等級 IP 54?？筛鶕?jù)要求提供“防水”和“防火”等特殊功能。

在線 HR X 配置

加熱元件 HR E 型安裝在外殼中。對于油、柴油、煤油和其他類型，為高效率而制造，在全流中動態加熱，避免過熱。

模塊化結構，一個、三個或四個蠟燭安裝在堅固的碳鋼外殼中

輕松更換加熱元件

熱額定值約 2.5 (watt/cmsq)

標準電壓 230/400（根據要求提供其他電壓）

保護橡膠帽中的電纜。防護等級 IP 54?？筛鶕?jù)要求提供“防水”和“防火”等特殊規格。

HR T 浸入式配置

加熱元件 HR E 型安裝在外殼中。對于油我們的類型，法蘭和平墊圈安裝在油箱中，但采用加熱“一條線”注入油箱的動態方式。

帶有一個、三個或四個蠟燭的模塊化結構，堅固的碳鋼外殼，大部分隱藏在水箱中，將解決許多空間問題。

熱額定值約 2,5 (watt/cmsq)

標準電壓 230/400（根據要求提供其他電壓）

保護絕緣橡膠帽中的電纜。防護等級 IP 54

可根據要求提供“防水”和“防火”等特殊設計

空氣/油鋁散熱器 RSR 系列

RSR 系列的空氣-油冷卻器由堅固的鋁輻射體實現，通過管道配備制表機以提高熱效率。整體側面輪廓允許輕松組裝冷卻器，因?yàn)闆]有連接造成的障礙，因此需要更小的空間。

最大 1 米處的噪聲系數為 76 dB(A)。支撐鞍座可以拆卸并定位在不同的位置。鞍座配有防震橡膠裝置。正確選擇抽氣室框架可以完全利用氣流。可提供帶有 EEXD 電機的特殊型號。

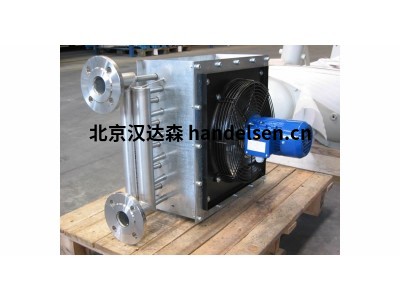

空氣冷卻器 LT 系列

具有最佳熱效率的單雙空氣熱交換器

風扇式換熱器采用強制通風方式進行冷卻，是一種非常有效的替代管殼式換熱器的替代品，因?yàn)楣軞な綋Q熱器沒有可用的冷卻水。

已特別注意選擇能夠提供良好熱效率和堅固結構的所有組件。為了達到完全的可承受性，我們所有的風扇冷卻器都在 30 (Bar) 進行了測試。

流量和壓降

為了針對允許的壓降優化效率，冷卻器有兩種類型：

低流量 = “A”型

高流量 = “B”型

性能曲線上指示的壓降適用于4°E-50°C的油粘度。對于上述以外的其他油，應進行適當?shù)挠?jì)算。

特別是機器在低溫下冷啟動時，應使用旁路，壓力設置為 4-5 (Bar)。

小直徑的銅內胎膨脹以集成鋁翅片，沖壓小唇以擴大接觸面，并提供防振保護。碳鋼管中的入口/出口連接，其尺寸可在標稱壓力下流動。每個冷卻器均配有恒溫觸點，可在 40-48°C 之間插入風扇。電動機和風扇能夠 100% 運行，噪音低。

保修單

每個交換器保證 12 個月沒有制造缺陷或材料缺陷。不保證不會發生腐蝕、過度振動、壓力錘擊、鈣沉積和不正確的安裝。

風扇式交換器也可用于壓縮空氣、其他氣體、水，具體取決于風扇材料。

我們?cè)O(shè)計的多功能性使我們能夠根據適當?shù)挠?jì)算機計算制作多個基本型號，兩個或多個標準或特殊風扇和電機，更多排管長度的管子。

通過使用我們的計算機模擬真實條件進行傳熱計算和風扇冷卻器尺寸優化，以最大限度地減少可能的錯誤，提供完整的規格表以及我們技術部門提供的每個項目的結構和傳熱數據。

空氣壓縮機

用于高壓和高溫的熱交換器

必不可少的是往復式壓縮機使用熱交換器。隨著壓力的增加逐漸壓縮的空氣將不可避免地升溫?？諝庑枰谝粋€(gè)階段和下一個階段之間進行冷卻；否則，它將達到植物的過高溫度。

根據需要，我們可以在干燥和潮濕的空氣中工作，以使壓縮機組發揮最佳性能。從設計階段開始，我們就與壓縮機制造商密切合作，優化冷卻器和壓縮機。

如果需要，我們還可以根據 API 618實現用于潤滑油冷卻的熱交換器以及用于液壓控制單元冷卻的熱交換器。

泵和全真空泵熱交換器

抽吸和壓縮過程中的全真空泵以熱形式向工作流體提供所有能量。工作流體越熱，泵的吸入能力越小，無論是在最大真空度下的流量；有必要通過使用熱交換器來保持工作流體的理想溫度以獲得最佳泵性能。

型號介紹：

flovex AEW5012

flovex AEW5020

flovex AEW5030

flovex AEW5040
