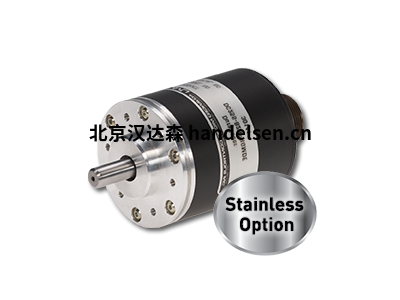

AMCI增量數字旋轉軸編碼器DC25

AMCI增量數字旋轉軸編碼器DC25

　　IP67 評級

　　現場可編程輸出分辨率

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　粉涂層鋁殼，具有卓越的耐用性

　　價格具有競爭力

　　非常適合高沖擊應用-耐受機械沖擊和振動

　　AMCI DC25 增量數字單轉旋轉軸編碼器

　　DC25 增量數字輸出 DuraCoder 是您必須購買的唯一增量數字旋轉軸編碼器。

　　無與倫比的耐用性、有競爭力的定價以及 AMCI 的獨家現場可編程設計節省了客戶的時間和金錢。

　　客戶可以通過選擇增量 DuraCoder 來消除競爭對手的固定輸出分辨率編碼器的混亂列表。DuraCoder 采用可選字段配置，每圈 2 到 4096 次，使客戶能夠最大限度地減少旋轉編碼器庫存，同時為任何自動化環境提供可負擔的輸出分辨率配置。

　　DC25 增量數字旋轉軸編碼器可產生標準四邊形輸出信號，允許單向和雙向操作。DuraCoder 還生成用于計數應用程序的標記脈沖。輸出類型包括下沉、源或差分線驅動程序。封裝樣式包括帶側接或端接頭的法蘭或伺服。

　　HEAVY-DUTY RELIABILITY

　　AMCI 的 DuraCoder 旋轉軸編碼器基于解析器，提供最重的職責 2.5 英寸旋轉軸編碼器，可在任何地方使用。幾個功能使這個旋轉編碼器系列不同于競爭：即其節約成本的耐用性、現場可編程性和廣泛的應用范圍。

　　省油耐用性

　　基于解析器的可靠性

　　現場可編程輸出分辨率

　　廣泛的應用

　　更多。。。

　　AMCI 基于解析器的旋轉軸編碼器在知名機器制造商和成功的系統集成商中贏得了"防彈"聲譽。

　　AMCI 杜拉科德產品線擁有高達 IP67 評級。提供實心軸和輪轂軸版本，兩種類型都采用超大雙排軸承，支持軸負載高達 100 磅的徑向 / 50 磅軸。

　　規格機械規格

　　DC25 增量數字單轉旋轉軸編碼器

　　包裝樣式：2.5" 直徑外殼，可安裝法蘭或伺服

　　住房：粉涂層鋁或不銹鋼外殼

　　軸尺寸：實心軸直徑

　　1/4" 、 3/8"、5/8"或 10 毫米直徑

　　不銹鋼輪轂

　　軸內徑 1/2" 標準內徑不

　　銹鋼軸 3/8"，1/2"，10mm 和 12mm 孔減

　　軸加載：固體軸：1/4"，3/8"

　　和10mm軸：40

　　磅徑向/20磅軸最大軸負載。

　　軸承壽命額定為 2X10×9，在最大軸負荷下最小轉。

　　5/8 英寸軸：100

　　磅徑向/50 磅軸最大軸載

　　量。

　　軸承壽命額定為 2X10×9，在最大軸負荷下最小轉。集線軸：3/8"，1/2"，10mm

　　和 12mm 軸：40

　　磅徑向/20 磅軸最大軸載量。

　　軸承壽命額定為 2X10×9，在最大軸負荷下最小轉。

　　開始扭矩：實心軸：

　　1/4"， 3/8 英寸，= 10 毫米軸 = 2.0 盎司最大 #25°

　　C 5/8 英寸軸 = 6.0 盎

　　司最大 #25° C 輪轂軸：3/8

　　英寸、1/2 英寸、10 毫米和 12 毫米軸 = 6.0 盎司最大 ±25° C

　　慣性時刻：實心軸：1/4"，3/8"，=

　　10 毫米軸 = 6.00 x 10-4 盎司

　　秒內 5/8 英寸軸 = 8.50 x 10-4

　　盎司秒

　　內輪轂軸：3/8 英寸， 1/2 英寸、10 毫米和 12 毫米軸 = 7.00 x 10-4 盎司英寸

　　連接器位置：

　　結束或側面

　　交配連接器：(單獨銷售)

　　AMCI 部分編號軍事等價物

　　直MSD-10(

　　輸出配置 D 的 AMCI 零件編號)MS3106A18-1S(

　　輸出配置D)

　　直MS-16(

　　用于輸出配置 A、B、C 和 E 的 AMCI 部分編號)MS3106A16S-1S(

　　輸出配置A、B、C和E)

　　咨詢工廠，獲得積分電纜選項

　　連接器小貼：

　　輸出配置 A、B、C 或 E

　　軍事等價件 # MS3102E16S-1P

　　針功能

　　一個輸出

　　BB 輸出

　　CZ 輸出

　　D+直流輸入

　　E無連接

　　F直流返回

　　G案例接地

　　輸出配置 D

　　軍事等價件 # MS3102E18-1P

　　針功能

　　一個A+ 輸出

　　BB+ 輸出

　　CZ+ 輸出

　　D+直流輸入

　　E無連接

　　F直流返回

　　G案例接地

　　HA-輸出

　　我B- 輸出

　　JZ-輸出

　　電氣規格

　　DC25 增量數字單轉旋轉軸編碼器

　　代碼格式：2 平方波在四邊形與標準門控索引

　　每回合的周期：2 至 4096 工廠集?？蛇x - 浸開關現場可編程

　　頻率響應：數據 - 210 kHz (最小) |指數 - 125 kHz (最小)

　　輸出配置：電流源， 5 到 24

　　Vdc 電流水槽，

　　5 到 24 Vdc 電流

　　水槽與 2.2 kohm 上拉電

　　阻電流源與 2.2 kohms 拉下電阻差線驅動器， 5 Vdc

　　分辨率："N"型，10 位(1024)"T"

　　類型，11 位 (2048)

　　"F"類型，12 位 (4096)

　　驅動功能：50mA 水槽或源|20mA 差分

　　電源要求：4.75 至 26.4 Vdc |24 Vdc 最佳|最大 1.5W。

　　環境規范

　　DC25 增量數字單轉旋轉軸編碼器

　　外殼：IP67(僅適用于工作軸密封件)

　　休克：50 G's 表示 11 mSec

　　振動：20 克， 5 至 2，000 赫茲

　　工作溫度：-40° C 至 85° C 標準
