德國LANGER PCB抗擾度測試分析系統迷你脈沖發生器技術指導

(3)德國LANGER迷你脈沖發生器

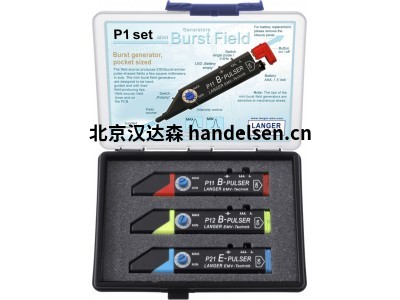

1.德國LANGER P1迷你脈沖發生器



產品介紹：

微型脈沖場發生器特別小。它們用于在開發階段識別和消除電子組件中的弱點。它們?cè)谄浼舛水a(chǎn)生爆發或ESD場。微型脈沖串發生器用手引導穿過被測設備（例如印刷電路板），其場發射尖端靠近其表面。弱點對脈沖場有反應，會發生故障。突發場發生器可應用于電路板設計的選定單獨部分，以識別潛在的弱點（接地系統中的故障、單獨的跡線或IC引腳）。單獨的磁（P11和P12）和電（P21）耦合允許EMC對策優化適應各自的弱點。



供貨范圍：

1x：P11，微型突發場發生器(B)

1x：P12，微型脈沖場發生器(B)

1x：P21，迷你脈沖場發生器(E)

1x：P1案例，迷你突發場發生器案例

1x：P1m，P1套裝用戶手冊



產品參數：

產生的電場強度：約100KV/m，產生的磁通密度：約1mT，頻率：?jiǎn)未蚊}沖/5kHz，電源電壓：1.5V/AAA



2.德國LANGER P23迷你脈沖發生器



產品介紹：

P23的干擾脈沖貫穿并耦合到被測數字IC輸入，如復位、時鐘、石英或相應的信號線。耦合在場發生器內部以電容方式發生。P23微型脈沖場發生器的尖端以電流方式定位在被測引腳或信號線上。P23的極薄尖端適用于測試最精細的結構。



供貨范圍：

1x：P23，迷你脈沖場發生器(E)

1x：A6機箱，系統機箱

1x：P23m，P23套裝用戶手冊



產品參數：

電壓：1.2kV，耦合能力：10pF，上升時間：1.8ns...10ns，頻率：?jiǎn)未蚊}沖/5kHz，電源電壓：1.5V/AAA



3.德國LANGER P11t迷你脈沖發生器



產品介紹：

P11t微型脈沖場發生器是一種用于抗干擾分析的開發配套工具。從其尖端出現的快速瞬變磁場用于檢測組件上的弱點。迷你突發場發生器有一個TTL觸發輸入。來自被測設備或外部控制邏輯的信號可用于同步磁場干擾。這允許在某些操作條件下對復雜電路進行精確的抗干擾分析。



供貨范圍：

1x：P11t，微型突發場發生器（B，觸發器）

1x：SMB-BNC1m，SMB-BNC測量電纜

1x：NTFRIEU，電源單元

1x：P11t機箱，系統機箱

1x：P11tm，P11t套裝用戶手冊



產品參數：

產生的磁通密度：約1mT，頻率：?jiǎn)未蚊}沖...10kHz，觸發脈沖延遲：3µs，電源電壓：6.5V...15V



4.德國LANGER P12t迷你脈沖發生器



產品介紹：

在開發階段，P12t微型脈沖場發生器可用于檢測組件上的薄弱點?？焖偎矐B(tài)磁場從遵循耦合鉗原理的尖端流出。微型突發場發生器具有TLL觸發輸入。來自被測設備或外部控制邏輯的信號可用于同步磁場干擾場。這允許在某些操作條件下對復雜電路進行精確的抗噪聲分析。



供貨范圍：

1x：P12t，微型突發場發生器（B，觸發器）

1x：SMB-BNC1m，SMB-BNC測量電纜

1x：NTFRIEU，電源單元

1x：P12t機箱，系統機箱

1x：P12tm，P12t套裝用戶手冊



產品參數：

產生的磁通密度：約1mT，頻率：?jiǎn)未蚊}沖...10kHz，觸發脈沖延遲：3µs，電源電壓：6.5V...15V
