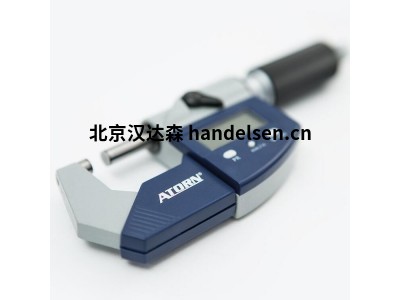

德國 ATORN 電子千分表 測量范圍 12.5 毫米

       產品介紹

郭浪 QQ：2853369882   手機：18518269212 電話：010-64714988-196 傳真：010-84786709-667 郵件：sales16@handelsen.cn

ATORN 通用比較測量?jī)x

應用

用于各種任務的通用測量，例如孔、螺紋、齒、凹槽、凹槽等的外部和內部測量。

描述

1個可調節固定測量臂

一個用于內部和外部測量的移動測量臂，彈簧安裝以獲得一致、可重復的結果，測量方向可逆，測量路徑約 18 毫米

堅固、無扭轉的管狀結構

由千分表、精密指針或電子測量探頭顯示的測量值

使用帶有量塊組合、標準量規、環規或其他材料措施的設置裝置進行調整

技術參數

基本設備的測量范圍為外部 5-220 毫米/內部 15-230 毫米，可通過擴展擴展至 2000 毫米。

外部測量力約 6 N/內部約 4 N

最小/最大內部長度測量范圍 15-230 毫米

最小/最大 外長測量范圍  5-220 毫米

總重量  2700 克

ATORN 電子千分表

應用

用于長度和長度差的靜態測量

描述

任意位置置零

大型 LCD 顯示屏（12 毫米）

Keeptronic 系統

毫米/英寸切換

優勢

LOCK 功能（鍵鎖）

通過 ON 按鈕開啟或通過移動按鈕自動開啟

特別節能的電子產品（電池壽命長達 3 年）

技術參數

長度測量范圍  12.5 毫米

數字遞增  0.01 毫米

最小/最大 測量力 0.5-1.0牛

錯誤限制  20 微米

重復精度 10 微米

總重量 207 克



ATORN 數字劃線器

應用

用于標記工件表面的刻度線以及測量高度和間隙。

描述

從底座劃線針

LCD 顯示屏，11 毫米

硬質合金尖頭劃線針

鋼腳

開關

任意位置置零

毫米/英寸轉換

技術參數

長度測量范圍 300 毫米

數字遞增 0.01 毫米

底長 x 底寬 145 x 90 毫米

總重量 2.800 公斤



ATORN坐標測量?jī)x 35177330

應用

用于簡單快速地測量具有標準幾何形狀的組件。

描述

雷尼紹測頭 MH20i，可轉位 168 個位置（15° 增量）

雷尼紹測頭模塊 TP20 SF

16" Windows 10 多合一電腦

帶直流伺服電機的直線導軌 X、Y 和 Z

雷尼紹測量系統

帶 M10 螺紋嵌件的硬石底座

硬石底座安裝尺寸：590 mm x 850 mm

帶鉸鏈門的堅固底架，可選

堅固的旋轉臂，帶有顯示器支架和鍵盤支架

被動減振調平元件

優勢

手動和自動測量組件

在示教模式下無需編程知識即可創建測量程序。

具有觸摸、滑動、捏合和拉伸手勢控制的現代軟件

清晰的幾何函數，點、線、平面、圓、圓柱、錐、球、距離、元素結構、鏈接等。

測量元素的圖形 3D 視圖

總重量 320公斤



ATORN 拉伸和壓縮力測量

應用

用于檢查部件的致動力和強度，例如彈簧、按鈕、開關、杠桿、閉合件等。這些手持式測力儀的主要應用領域是質量保證、進貨檢驗、生產、研究和開發。

描述

堅固的鋁制外殼，帶有符合人體工程學的把手凹槽

現代彩色觸摸屏顯示器，128x128 像素，7 位 + 逗號

數據記錄器/測量值記錄通過內置 2 GB 內存，通過 USB 3.0 使用

導出數據輸出到 ASCII/CSV

50 Hz 至 2000 Hz 的可調測量頻率

不帶編碼器

包括 工廠校準證書

優勢

測量值顯示配置靈活直觀

全面的功能和特性

可充電鋰離子電池確保較長的使用壽命

每個面和背面有兩個 M6x10 安裝螺釘，可用于例如固定安裝

技術參數

最小/最大量程力 0-50牛

數字增量/強制 0.001牛頓

最小/測量頻率  50赫茲

最大限度/測量頻率  2000赫茲

基于最終值的測量不確定度 0.05%

夾緊裝置的連接螺紋 M6

總重量 1400 克

?

部分產品貨號

ATORN 38424016

ATORN 38290020

ATORN 38290030

ATORN 38290040

ATORN 38290050

ATORN 38290060

ATORN 38290150

ATORN 34060003

ATORN 34060005

ATORN 34060010

ATORN 31970010

ATORN 33167110

ATORN 33167210

ATORN 33172031

ATORN 33172001

ATORN 33172001

ATORN 33172021

ATORN 33172031

ATORN 33172111

ATORN 35072230

ATORN 35072260

ATORN 35072330

ATORN 35072360

ATORN 35072400

ATORN 41619005

ATORN 44181300

ATORN 44181305

ATORN 44181310

ATORN 44181315

ATORN 44181320

ATORN 44181325

ATORN 44181330

ATORN 41331000

ATORN 41333035

ATORN 41333055

ATORN 33000010

ATORN 33000020
