產品介紹

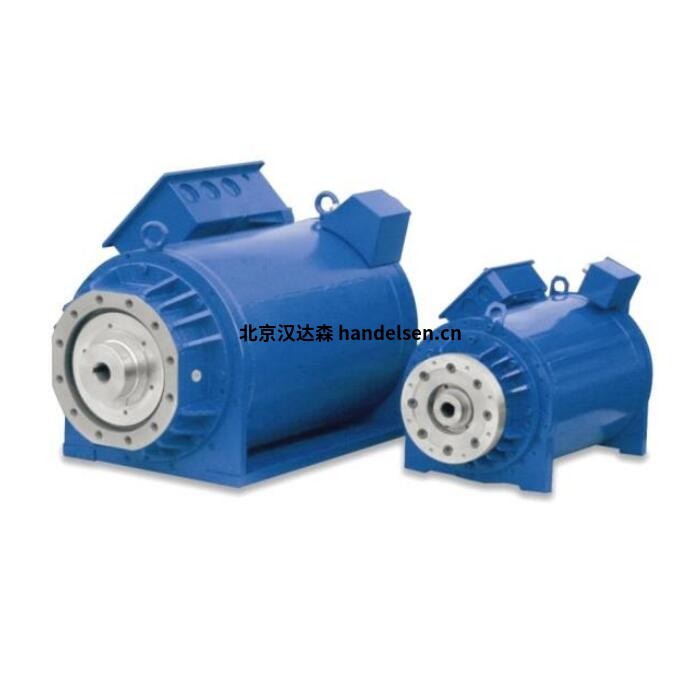

OEMER IE4同步磁阻電機QSR系列
多年前發明但最近才開發用于批量生產的同步磁阻電機結合了異步電機典型的穩健和簡單設計的優點與永磁電機的性能和高效率，且用于定子、屏蔽、通風裝置的大部分部件和所有次要部件與用于生產異步電動機的部件相同，使得升級與替換變得更具經濟性。
QSR電機（Square SRM）在相同機座尺寸下的性能優于IEC電機，在動態和安裝體積方面具有明顯優勢。
磁性設計僅針對逆變器負載操作進行了優化，不允許使用 DOL （直接啟動）
轉子的機械結構似乎非常簡單，因為不需要鋁/銅鑄件或磁鐵組裝，必須通過最小化轉子“極”之間的連接扇區來保持必要的穩健性 ，因此其設計很復雜。
與異步或永磁轉子相比的優勢：
• 沒有永磁體的轉子，更環保；
• 無基本轉子損耗 (I2R)，效率最高；
• 無轉子打滑（額外損失）；
• 與永磁電機相比易于維護；
• “冷”轉子（低軸承工作溫度）。
本系列電機的主要使用行業：
? 機械和金屬加工
? 塑料行業
? 紡織品
? 鋼鐵
? 牽引和推進
? 能源生產
典型的使用領域：
? 塑料、橡膠和食品擠出機
? 注塑機
? 金屬線加工
? 加工和切割金屬板
? 電線機
? 變速液壓泵
? 紙和紙板生產線
? 紙巾和纖維加工機器
? 印刷機
? 電動/混合動力車輛和船只
? 電機和變速器測試系統
OEMER QSR交流三相同步磁阻電機 電機通用參數：
軸高： 80、100、132、160、180、225、280mm
功率： 0,3…500kW
扭矩： 5…2.500Nm
重量： 23…1900kg
極數： 4、6
基本轉速： 580、1000、1500、1800、2200、2600rpm
電源電壓： 360…460Vac（驅動電源，不用于直接在線連接）
電氣連接： 3 或 6 個端子鋁/鋼接線盒
振動度： R、S
防護等級：IP 54（IP 23 可根據要求提供）
冷卻方式：IC 416 軸流風扇（應要求提供軸流風扇）
平衡方式： 半鍵、全鍵或無鍵可按要求
環境溫度： -20…+40°C
定子材料： 磁鋼
覆蓋材料： 鋁 鑄鐵
軸鋼： C45 – 39NiCrMo 應要求提供
接線盒位置： 標準位置頂部安裝，根據要求側面安裝
可用選項： PTC、KTY84-130、PT100、駐車制動器、離心式風扇單元等
具體型號：
OEMER QSR 80S
OEMER QSR 80M
OEMER QSR 80L
OEMER QSR 80P
OEMER QSR 80X
OEMER QSR 100S
OEMER QSR 100M
OEMER QSR 100L
OEMER QSR 100P
OEMER QSR 100X
OEMER QSR 132S
OEMER QSR 132M
OEMER QSR 132L
OEMER QSR 132P
OEMER QSR 132X
OEMER QSR 160S
OEMER QSR 160M
OEMER QSR 160L
OEMER QSR 160P
OEMER QSR 180S
OEMER QSR 180M
OEMER QSR 180L
OEMER QSR 180P
OEMER QSR 225S
OEMER QSR 225M
OEMER QSR 225L
OEMER QSR 225P
OEMER QSR 225X
OEMER QSR 280S
OEMER QSR 280M
OEMER QSR 280L
OEMER QSR 280P
