產品介紹

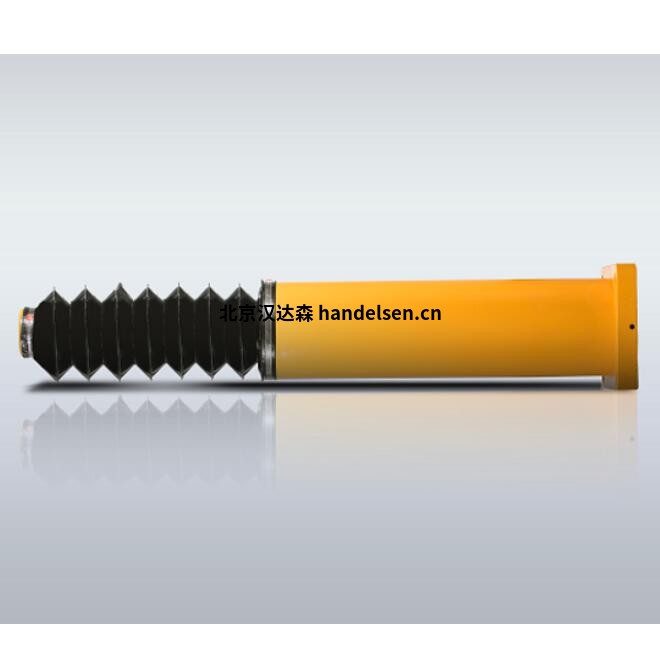

液壓高性能緩沖DSC系列
采用德國領先的新型氣囊緩沖復位結構,取代了緩沖容量(高達930 kJ)和行程范圍(高達1500 mm)。DSC系列的回位結構取代了機械回位彈簧 高壓氮氣,有效縮短緩沖器長度。
緩沖時,液壓油流經多個開口,產生粘性阻尼力,將沖擊能轉化為熱能并消散。多個開口在卸荷時壓縮安全氣囊的體積,安全氣囊壓力下的液壓壓力DSC系列的液壓高性能緩沖器符合OSHA、AISE、CMMA、DIN和FEM等全球職業安全標準。
與DTH系列相比,DSC具有相似的結構和相似的功能原理。但由于先進的氣囊復位設計,DSC系列具有較低的一個e 峰值反作用力和對存儲等行業更均勻的阻尼效果。
安裝要求:
1、緩沖器必須與地面或機械設備法蘭連接,安裝牢固可靠,不晃動。
安裝在機械裝置上時,要保證固定位置的剛性和強度,不得因撞擊而晃動或變形。任何形式的固定不當或支撐不力都容易損壞緩沖器,從而得不到有效的保護。
2. 減振器水平安裝程序時,確保減振器活塞桿方向與負載沖擊方向重合,其直線角度小于0.5及減振器壽命);同時時,必須保證負載和緩沖器之間的沖擊接觸面積完全垂直于緩沖器活塞桿的方向,在有行程??的緩沖器的情況下。
如果有g(shù)rölang 安裝前線 行程必須大于或等于600 mm。減震器必須安裝雙法蘭(或通過成為客戶可以添加額外的固定支架)。
3、避震器垂直安裝時,要保證避震器的活塞桿方向與載荷的沖擊方向一致,通常是自由落體運動,必須保證避震器的垂直度(活塞桿與垂直方向的夾角)必須小于0.5°,這一點極為重要,因為側向力會影響緩沖器的安全和壽命,
同時必須保證沖擊接觸面負載與緩沖器之間完全垂直于緩沖器活塞桿方向的行程大于300mm的緩沖器,建議安裝后法蘭或雙法蘭。
4、對于灰塵多、污物多、雨水多等惡劣的工作環境,如果要延長緩沖器的使用壽命,建議在緩沖器上加裝活塞桿保護套。
技術資料
設計緊湊,能量吸收高,行程可達1500mm,適用于多種應用。
DTH系列是客戶定制產品,客戶需要提供詳細的應用參數。通過專業的計算和精確的設計,我們?yōu)榭蛻籼峁┳詈线m的產品,以達到最理想的阻尼效果。
設計符合 OSHA- 、 AISE- 、 CMMA 標準以及 DIN- 、 FEM- 等安全法規。
與DTH緩沖器相比,DSC具有更低的峰值緩沖力和更均勻的緩沖效果,廣泛應用于游樂設備行業,與人身安全相關。
外筒體噴涂特殊防腐環氧樹脂,活塞桿鍍硬鉻。因此,潛孔器產品可用于戶外或現場腐蝕程度高的環境。
更寬的溫度范圍,標準型(-10℃~+80℃),特殊型(-40℃~+120℃)
配件種類繁多,滿足客戶不同的安裝使用需求。

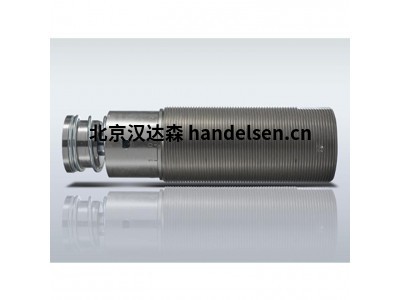

DAMPTAC 中型緩沖阻尼器 DTA系列
產品介紹
DAMPTAC 中型緩沖罐(罐)系列采用獨創的內螺旋減震結構設計,能量吸收器。有效重量和使用壽命較其他品牌大大提高,確保機器設備運行平穩、均勻在緩沖過程中,以峰值阻尼力的最低制動力和最短的延遲時間,使沖擊能量均勻吸收劑。
應用條件。它的性能極其向下,
DTA是可調型號。可以根據沖擊速度調節阻尼力。調節旋鈕可以360°旋轉,刻度從0到12,緩沖從軟到硬。你可以做最好的設置使用效果。
DTA型號有兩個調節旋鈕,一個在前端,集成在限位套中,一個在下端,必須用內六角扳手調節。請勿使用超出刻度的緩沖器!
DTA型號采用獨創設計,內部螺旋結構消散能量,有效重量和壽命明顯高于其他品牌。
DTA型號的缸體一體成型,強度高,不會造成其他品牌減震器的“脫缸”問題。
全螺紋氣缸確??煽?、精確的安裝和固定,擴大的接觸面積促進熱能和空氣的釋放。
活塞桿采用強化不銹鋼,導向軸承采用高強度耐磨材料,密封系統采用特殊材料。先進的設計不僅可以保護部分側向力,而且使用壽命長緩沖區。
確保液壓緩沖器安裝正確
1. 確保安裝工位有足夠的支撐強度。
2、安裝時,確保緩沖器偏心角小于2° 活塞桿承受較大的側向載荷并發生不同程度的撓曲,使活塞桿后退障礙,加速密封件失效, 導致 Öhrütürundrund 本身在不同程度上
3、緩沖體最好不要作為安全限位裝置使用。最好在行程前1mm處設置外部安全限位裝置。不要取下使用的沖擊頭,取下蓋子會拉長活塞桿并將活塞桿移動到 擊中地面并損壞地面。
4. 將安裝螺母或螺栓擰緊,最好使用螺紋鎖緊器。以確保不會因頻繁敲擊而松動。
5. 如果同時使用兩個以上的緩沖器,必須選擇相同的型號。例如,可調緩沖器必須設置為相同的檔位。
6.對于旋轉應用,建議不要使用聚氨酯蓋。為保證最大偏心角在2°以內,安裝方法必須同時保證以下兩點:
1) 旋轉中心到緩沖器的距離為緩沖器行程的15倍。
2) 如下圖正確安裝裝置: 當緩沖行程壓縮到一半時,不得有側向負載。
如果安裝條件不符合上述要求,請使用符合要求的適配器。
技術資料
能量吸收650牛米/周期-7,500牛米/周期
輪轂25mm-150mm
沖擊速度范圍:0.3~5m/s(標準版),0.08~1m/s(低速版),超出范圍請聯系DAMPTAC!
工作溫度:-10℃~+80℃(標準版),-40℃~+120℃(特殊版)
任何人都可以安裝
集成式終點擋塊。
外筒體材料:加長淬火鋼,活塞桿:硬涂層淬火鋼,活塞桿帽:外表面經過防腐處理的加強鋼;復位彈簧:特種彈簧鋼;配件:鍍鎳或QPQ
阻尼介質:阻尼延時專用液壓油
DAMPTAC 可調式阻尼器 DTK系列
產品介紹
可調式 DAMPTAC DTK 系列常用于汽車行業、自動化行業等。 信息 . 它們確保移動負載被輕輕制動直至停止,沒有反彈,可靠性得到充分檢查 只需設置按鈕改變緩沖阻尼力的大小,適應不同的應用條件,為您提供最理想的緩沖效果。
DTK系列選擇方便,使用靈活。單一型號可適應多種需求不同工況。
DTK系列提供多種型號規格,螺紋從M10到M36,行程從7mm到50mm,單次沖擊產生的能量從5.5Nm到692Nm,完全滿足客戶應用需求可以解決。 具有相同規格和行程的可調緩沖器DTK系列的吸能和有效重量遠高于其他品牌,
在相同應用條件下(帶側力,不帶適配器),DTK系列使用壽命可達500萬次。
系列迄今為止! 基于上述優點,DTK系列緩沖器顯著提高機器和系統的工作效率,
• DTK為可調式。調節旋鈕可360°旋轉,刻度范圍為0~12,緩沖的阻尼力由軟到硬線性變化。通過此設置可以達到最理想的緩沖效果。
• 市面上大部分品牌的可調式機型仍然采用單孔反位移設計,DTK采用最先進的多孔精密微調技術,提供恒定的阻尼力,在整個緩沖行程中提供最小的峰值,達到快速、穩定、靈活的緩沖大大縮短了緩沖時間,
降低了DAS沖擊噪音,降低了死維護成本,降低了設備的死維護成本,有效保護了生產設備,生產效率顯著提高。
• DTK采用先進的德國聚酯油封和復合材料防塵圈,高強度鍍硬鉻活塞桿和特殊材料制成的泡沫儲油器,將其一分為二。
• DTK采用獨特的前伸軸承和德國無油軸承,顯著提高了產品的抗側撞能力,因此DTK擁有自己的Schünchen Ftionrraft。
• 沖擊速度: 0.01 ~ 5 m/s(客戶特殊型號可達20 m/s)
• 環境溫度:-10℃~+80℃(特殊定制型號-40℃~+120℃)
技術資料
能量吸收5.5牛米/周期-692牛米/周期
輪轂7mm-50mm
沖擊速度范圍 0.1 m/s 至 5.1 m/s
工作環境溫度10°C至80°C。
在每個安裝位置,集成止擋
外筒體材料:表面QPQ防腐增強鋼;活塞桿:硬涂層增強鋼;活塞桿帽:增強鋼,外表面防腐處理;回位彈簧:特殊彈簧鋼;祖貝爾 : QPQ
阻尼介質:阻尼延時專用液壓油
DAMPTAC 大型高性能阻尼器 DHB系列
產品介紹
DHB系列是大型高性能緩沖器。DHB型號根據各客戶的應用參數和要求,設計制造多級精密開口,滿足客戶要求,高效阻尼,制造DHB型號相比高-性能液化氣DTH-系列,
DHB采用了較軟的機械彈簧回位,有效降低了針尖回位的沖擊力由于機械彈簧的限制,DHB系列的行程當然不能太長 DHB模型也適用于有安裝控制和重復操作控制要求的生產線和機械設備。
技術資料
產品類型: 自定義緩沖區(每個緩沖區根據客戶實際應用參數設計)
產品灌裝:液壓油
溫度:標準型(-10℃~+80℃)、特殊型(-40℃~+120℃)
復位方法:鋼彈簧
活塞桿表面:鍍硬鉻
缸體和法蘭面:環氧保護漆(適合戶外使用)
品牌介紹
DAMPTAC 專注于運動控制技術的研究、開發和設計。我們從以前的經驗中獲得了專業知識、專有技術和各種應用。通過我們不懈的研究和開發,我們繼續為我們的合作伙伴提供完整的解決方案。我們已使自己成為產品交付、自動化和運動控制解決方案的國際領先供應商。
我們的伺服電機、直線電機、減速機和工業緩沖器、阻尼器、氮氣彈簧等是我們生產理念和技術經驗的結晶。我們對每一個環節都有持續的管理,從設計到出貨我們都有經驗。廣泛的員工評論。
我們的產品以其卓越的品質、高性價比、準時的交貨期和高效的服務響應,在市場上得到廣泛應用,深受客戶信賴和歡迎。
DAMPTAC Dektivenstechnik GmbH 將竭誠為您服務!
